替代原產品J-SAM-GST9123A 消火栓按鈕。新老產品的使用特性基本一致，并且可以混用。但請注意新型號無法與老型號混合在GST200控制器中一起使用。

一、海灣J-SAM-GST9123B消火栓按鈕特點

　　海灣J-SAM-GST9123B消火栓按鈕(以下簡稱消火栓按鈕)表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按鈕主要具有以下特點：

　?。?）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。

　?。?）消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。

　?。?）消火栓按鈕動作機構采用專利設計，抗灰塵能力強。

　?。?）按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。

　　（5）采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　（6）地址碼為電子編碼，可現場改寫。

二、海灣J-SAM-GST9123B消火栓按鈕參數

　?。?）工作電壓：

　　信號總線電壓：24V允許范圍：16V~28V

　　（2）工作電流：

　　監視電流≤0.3mA

　　報警電流≤1.9mA

　?。?）輸出容量：額定DC30V/100mA無源輸出觸點信號，接觸電阻≤0.1?

　　（4）線制：消火栓按鈕與火災報警控制器信號二總線連接

　?。?）編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定

　　（6）啟動零件型式：重復使用型

　?。?）啟動方式：人工按下按片

　?。?）復位方式：用專用鑰匙手動復位

　?。?）指示燈：紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮

　　（10）使用環境：

　　溫度：0℃～＋55℃

　　相對濕度≤95%，不凝露

　　（11）外形尺寸：91mm×91mm×45.5 mm（含底殼）

　?。?2）外殼防護等級：IP43

　　（13）殼體材料和顏色：ABS，紅色

　　（14）重量：約128g(含底殼)

　?。?5）安裝孔距：60mm

三、J-SAM-GST9123B消火栓按鈕布線

　　本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆卸簡單、方便，連接緊密，非常便于工程調試及維修更換。消火栓按鈕外形示意圖如下

　　消火栓按鈕外接端子示意圖如下

　　其中：

　　Z1、Z2：接控制器二總線，無極性；

　　K1、K2：無源常開觸點。

　　布線要求：可選用截面積≥1.0mm2的雙絞線。

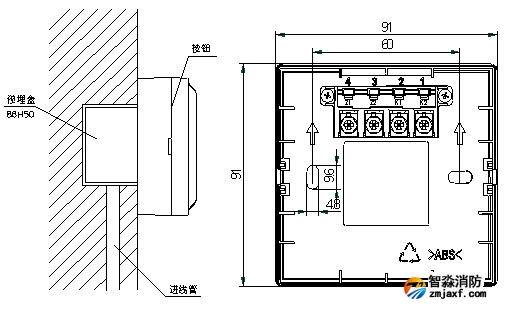

　　消火栓按鈕采用預埋盒安裝方式，安裝孔距為60mm。進線時只需拔下消火栓按鈕主體，從底殼的進線孔中穿入電纜并接在相應端子上，再插好消火栓按鈕主體即可。安裝示意圖如2-9；安裝孔距為60mm。
