J-SAM-GST9123A消火栓按鈕
文章來源：www.yyssss.com作者：海灣消防公司人氣：1858日期：2020-04-04 13:11:41

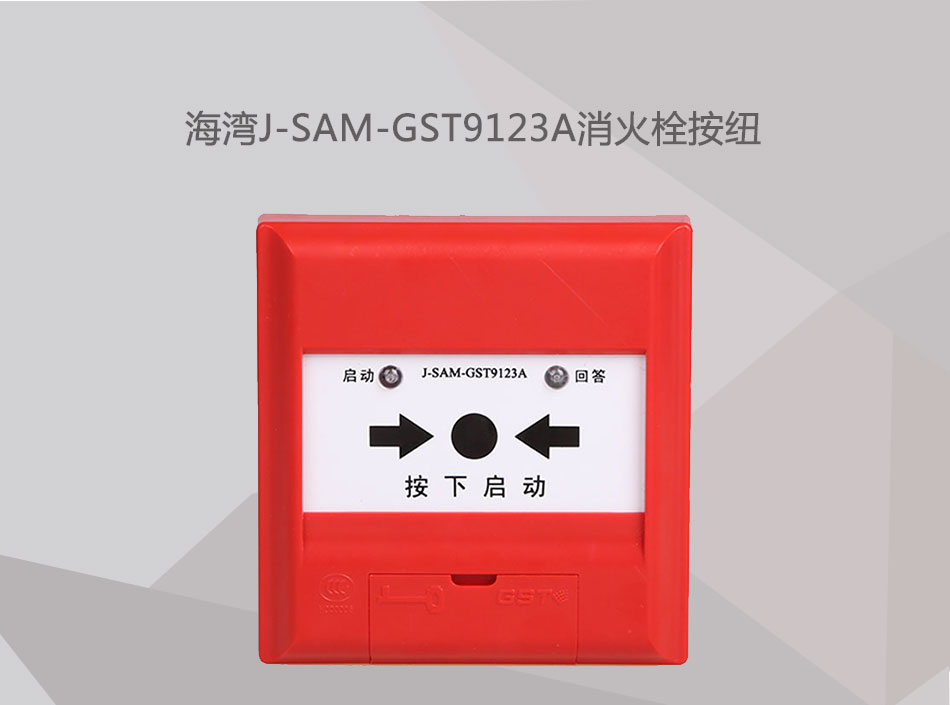

一、海灣J-SAM-GST9123A消火栓按鈕
海灣J-SAM-GST9123A消火栓按鈕表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。

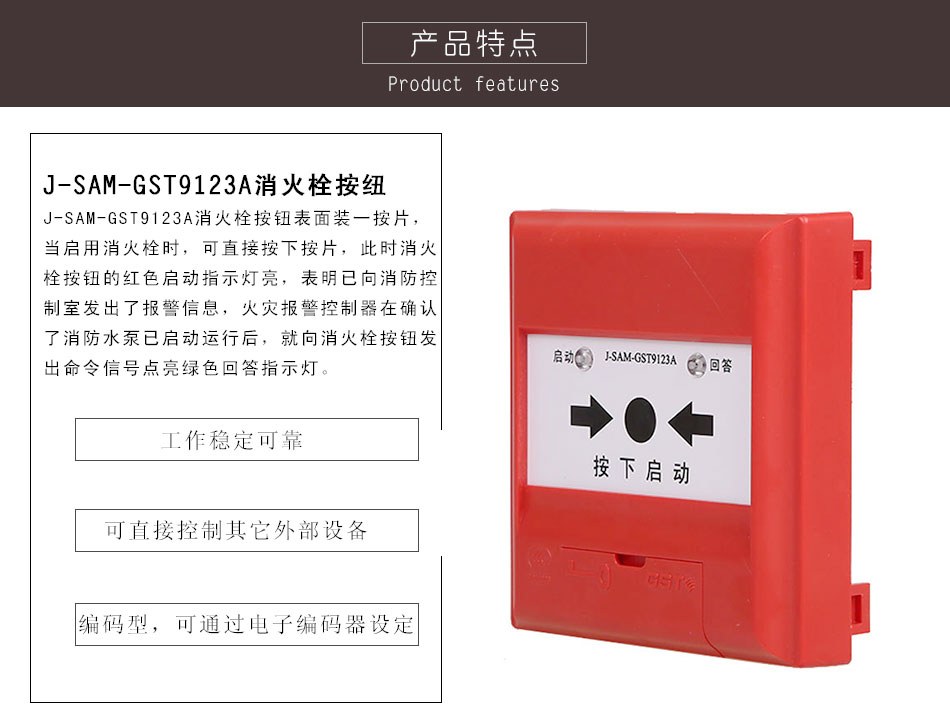

二、海灣J-SAM-GST9123A消火栓按鈕特點

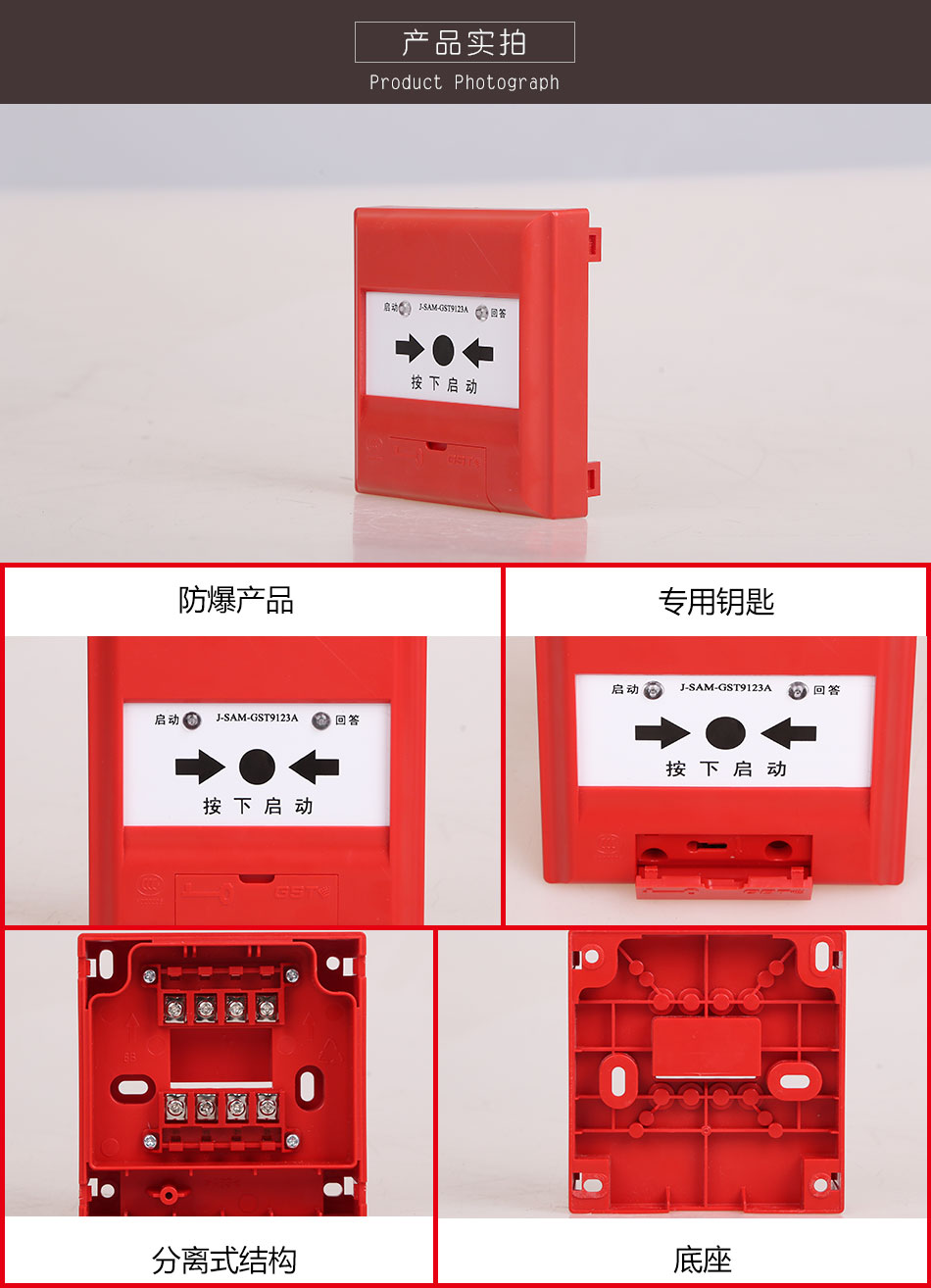

1、采用底座分離式結構設計，安裝簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試。
2、消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。
3、按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
4、用微處理器實現對消防設備的控制，用數字信號與火災報警控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；由微處理器對運行情況進行監視，給出診斷信息。
5、編碼型，可通過電子編碼器設定。

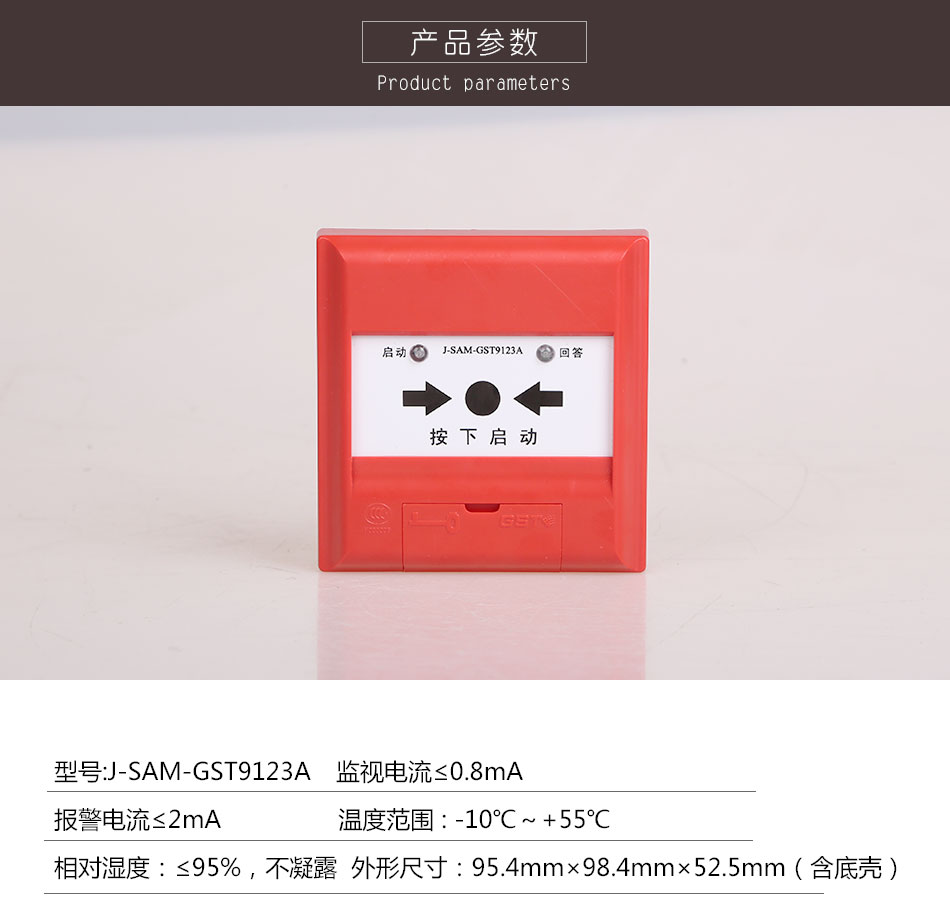

三、海灣J-SAM-GST9123A消火栓按鈕技術特性
四、海灣J-SAM-GST9123A消火栓按鈕結構特征與工作原理| 型號 | J-SAM-GST9123A |
| 工作電壓 | 信號總線電壓：24V 允許范圍：16V~28V |
| 工作電流 |
監視電流≤0.8mA 報警電流≤2mA |
| 輸出容量 | 額定DC30V/100mA無源輸出觸點信號，接觸電阻≤0.1 |
| 線制 | 消火栓按鈕與火災報警控制器信號二總線連接 |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 啟動零件型式 | 重復使用型 |
| 啟動方式 | 人工按下按片 |
| 復位方式 | 用專用鑰匙手動復位 |
| 指示燈 | 紅色啟動指示燈，巡檢時閃亮（約3s閃亮一次），消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮 |
| 使用環境 |
溫 度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |
| 外形尺寸 | 95.4mm×98.4mm×52.5mm（含底殼） |
| 外殼防護等級 | IP43 |
| 殼體材料和顏色 | ABS，紅色 |
| 重量 | 約195g(含底殼) |
| 安裝孔距 | 60mm |
| 執行標準 | GB 16806-2006 |

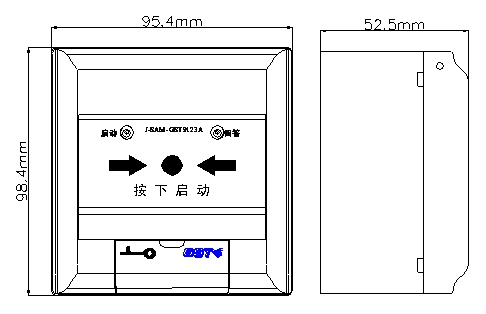

1 J-SAM-GST9123A消火栓按鈕的外形示意圖如圖1所示。
2、工作原理
J-SAM-GST9123A消火栓按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。消火栓按鈕內置單片機，完成報警檢測及與火災報警控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過海灣的GST-BMQ-1B或GST-BMQ-2電子編碼器進行現場更改。
 |
 |

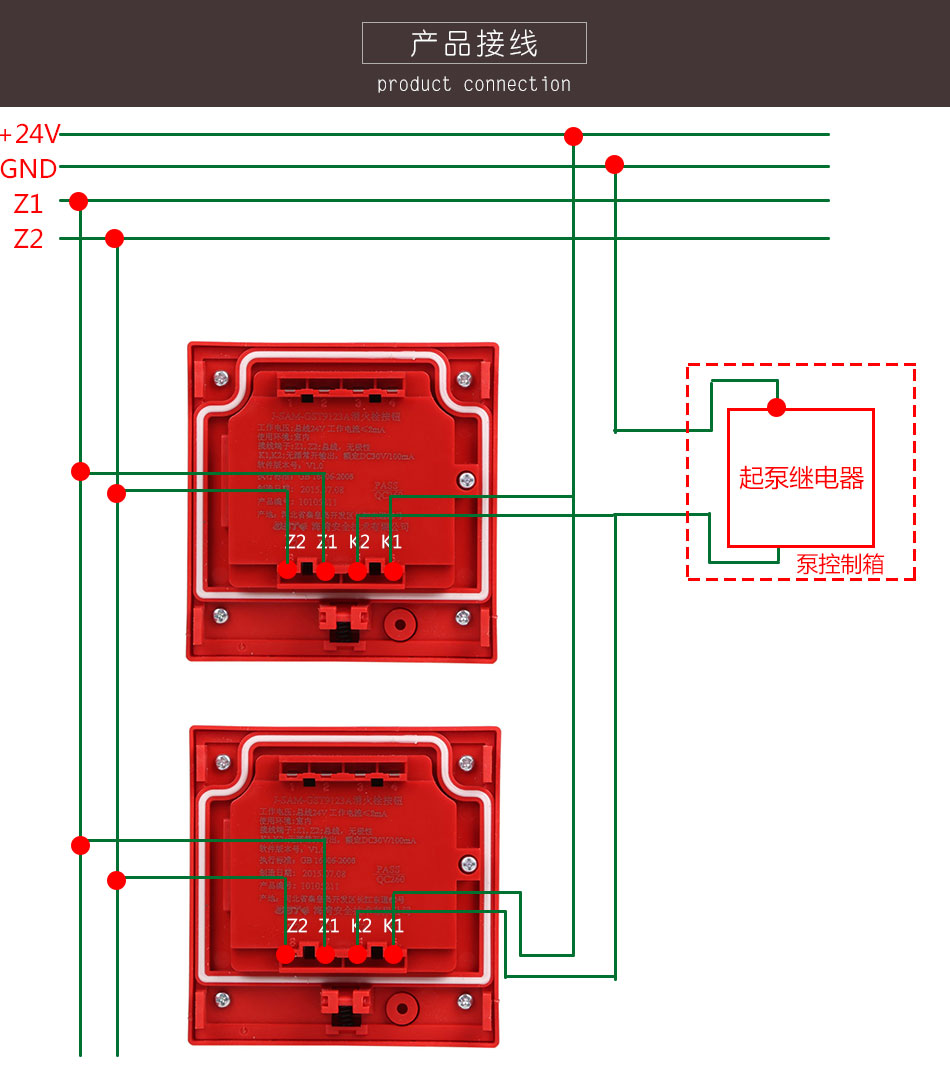

| 第一步：準備一根RVS線(信號總線)，兩根BV線(消火栓啟泵線)，此處以普通線纜代替。 | 第二步：將線路從J-SAM-GST9123A消火栓按鈕底座的穿線孔處穿過，將信號總線接在手動報警按鈕的Z1、Z2接線端子上；將啟泵線接在K1、K2（無源常開輸出）接線端子上。 |
 |
 |
| 第三步：檢查接線是否正確 | 第四步：按上J-SAM-GST9123A消火栓按鈕上蓋，接線完成。 |
