JB-QG-GST9000型火災報警控制器(聯動型)
文章來源:www.yyssss.com作者:海灣消防公司人氣:1870日期:2019-05-03 09:26:20

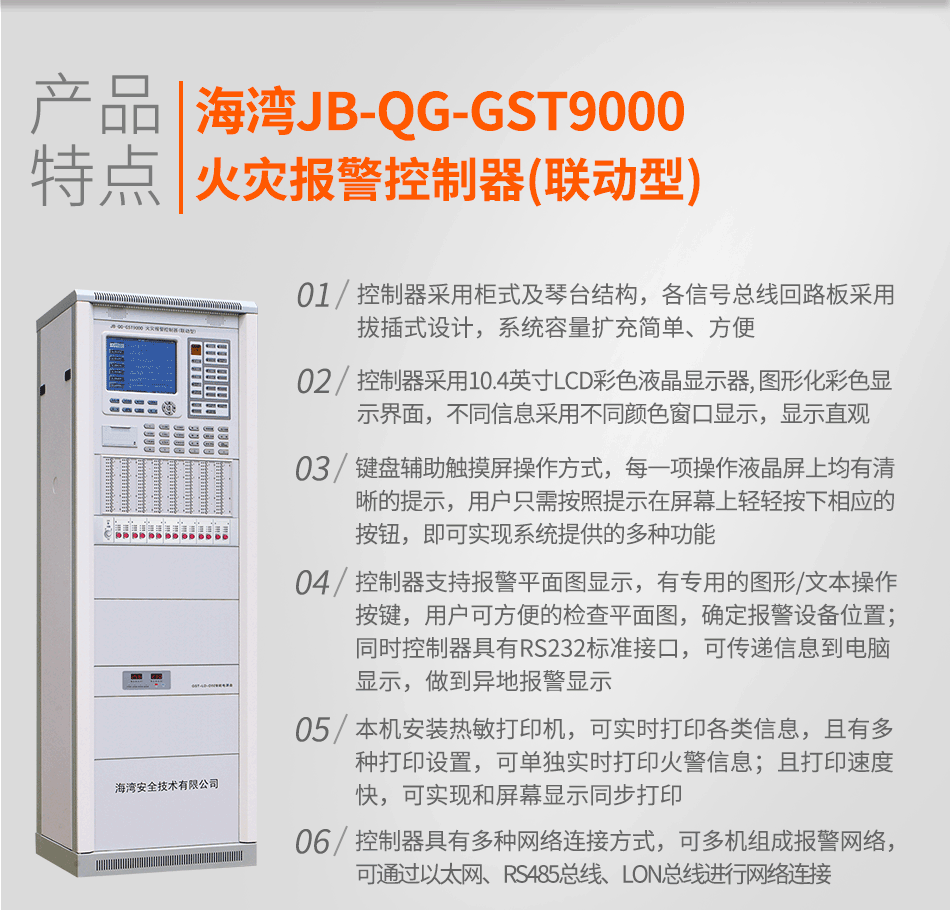

一、海灣JB-QG-GST9000聯動型火災報警控制器的特點:
JB-QG-GST9000型火災報警控制器采用柜式(JB-QG-GST9000)結構,其最大容量可擴展到58個242地址編碼點的回路,主要特點如下:

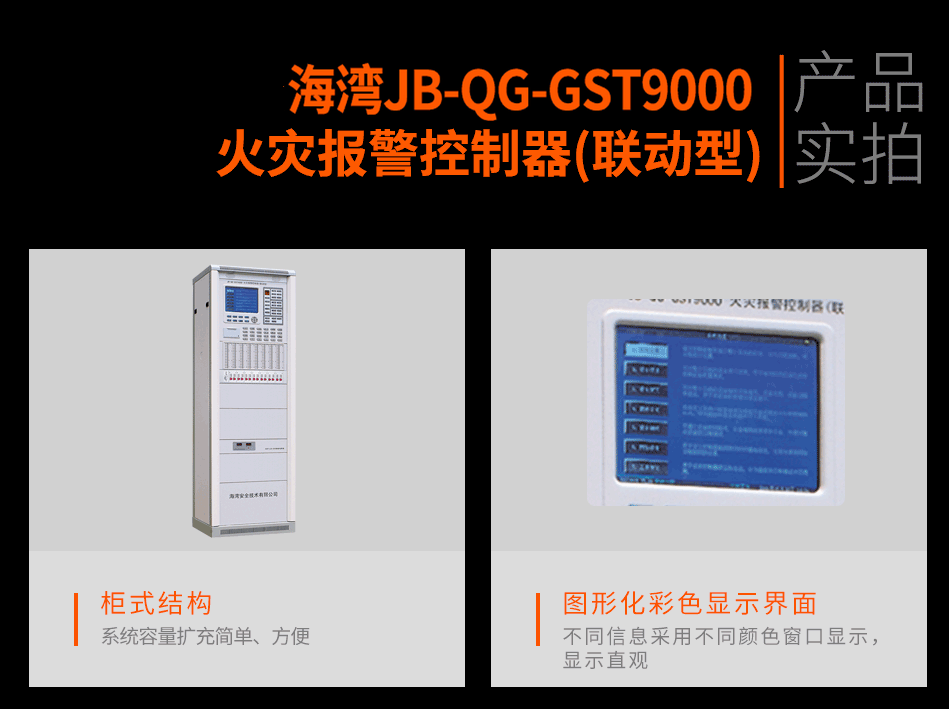

1.控制器采用柜式及琴臺結構,各信號總線回路板采用拔插式設計,系統容量擴充簡單、方便;

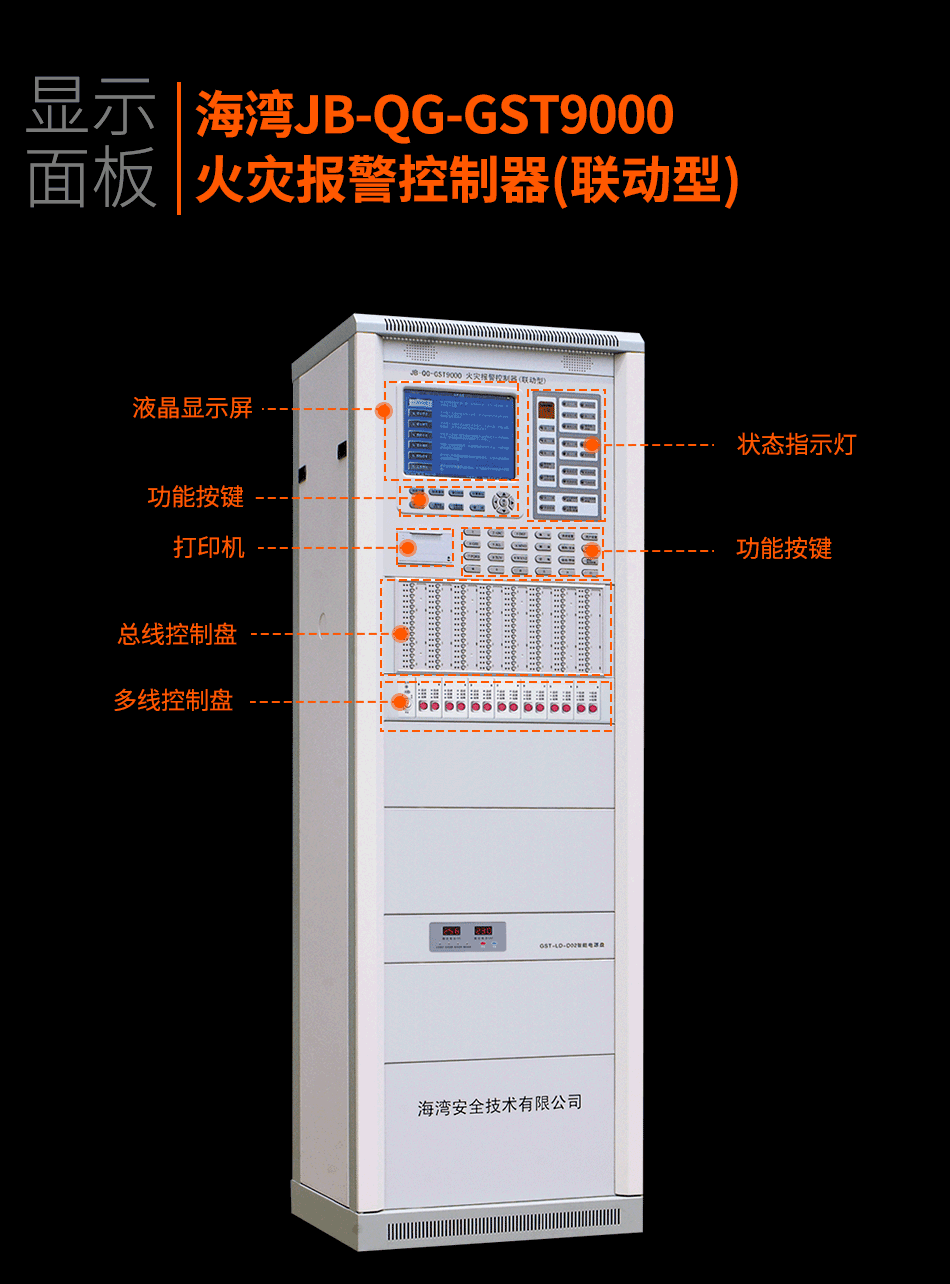

2.控制器采用10.4英寸LCD彩色液晶顯示器,圖形化彩色顯示界面,不同信息采用不同顏色窗口顯示,顯示直觀;
3.鍵盤輔助觸摸屏操作方式,每一項操作液晶屏上均有清晰的提示,用戶只需按照提示在屏幕上輕輕按下相應的按鈕,即可實現系統提供的多種功能;
4.控制器支持報警平面圖顯示,有專用的圖形/文本操作按鍵,用戶可方便的檢查平面圖,確定報警設備位置;同時控制器具有RS232標準接口,可傳遞信息到電腦顯示,做到異地報警顯示;
5.本機安裝熱敏打印機,可實時打印各類信息,且有多種打印設置,可單獨實時打印火警信息;且打印速度快,可實現和屏幕顯示同步打?。?/div>
JB-QG_T-GST9000控制器說明書下載 以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.yyssss.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
6.控制器具有多種網絡連接方式,可多機組成報警網絡,可通過以太網、RS485總線、LON總線進行網絡連接;
7.包括JB-QG-GST5000型控制器的全部功能。

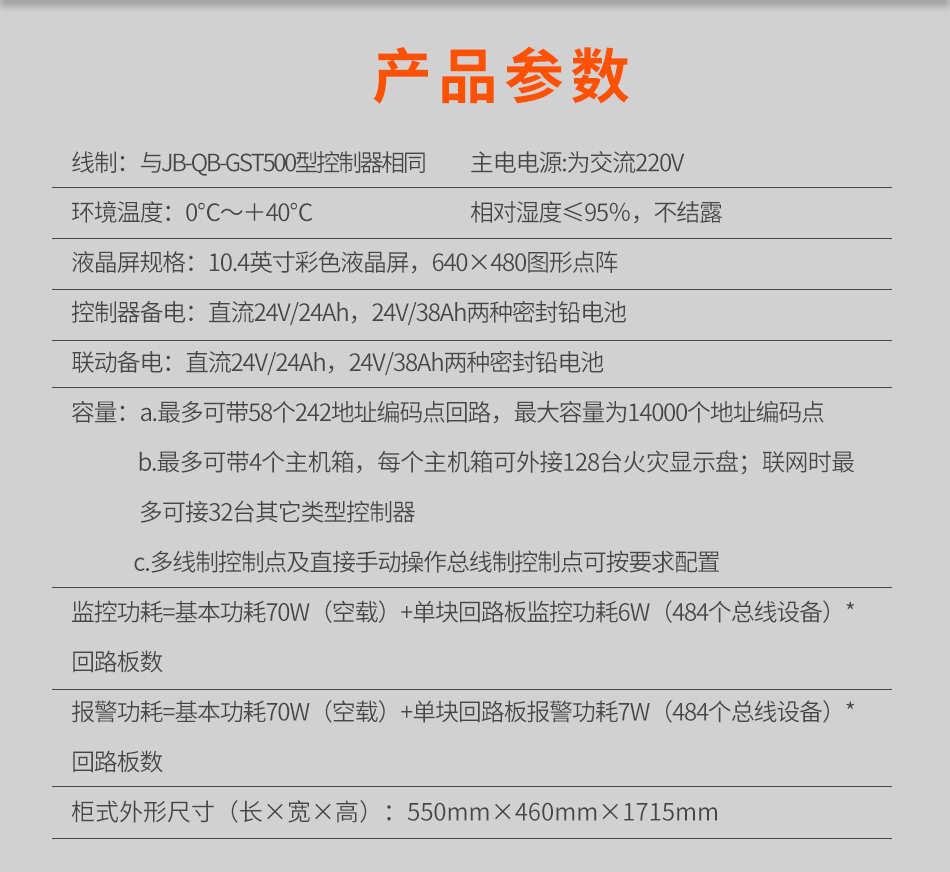

二、海灣JB-QG-GST9000聯動型火災報警控制器的主要技術指標:
1.液晶屏規格:10.4英寸彩色液晶屏,640×480圖形點陣
2.控制器容量:
a.最多可帶58個242地址編碼點回路,最大容量為14000個地址編碼點
b.最多可帶4個主機箱,每個主機箱可外接128臺火災顯示盤;聯網時最多可接32臺其它類型控制器
c.多線制控制點及直接手動操作總線制控制點可按要求配置
3.線制:與JB-QB-GST500型控制器相同
4.使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
5.電源:
主電:為交流220V
控制器備電:直流24V/24Ah,24V/38Ah兩種密封鉛電池
聯動備電:直流24V/24Ah,24V/38Ah兩種密封鉛電池
6.監控功耗=基本功耗70W(空載)+單塊回路板監控功耗6W(484個總線設備)*回路板數
7.報警功耗=基本功耗70W(空載)+單塊回路板報警功耗7W(484個總線設備)*回路板數

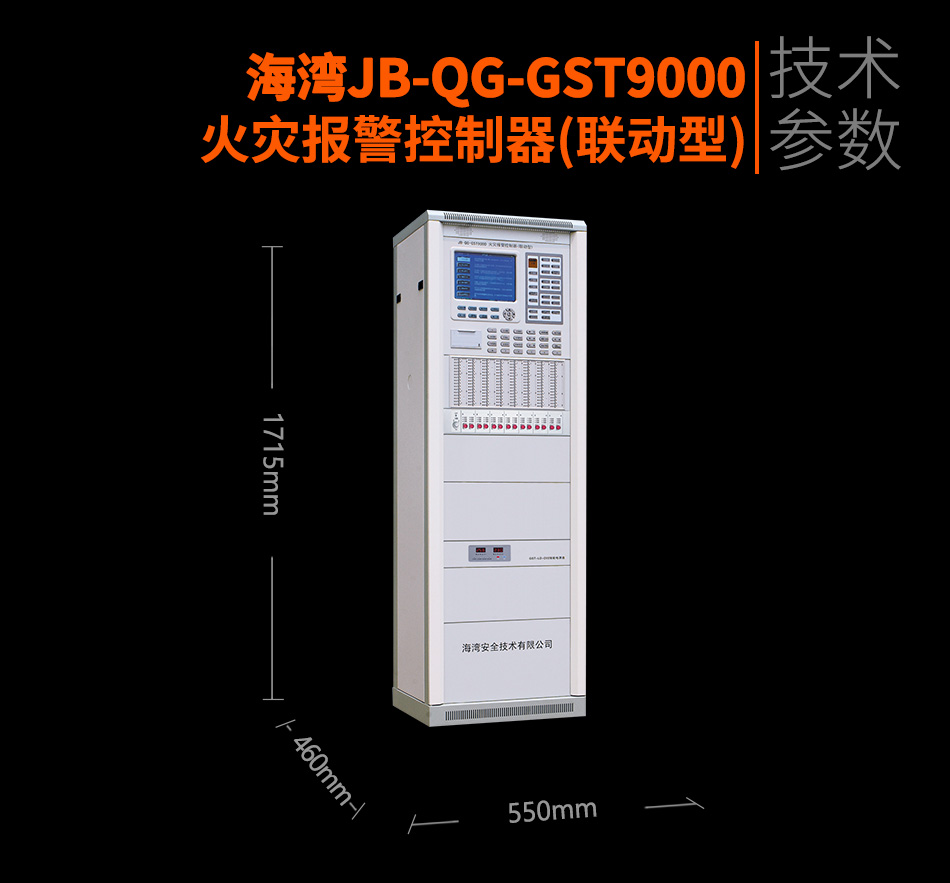

8.柜式控制器外形尺寸:柜式外形尺寸(長×寬×高):550mm×460mm×1715mm
三、海灣JB-QG-GST9000聯動型火災報警控制器的結構特征、安裝與布線:

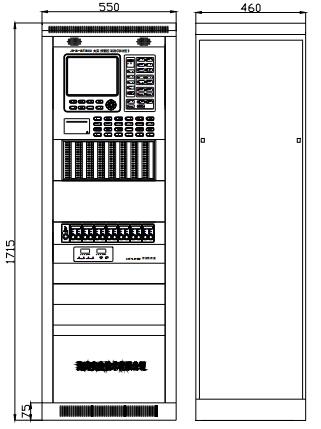

海灣JB-QG-GST9000型火災報警控制器(聯動型)的外形尺寸示意圖如下圖:
海灣JB-QG-GST9000型火災報警控制器(聯動型)的外形尺寸示意圖如下圖:

海灣JB-QG-GST9000型標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤,需另外配置??刂破靼从脩?hù)要求也可組成琴臺式結構。

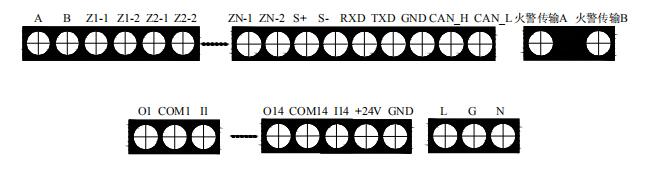

控制器外接線端子示意圖如下圖:

其中:
A、B:連接火災顯示盤的通訊總線端子;
ZN-1、ZN-2(N=1~58):探測器總線(無極性);
S+,S-:火災報警輸出端子(可設置為無源常開、無源常閉和有源輸出);
RXD、TXD、GND:連接彩色CRT系統的接線端子;
A、B:連接其它各類控制器的通訊總線端子;
CN+、CN-(N=1~14):多線制控制輸出端子;
+24V、GND:DC24V、6A供電電源輸出端子;
L、G、N:交流220V接線端子及機柜保護接地線端子。
四、海灣JB-QG-GST9000聯動型火災報警控制器的布線要求:
DC24V供電電源線在豎井內采用阻燃BV線,截面積≥4.0mm2;在平面采用阻燃BV線,截面積≥2.5mm2;與彩色CRT系統采用阻燃四芯扁平電話線,通過RS-232標準接口連接,最大連接線長度不宜超過15m;其余線路要求與JB-QB-GST500型控制器的要求相同。
JB-QG_T-GST9000控制器說明書下載 以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.yyssss.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
