GST5000控制器配接直接控制盤

文章來源：www.yyssss.com作者：海灣消防公司人氣：2368日期：2019-05-02 15:57:47

7.1概述

消防泵、排煙機、送風機等重要設備的控制應該使用直接控制盤進行直接啟/?？刂?，能夠有效的減少控制環節，提高可靠性。

7.2特點

1.與現場設備采用三線連接，實現控制輸出和反饋信號檢測。

2.具有檢線功能，能夠檢測線路的短路、斷路故障。

3.采用DC24V有源輸出和無源觸點輸入方式。

4.每路采用單獨的指示燈指示啟動、反饋和故障狀態。

5.具有手動鎖，只有手動鎖處于允許狀態時，手動直接控制按鍵才有效，可靠性高。

7.3控制應用

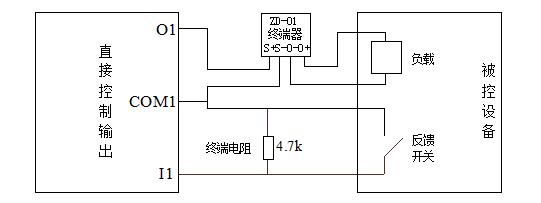

直接控制輸出與外部內控設備連接如圖7-1所示。

1.1 布線

對外接線端子如圖7-2所示。

圖7-2

其中：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為了檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm²≤導線截面≤1.5mm²。

1.2 面板說明

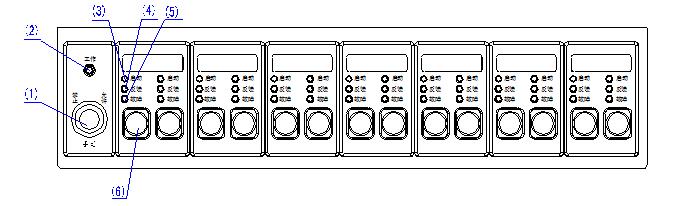

直接控制盤面板包括手動鎖、自檢鍵、直接控制按鍵、狀態指示燈；以14路控制功能為例，每路包括3只指示燈、1只按鍵，如圖7-3，含義分別如下：

圖7-3

（1） 手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。
（2） 工作燈：綠色，正常上電后，該燈亮。
（3）啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
（4）反饋燈：紅色，接收到反饋信號時，該燈點亮。
（5） 故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。
（6）按鍵：此鍵按下，向被控設備發出啟動或停動的命令。

1.3 內部結構說明

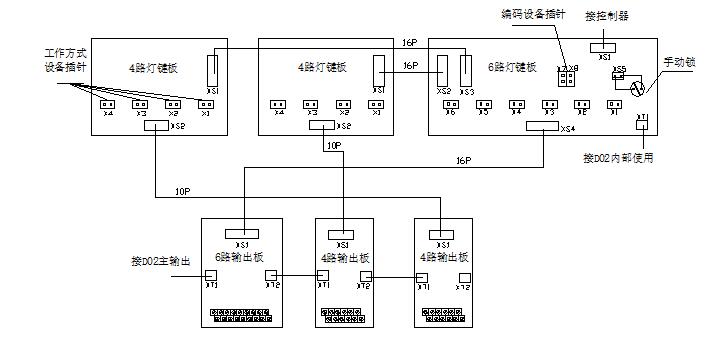

燈鍵板與輸出板通過16P和10P數據線連接，其結構連接圖如圖7-4所示。

圖7-4

1.3.1 使用說明

1. 直接控制輸出定義
使用前，首先應該對直接控制盤所控制的設備進行定義，詳見5.3.10 直接控制盤定義。
2. 手動鎖設置
只有在手動鎖處于“允許”位置時，才能通過手動直接控制按鍵完成對外接設備的直接啟動或停動控制；處于“禁止”位置時，手動直接控制按鍵無效。
3. 啟動操作
非啟動狀態下，按下手動直接控制按鍵，對應控制端產生有源輸出，面板上該路的“啟動”指示燈點亮，如果收到被控設備反饋信號，“反饋”指示燈點亮，如果發出啟動命令后10s內未收到反饋信號，“啟動”指示燈閃動。
4. 停動操作
啟動狀態下，在電平輸出方式下，再次按下該路的手動直接控制按鍵，對應控制端停止有源輸出，該路“啟動”指示燈熄滅；在脈沖輸出方式下，啟動信號輸出約5s后停止輸出。
注意：
² 一次按鍵操作完成后，需等2秒鐘以后才能再次操作該按鍵，否則可能操作無效。
² 平時應將手動鎖設置為“禁止”狀態，以免誤操作。

1.3.2 功能設定

7.6.2.1 輸出方式設定

直接控制輸出可設置為“持續”輸出方式或“脈沖”輸出方式。當設備為脈沖方式啟動時，需用兩路控制設備的啟動與停動；當設備為電平方式啟動時，只需用一路進行控制。具體的設置方法如下。
如圖7-4所示，6路燈鍵板上的X1~X6以及4路燈鍵板上的X1~X4分別為輸出方式設置插針。將短路塊插在插針上使其短接表示將該路直控點的輸出方式設定為“電平”方式；將短路塊取下表示將該路直控點的輸出方式設定為“脈沖”方式。
控制盤出廠設置為電平輸出方式。

7.6.2.2 盤號設定

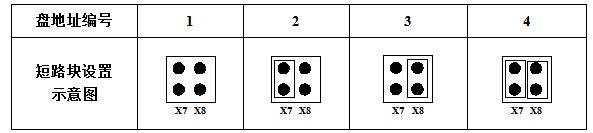

控制器的每塊回路板最多可以接4個直接控制盤，每塊直接控制盤有自身的盤地址，由6路燈鍵板上X7和X8編號設置插針來設置，從1號開始，依次編碼設置如表7-1。
表7-1

1.4 輸出容量計算

直接控制輸出采用DC24V有源輸出方式，可采用D02主輸出或外部DC24V供電。啟動狀態下，每路輸出的最大帶載能力按下述公式計算，但最大不能超過1A。
Imax = 2.5/(ρ•L/S)
其中：
Imax：為最大輸出容量，單位mA；
ρ：電阻率，單位Ω•mm²/m，常溫下，銅線的電阻率取0.018Ω•mm²/m即可；
L：導線長度，單位m；
S：導線截面積，單位mm²。
例如：輸出采用1 mm²的BV線，布線長度1000m時，啟動狀態下該路的最大輸出容量為：
Imax = 2.5/(0.018•1000/1) = 140(mA)

1.5 維修

1. 發生故障時應首先檢查外部接線是否正確，然后檢查內部電路。
2. 手動方式不啟動：如所有路均不啟動，檢查手動鎖是否在允許狀態或損壞，如某一路不啟動，檢查相應輸出部分。

附錄二設備類型表
外部設備定義

代碼	設備類型	代碼	設備類型	代碼	設備類型	代碼	設備類型
00	未定義	25	電磁閥	50	防排煙閥	75	未定義
01	離子感煙	26	卷簾門中	51	水幕泵	76	未定義
02	差定溫	27	卷簾門下	52	層號燈	77	未定義
03	光電感煙	28	防火門	53	設備停動	78	未定義
04	報警接口	29	壓力開關	54	泵故障	79	未定義
05	可燃?xì)怏w	30	水流指示	55	急啟按鈕	80	水流指示[可報火警]
06	紅外對射	31	電梯	56	急停按鈕	80	水流指示[可報火警]
07	紫外感光	32	空調機組	57	雨淋泵	81	消火栓 [可報火警]
08	纜式感溫	33	柴油發電	58	上位機	81	消火栓 [可報火警]
09	模擬感溫	34	照明配電	59	回路	82	纜式感溫[可報火警，無長度指示]
10	復合探測	35	動力配電	60	空壓機
11	手動按鈕	36	水幕電磁	61	聯動電源
12	消防廣播	37	氣體啟動	62	多線制盤鎖	83	吸氣感煙
13	訊響器	38	氣體停動	63	部分設備	84	吸氣火警
14	消防電話	39	從機	64	雨淋閥	85	吸氣預警
15	消火栓	40	火災顯示盤	65	感溫棒	86
16	消火栓泵	41	閘閥	66	故障輸出	87
17	噴淋泵	42	高位水箱	67	環路開關	88
18	穩壓泵	43	泡沫泵	68	外控允許	89
19	排煙機	44	消防電源	69	外控禁止	90
20	送風機	45	緊急照明	70	備用指示	91
21	新風機	46	疏導指示	71	門燈	92
22	防火閥	47	噴灑指示	72	備用工作	93
23	排煙閥	48	防盜模塊	73	設備故障	94
24	送風閥	49	信號碟閥	74	緊急求助	95

附錄三標準漢字碼表

A	安	1618	暗	1621	按		1620	案	1624
B	吧	1641	八	1643	白		1655	百	1657	班	1664	般	1667	板	1669
	半	1675	包	1692	辦		1676	邦	1678	幫	1679	薄	1701	保	1703
	報	1708	北	1717	備		1724	被	1727	本	1730	泵	1735	比	1740
	閉	1753	邊	1763	編		1764	變	1768	標	1774	表	1777	濱	1785
	賓	1786	丙	1791	病		1801	并	1802	玻	1803	播	1805	波	1808
	補	1825	不	1827	布		1828	部	1831
C	裁	1835	材	1836	財		1838	采	1841	彩	1842	菜	1843	餐	1845
	參	1846	倉	1854	藏		1856	操	1857	草	1861	廁	1862	策	1863
	側	1864	冊	1865	測		1866	層	1867	茶	1872	查	1873	察	1876
	差	1878	柴	1881	產		1890	場	1901	常	1903	長	1904	廠	1907
	超	1912	朝	1915	巢		1918	車	1921	陳	1934	稱	1938	城	1939
	成	1941	程	1944	吃		1952	持	1954	池	1956	弛	1958	充	1968
	沖	1969	初	1985	出		1986	廚	1988	除	1993	儲	2002	處	2006
	川	2008	傳	2011	船		2012	串	2014	窗	2016	春	2026	磁	2037
	次	2046	從	2051	粗		2054	翠	2068	存	2070	錯	2077	萃	6145
D	達	2079	打	2082	大		2083	帶	2088	代	2090	待	2093	丹	2104
	單	2105	當	2117	黨		2119	檔	2121	島	2126	導	2128	到	2129
	道	2132	盜	2133	德		2134	得	2135	的	2136	等	2140	低	2145
	迪	2147	底	2155	地		2156	第	2158	點	2167	電	2171	店	2174
	達	2079	吊	2185	調		2187	碟	2190	蝶	2191	丁	2201	頂	2205
	定	2208	訂	2209	東		2211	動	2215	凍	2219	都	2228	督	2229
	毒	2230	杜	2237	度		2240	段	2246	斷	2247	堆	2249	隊	2251
	對	2252	多	2264
E	兒	2289	耳	2290	爾		2291	二	2294
F	發	2302	閥	2307	法		2308	帆	2311	返	2321	芳	2328	方	2329
	房	2331	防	2332	放		2337	非	2339	啡	2340	肥	2342	沸	2348
	費	2349	分	2354	粉		2359	份	2361	封	2366	風	2371	鳳	2379
	膚	2384	扶	2386	服		2394	福	2403	輔	2408	副	2417	復	2420
	付	2422	負	2426	附		2429	芙	6029	翡	8468
G	該	2435	改	2436	干		2441	感	2448	港	2459	高	2463	告	2470
	歌	2472	格	2481	隔		2484	個	2486	各	2487	更	2492	工	2504
	功	2506	公	2511	共		2518	購	2526	故	2542	關	2556	觀	2559
	管	2560	館	2561	罐		2562	灌	2564	光	2566	廣	2567	瑰	2569
	規	2570	桂	2580	柜		2581	貴	2583	鍋	2588	國	2590	過	2593
H	哈	2594	海	2603	韓		2611	漢	2626	航	2629	豪	2632	好	2635
	號	2637	浩	2638	荷		2641	和	2645	合	2647	河	2651	黑	2658
	恒	2667	烘	2670	宏		2674	紅	2676	候	2682	后	2683	呼	2684
	忽	2686	護	2704	戶		2707	花	2708	華	2710	畫	2713	劃	2714
	化	2715	話	2716	環		2723	緩	2726	換	2727	黃	2738	皇	2742
	恢	2754	回	2756	惠		2761	會	2765	混	2776	活	2778	火	2780
	或	2782	貨	2785	樺		7275
J	基	2789	機	2790	激		2804	吉	2810	集	2815	急	2817	即	2820
	級	2822	技	2828	季		2830	劑	2833	寄	2836	計	2838	記	2839
	際	2842	繼	2844	紀		2845	夾	2848	佳	2849	家	2850	加	2851
	甲	2855	架	2860	監		2864	間	2868	檢	2876	鍵	2892	件	2894
	健	2901	建	2908	江		2913	講	2918	膠	2926	交	2927	角	2939
	教	2944	接	2951	街		2954	節	2958	捷	2961	潔	2964	金	2980
	津	2982	緊	2984	錦		2985	僅	2986	進	2988	禁	2991	荊	3003
	京	3009	精	3011	經		3013	井	3014	警	3015	鏡	3021	九	3037
	酒	3038	救	3040	舊		3041	居	3051	菊	3053	局	3054	巨	3062
	具	3063	俱	3067	鵑		3073	卷	3077	菌	3090
K	咖	3107	卡	3108	開		3110	康	3121	柯	3134	顆	3137	科	3138
	可	3141	克	3143	客		3145	肯	3147	空	3153	控	3156	口	3158
	庫	3166	塊	3173	快		3176	框	3182	困	3207
L	拉	3213	臘	3216	來		3220	藍	3222	蘭	3228	覽	3232	纜	3234
	廊	3240	勞	3245	老		3247	樂	3254	類	3264	冷	3268	離	3275
	理	3277	禮	3281	莉		3282	麗	3286	歷	3290	力	3306	璃	3307
	聯	3310	連	3312	簾		3317	涼	3325	量	3331	亮	3333	療	3338
	料	3347	淋	3360	零		3367	齡	3368	領	3376	令	3378	流	3387
	六	3389	龍	3390	隆		3401	樓	3405	漏	3409	盧	3412	爐	3415
	魯	3419	露	3422	路		3423	錄	3428	率	3442	濾	3443	綠	3444
	略	3452	羅	3462	櫚		6076	瀏	6815	鋰	7914
M	碼	3475	嗎	3480	麥		3483	賣	3484	滿	3490	漫	3494	帽	3517
	玫	3521	梅	3523	煤		3526	美	3532	門	3537	米	3555	秘	3556
	密	3560	面	3570	秒		3575	滅	3580	皿	3583	明	3587	名	3591
	命	3592	模	3603	膜		3604	磨	3605	摩	3606	默	3612	沫	3613
	牡	3621	母	3624	幕		3627	木	3630	茉	6052
N	拿	3635	乃	3643	耐		3645	南	3647	男	3648	囊	3650	腦	3652
	內	3658	能	3660	尼		3665	擬	3666	年	3674	凝	3693	寧	3694
	牛	3703	鈕	3705	女		3714	挪	3718
P	排	3737	牌	3738	盤		3744	判	3748	乓	3750	旁	3752	泡	3761
	配	3768	噴	3771	烹		3775	膨	3782	啤	3801	皮	3804	片	3812
	票	3817	品	3823	聘		3824	乒	3825	平	3829	瓶	3831	屏	3833
	坡	3834	鋪	3844	普		3853
Q	七	3863	其	3868	棋		3869	齊	3875	企	3883	啟	3884	器	3887
	氣	3888	汽	3891	千		3907	前	3916	潛	3917	腔	3927	薔	3930
	強	3931	搶	3932	橋		3937	切	3948	秦	3956	青	3964	清	3969
	請	3975	球	3982	區		3988	取	4001	去	4005	泉	4010	全	4011
	卻	4020	確	4023	雀		4024	裙	4025
R	燃	4028	熱	4040	人		4043	任	4046	認	4047	日	4053	蓉	4056
	榮	4057	容	4061	肉		4066	乳	4073	入	4075	軟	4077	弱	4085
S	灑	4087	腮	4089	三		4093	散	4102	桑	4103	色	4111	沙	4119
	杉	4128	山	4129	刪		4130	膳	4137	商	4144	上	4147	稍	4152
	舍	4165	攝	4167	射		4168	涉	4170	社	4171	設	4172	身	4177
	深	4178	神	4181	沈		4182	審	4183	聲	4189	生	4190	師	4206
	獅	4208	濕	4210	十		4214	石	4215	時	4217	食	4219	實	4221
	始	4228	式	4229	示		4230	世	4232	事	4234	釋	4245	飾	4246
	市	4248	室	4250	視		4251	試	4252	收	4253	手	4254	首	4255
	售	4259	輸	4268	疏		4272	書	4273	熟	4276	術	4285	豎	4290
	數	4293	刷	4302	栓		4308	雙	4311	水	4314	稅	4316	斯	4325
	司	4330	四	4336	送		4345	素	4356	速	4357	塑	4360	宿	4362
	算	4367	鎖	4388	所		4389
T	談	4224	他	4391	臺		4408	泰	4409	態	4412	檀	4420	探	4429
	堂	4435	棠	4436	唐		4438	桃	4450	套	4455	特	4456	騰	4458
	梯	4461	提	4465	體		4469	天	4476	填	4478	條	4485	跳	4488
	廳	4492	停	4503	庭		4505	通	4508	桐	4509	統	4519	投	4522
	頭	4523	突	4527	圖		4528	途	4530	團	4537	退	4543
W	外	4566	灣	4569	完		4574	碗	4575	萬	4582	王	4585	網	4588
	威	4594	微	4602	維		4612	委	4615	尾	4618	未	4620	味	4622
	胃	4624	位	4627	衛		4632	溫	4634	文	4636	穩	4640	臥	4652
	烏	4658	污	4659	無		4662	梧	4664	五	4669	舞	4672	霧	4677
	物	4679	務	4681	誤		4683	薇	6217
X	析	4686	西	4687	吸		4692	息	4702	洗	4720	系	4721	細	4724
	下	4734	仙	4741	鮮		4742	顯	4752	現	4754	限	4762	線	4763
	廂	4765	香	4767	箱		4768	祥	4773	詳	4774	響	4776	像	4781
	削	4787	銷	4790	消		4791	小	4801	效	4807	鞋	4812	協	4813
	寫	4820	卸	4822	新		4834	心	4836	信	4837	星	4839	興	4843
	型	4845	行	4848	杏		4851	性	4852	休	4861	修	4862	許	4877
	蓄	4878	序	4882	續		4888	選	4901	學	4907	血	4910	熏	4912
	循	4913	詢	4915	尋		4916	訊	4922	馨	6016	溴	6869
Y	壓	4925	雅	4937	亞		4939	煙	4944	研	4948	巖	4950	延	4951
	演	4961	驗	4973	央		4975	洋	4983	陽	4984	藥	5009	要	5010
	業	5021	夜	5025	液		5026	一	5027	醫	5029	衣	5034	移	5038
	儀	5039	已	5049	乙		5050	藝	5053	役	5059	意	5066	憶	5068
	義	5069	議	5073	異		5076	音	5084	銀	5088	飲	5091	印	5101
	櫻	5103	應	5106	營		5110	迎	5113	影	5116	映	5119	用	5135
	郵	5142	油	5145	游		5146	有	5148	右	5150	虞	5161	娛	5173
	與	5175	宇	5178	語		5179	玉	5181	育	5193	浴	5201	寓	5202
	預	5204	元	5210	原		5213	園	5216	員	5217	員	5217	源	5220
	遠	5222	苑	5223	院		5226	月	5234	閱	5236	允	5242	運	5243
	閾	6748
Z	雜	5251	災	5254	載		5256	在	5258	暫	5261	燥	5279	擇	5281
	增	5286	軋	5294	閘		5302	展	5325	站	5330	脹	5345	障	5347
	招	5348	照	5353	這		5366	珍	5368	陣	5383	蒸	5384	征	5387
	整	5391	正	5393	政		5394	鄭	5403	枝	5406	支	5407	知	5410
	脂	5412	織	5415	直		5417	值	5421	址	5423	指	5424	止	5425
	只	5427	紙	5429	置		5435	制	5438	智	5439	治	5446	中	5448
	鐘	5451	種	5454	重		5456	周	5460	州	5461	珠	5473	竹	5481
	主	5487	柱	5489	貯		5492	筑	5494	注	5502	專	5508	轉	5510
	莊	5515	裝	5516	狀		5520	準	5528	桌	5532	咨	5541	紫	5547
	子	5551	自	5552	字		5554	棕	5556	綜	5559	總	5560	走	5563
	足	5567	組	5573	左		5583	作	5587	座	5589	圳	5958
其它	A	0333	B	0334	C		0335	D	0336	E	0337	F	0338	G	0339
	H	0340	I	0341	J		0342	K	0343	L	0344	M	0345	N	0346
	O	0347	P	0348	Q		0349	R	0350	S	0351	T	0352	U	0353
	V	0354	W	0355	X		0356	Y	0357	Z	0358
	零	9000	一	9001	二	9002		三	9003	四	9004	五	9005	六	9006
	七	9007	八	9008	九	9009		十	9010

	0	0030	1	0031	2	0032		3	0033	4	0034	5	0035	6	0036
	7	0037	8	0038	9	0039
	00	9100	01	9101	02	9102		……				98	9198	99	9199

注：上表中的“……”省略了03～97的編碼，分別為9103～9197。
