在工業現場特別是石油、化工、天然氣等涉及易燃易爆環境的場所，防爆設備的電氣連接與隔離設計直接關系到系統的功能安全與人員、設備的防護?？偩€隔離安全柵（以下簡稱“總線隔離柵”）作為一種常見的本安（本質安全）或隔離防爆解決方案，用于在本安回路與非本安回路之間提供安全隔離、限制能量傳播，從而防止在危險環境中因電氣故障引發火花或高溫。討論“海灣的總線隔離安全柵可以帶多少個防爆設備？最多可以帶多少個防爆聲光？”需要結合產品技術規格、本安回路的參數、分組原則以及最終用戶現場設計等因素來系統分析。下文將從基本概念、關鍵參數與限制、計算方法、典型應用示例以及工程實踐建議等方面進行詳盡講解，旨在為工程師與項目管理人員提供實用的參考。

一、基本概念與適用范圍

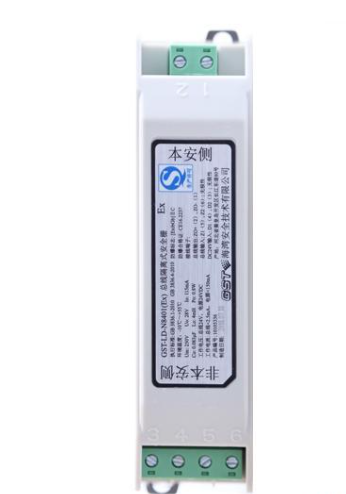

1.1 總線隔離安全柵的功能
總線隔離安全柵通常用于將非本安區域（例如控制室、儀表柜）內的總線供電與本安回路（位于危險區的傳感器、執行器）隔離開來，以保證即使在隔離端出現故障，也不會將足以點燃可燃?xì)怏w或粉塵的能量傳輸?shù)轿ｋU區。其功能包括限流、限壓、限能、隔離以及故障短路保護等。

1.2 “海灣”的含義
“海灣”一詞在工業控制領域通常指“接線端子排（terminal block）”或“一組模塊化的隔離/接線單元”，亦可能是指具體廠商（例如某些品牌名含“灣”字）或井號/回路組。為保證討論的普遍性，本文以“海灣式總線隔離安全柵”理解為一排或一組用于將現場總線（如HART、Profibus、Foundation Fieldbus、4-20mA本安回路或本安聲光信號）引入并隔離到危險區的模塊化安全柵單元或端子排。

1.3 防爆設備與防爆聲光的定義

• 防爆設備：指經認證并適用于危險區域的電氣設備，包括本安型傳感器、接近開關、按鈕、指示燈、繼電器線圈等。它們在本安回路中運行，能量受到安全柵限制。

• 防爆聲光：通常指防爆報警器中的聲光組合信號器（聲光報警器、聲光警報器、聲光提示器），用于現場可視與聽覺報警。此類設備在危險場所需滿足防爆認證（如Ex d、Ex e、Ex ia/ib等），并對電源或驅動信號的能量限制有明確要求。

二、影響總線隔離安全柵可帶設備數量的關鍵因素
要回答“可以帶多少個防爆設備”與“最多可以帶多少個防爆聲光”，必須考慮下列關鍵參數與約束條件：

2.1 安全柵或隔離器的輸出電氣參數

• 最大輸出電流（Iout）或回路供電能力：決定能夠驅動多少個設備（尤其是有源設備或需要較大工作電流的聲光器）。

• 最大輸出電壓（Uout）：本安回路對設備允許的最大電壓有限制（例如Ex ia 回路通常有嚴格的電壓/能量限制）。

• 輸出短路電流與功率限制：限制在任何故障情況下可向危險區提供的能量，以確保安全等級。

• 環路供電方式（單端/多端、電源分配方式）：若安全柵為多通道獨立限流，則每通道可供電的設備數不同；若為總線型隔離器，需考慮分配策略。

2.2 設備自身參數

• 工作電流與啟動電流：聲光報警器通常有較高的啟動電流（尤其是聲響器），持續工作電流也高于普通指示燈或傳感器。

• 耗電功率（P）、阻抗或阻值：影響并聯連接時的總電流需求。

• 是否具有內置防本安轉換或本安隔離模塊：某些防爆聲光設備帶內置限流或隔離，則對安全柵負擔較小。

2.3 回路布線與連接方式

• 串聯還是并聯接法：本安回路通常采用并聯多臺設備的方式，但并聯會增加總電流消耗。

• 總線拓?fù)洌ㄖ鞲?、分支?shù)量）及布線電纜長度：電纜電阻會造成壓降，影響末端設備的有效電壓，進而限制可連接設備數。

• 是否通過本安分配器（barrier）或多通道隔離器分配電流：若通過多通道隔離模塊，可將負載分散。

2.4 安全認證與技術規范

• 本安認證（如Ex ia/ib）對回路內總能量、最大允許電流與電阻有嚴格規定，通常要求整個回路在最大允許參數內。

• 廠商規格書與技術手冊通常給出可驅動的最大設備數量或明確告知按設備電流計算。

• 現場代碼與標準（例如IECEx、ATEX、GB標準）要求遵守特定的設計準則。

三、計算方法與舉例說明
3.1 通用計算步驟
要確定某一海灣總線隔離安全柵能帶多少個防爆設備，建議按下列步驟計算：

1. 獲取安全柵（隔離器）單通道或總線輸出的額定電壓Uout、額定電流Iout或額定功率Pout，以及輸出短路限制參數（Ui、Ii、Pi、Ci、Li 等本安參數）。

2. 獲取每臺防爆設備的工作電壓Udev與工作電流Idev（以及啟動電流Istart 若有）。

3. 計算并聯連接時的總電流 Itotal = Σ Idev (含啟動峰值評估)。

4. 驗證 Itotal ≤ Iout（或滿足總功率限制Pout）；并驗證任意情況下（含故障、啟動、電纜壓降）回路參數不超過本安允許的最大值（Ui、Ii、Pi）。

5. 若通過多通道隔離器，按通道分別進行計算并確保供電分配合理。

6. 考慮冗余、余量（建議留出一定裕量，典型為20%–30%）以及現場啟動沖擊和溫度影響。

3.2 舉例（示意、非實際產品數據）
假設某海灣總線隔離安全柵某一路輸出參數為 24 Vdc、最大持續輸出電流 250 mA（Iout=250 mA）。防爆聲光每臺工作電流為 80 mA，啟動峰值電流為 200 mA（短時）。若并聯連接：

• 在穩態：最多可帶 floor(250 / 80) = 3 臺（3×80=240 mA），留有10 mA余量。

• 考慮啟動峰值：若多臺同時啟動，峰值可能超過 250 mA（例如三臺同時啟動 3×200=600 mA），這會超出安全柵允許范圍。因此需要評估啟動不同時發生或增加軟啟動/限流措施。

• 若要求更高可靠性，應采用多通道分配或更高容量的隔離模塊。

3.3 本安回路的能量限制示例
在Ex ia 系統中，常以 Ui、Ii、Pi 表示內置放電極限。例如若安全柵給出的 Ui=30V、Ii=100mA、Pi=0.75W，則不論并聯多少設備，總回路電流都不能超過 100 mA，且總功率不能超過 0.75W。因此在此類高安全約束下，可連接設備數量通常非常少，必須按設備電流嚴格計算。

四、典型場景分析：總線隔離安全柵帶防爆設備的常見配置
4.1 低功耗傳感器類設備

• 典型4-20mA 本安傳感器或接近開關，工作電流較?。?lt;30 mA），多個設備并聯時可能超出單回路電流限制。因此通常一通道只帶1臺4-20mA回路傳感器，或者使用多通道隔離器分別供電。

4.2 指示燈/小型防爆聲光（低功耗）

• 若防爆指示燈或小型聲光器額定電流較低（例如每臺20–50 mA），且安全柵允許的電流較大，則可并聯多臺。但仍需考慮總電流、啟動電流和認證限制。

4.3 大功率聲光報警器

• 多數防爆聲光報警器（尤其大聲壓或高亮度型號）消耗較大電流，通常推薦為單獨回路供電，即一通道驅動一臺聲光器，或通過外部本安隔離電源供電。

五、為什么沒有單一固定答案
直接回答“可以帶多少個防爆設備/最多多少個防爆聲光”而不給出設備型號與安全柵參數，會產生誤導。不同廠商、不同型號的安全柵以及不同型號的防爆設備，其電氣參數差異極大。例如：

• 一款高容量的總線隔離模塊可能提供每通道 500 mA 或以上，允許并聯多臺小功耗設備；

• 而一款嚴格的Ex ia 安全柵可能僅允許 30–100 mA，總功率極限也低，此時可能只允許1臺設備或甚至不可驅動某些聲光器。

六、工程實踐建議（檢查清單）
為確保設計安全與合規，建議采取以下做法：

1. 查閱并記錄安全柵（隔離器）技術手冊上的本安參數（Ui、Ii、Pi、Ci、Li）以及額定輸出電壓/電流。

2. 獲取并記錄擬連接的防爆設備的工作電壓、工作電流、啟動電流、認證類別與最大允許回路參數。

3. 按并聯總電流計算并校核，并考慮啟動峰值與電纜壓降對末端電壓的影響。

4. 若需要并聯多臺聲光器，優先選擇低功耗型號或為每臺設備提供獨立通道；或使用外部隔離電源/分配器。

5. 咨詢安全柵與防爆設備制造商，確認兼容性并獲取書面技術建議或核準清單。

6. 在設計文件中注明余量（建議至少預留20%電流/功率裕量）并進行現場調試驗證。

7. 遵守當?shù)胤辣?guī)范（如GB、IECEx/ATEX）并由具備資質的工程師簽核。
