海灣GST-DY-050電源箱結構特征、安裝與布線：

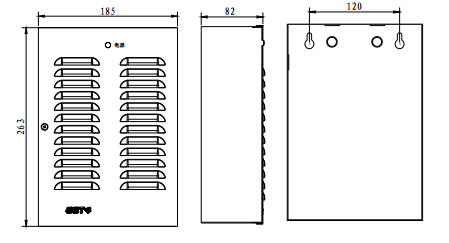

GST-DY-050電源箱外形示意圖如下圖所示。
本電源箱采用壁掛式結構安裝，其接線板外接端子示意圖如下圖：
其中：
L、PG、N：交流220V電源端子(PG為機殼保護地線端子)；
+24V、GND：DC27V輸出端子；
COM、NC：故障觸點端子；
BAT-、+：備電端子。
布線要求：DC27V電源輸出線采用RV1.5的電纜線。
