海灣GST500報警主機布線要求
文章來源:www.yyssss.com作者:海灣消防公司人氣:1421日期:2019-05-02 15:01:59

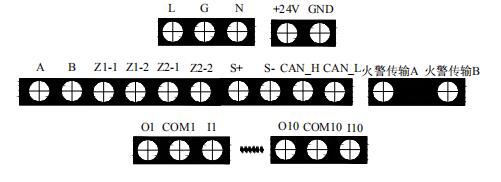

本控制器為壁掛式結構設計,可直接明裝在墻壁上,其對外接線端子示意圖如下圖:
其中:
L、G、N:AC220V接線端子及交流接地端子;
A、B:連接火災顯示盤的通訊總線端子;
Z1-1、Z1-2,Z2-1,Z2-2:二路無極性信號二總線端子;
S+、S-:火災報警輸出端子(報警時可配置成24V電源輸出或無源觸點輸出);
A、B:連接其它種類控制器的通訊總線端子;
C1+、C1-~C14+、C14-:控制盤輸出端子(最多14路)。
a.控制器信號總線采用阻燃RVS雙絞線,截面積≥1.0mm2
b. 控制器與控制器及火災顯示盤之間的通訊總線采用阻燃屏蔽雙絞線,截面積≥1.0mm2
c.控制器輸出的多線制控制點外接線采用阻燃BV線,截面積≥1.0mm2
d.與彩色CRT系統采用阻燃四芯扁平電話線,通過RS-232標準接口連接,最大連接線長度不宜超過15m
