火災自動報警系統接地

文章來源：www.yyssss.com作者：海灣消防公司人氣：1434日期：2019-06-12 05:58:48

10.2.1 火災自動報警系統接地裝置的接地電阻值應符合下列規定：

1 采用共用接地裝置時，接地電阻值不應大于 1Ω 。

2 采用專用接地裝置時，接地電阻值不應大于 4Ω 。

10.2.2 消防控制室內的電氣和電子設備的金屬外殼、機柜、機架和金屬管、槽等，應采用等電位連接。

10.2.3 由消防控制室接地板引至各消防電子設備的專用接地線應選用銅芯絕緣導線，其線芯截面面積不應小于 4mm² 。

10.2.4 消防控制室接地板與建筑接地體之間，應采用線芯截面面積不小于 25mm² 的銅芯絕緣導線連接。

條文說明

10.2 系統接地

10.2.1-10.2.4 這四條規定了系統接地裝置的接地電阻以及接地線的要求。

布線

11.1 一般規定

11.2 室內布線

一般規定

11.1.1 火災自動報警系統的傳輸線路和 50V 以下供電的控制線路，應采用電壓等級不低于交流 300V/500V 的銅芯絕緣導線或銅芯電纜。采用交流 220V/380V 的供電和控制線路，應采用電壓等級不低于交流450V/750V 的銅芯絕緣導線或銅芯電纜。
11.1.2 火災自動報警系統傳輸線路的線芯截面選擇，除應滿足自動報警裝置技術條件的要求外，還應滿足機械強度的要求。銅芯絕緣導線和銅芯電纜線芯的最小截面面積，不應小于表 11.1.2 的規定。

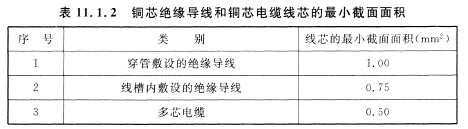

銅芯絕緣導線和銅芯電纜線芯的最小截面面積

11.1.3 火災自動報警系統的供電線路和傳輸線路設置在室外時，應埋地敷設。
11.1.4 火災自動報警系統的供電線路和傳輸線路設置在地（水）下隧道或濕度大于 90% 的場所時，線路及接線處應做防水處理。
11.1.5 采用無線通信方式的系統設計，應符合下列規定：
1 無線通信模塊的設置間距不應大于額定通信距離的 75% 。
2 無線通信模塊應設置在明顯部位，且應有明顯標識。

條文說明

11.1 一般規定

11.1.1 本條規定了火災自動報警系統的各級線路的選型要求。
11.1.2 本條規定了火災自動報警系統傳輸線的最小截面積，主要是考慮線路應具有的帶載能力和機械強度的要求。
11.1.3 本條規定了火災自動報警系統的供電線路和傳輸線路在室外敷設的要求，主要考慮保障系統運行的穩定性。
11.1.4 本條規定了火災自動報警系統的供電線路和傳輸線路在地（水）下隧道或濕度大于 90% 的場所的敷設規定，潮濕環境大大降低供電線路和傳輸線路的絕緣特性，直接影響系統運行的穩定性。
11.1.5 本條規定了當采用無線通信方式構成火災自動報警系統時，無線通信模塊的設置要求，主要考慮保障系統運行可靠。

11.2 室內布線

11.2.1 火災自動報警系統的傳輸線路應采用金屬管、可撓（金屬）電氣導管、B1 級以上的鋼性塑料管或封閉式線槽保護。

11.2.2 火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。

11.2.3 線路暗敷設時，應采用金屬管、可撓（金屬）電氣導管或 B1 級以上的剛性塑料管保護，并應敷設在不燃燒體的結構層內，且保護層厚度不宜小于 30mm ；線路明敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉線槽保護。礦物絕緣類不燃性電纜可直接明敷。

11.2.4 火災自動報警系統用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。受條件限制必須合用時，應將火災自動報警系統用的電纜和電力、照明用的低壓配電線路電纜分別布置在豎井的兩側。

11.2.5 不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。

11.2.6 采用穿管水平敷設時，除報警總線外，不同防火分區的線路不應穿入同一根管內。

11.2.7 從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路，均應加金屬保護管保護。

11.2.8 火災探測器的傳輸線路，宜選擇不同顏色的絕緣導線或電纜。正極“十”線應為紅色，負極“一”線應為藍色或黑色。同一工程中相同用途導線的顏色應一致，接線端子應有標號。

條文說明

11.2 室內布線

11.2.1 火災自動報警系統的傳輸線路穿線導管與低壓配電系統的穿線導管相同，應采用金屬管、B1 級以上的剛性塑料管或封閉式線槽等幾種，敷設方式為暗敷或明敷。

B1 級以上的剛性塑料管要求符合同家標準《電工電子產品著火危險試驗第 14 部分：試驗火焰 lkW 標稱預混合型火焰設備、確認試驗方法和導則》GB/T 5169.14-2007 規定的燃燒試驗要求。

11.2.2 由于火災自動報警系統的供電線路、消防聯動控制線路需要在火災時繼續工作，應具有相應的耐火性能，因此這里規定此類線路應采用耐火類銅芯絕緣導線或電纜。對于其他傳輸線等要求采用阻燃型或阻燃耐火電線電纜，以避免其在火災中發生延燃。

本條是保證火災自動報警系統運行穩定性和可靠性，及對其他建筑消防設施聯動控制可靠性的基本技術要求，所以將本條確定為強制性條文。

11.2.3 線路暗敷設時，盡可能敷設在非燃燒體的結構層內，其保護層厚度不宜小于 30mm ，因管線在混凝土內可以起保護作用，能防止火災發生時消防控制、通信和警報、傳輸線路中斷。由于火災自動報警系統線路的相對重要性，所以這部分的穿線導管選擇要求較高，只有在暗敷時才允許采用 B1 級以上的剛性塑料管；線路明敷設時，只能采用金屬管或金屬線槽。

11.2.4 為防止強電系統對屬弱電系統的火災自動報警設備的干擾，火災自動報警系統的電纜與電力電纜不宜在同一豎井內敷設。

11.2.5 不同電壓等級的線纜如果合用線槽應進行隔板分隔。

11.2.6 為便于維護和管理，不同防火分區的傳輸線路不應穿入同一根管內。

11.2.7 考慮到線路敷設的安全性，不穿管的線路易遭損壞，故作此規定。

11.2.8 本條規定主要是為便于接線和維修。
