JTY-GD-G3型點型光電感煙火災探測器







一、海灣JTY-GD-G3T點型光電感煙火災探測器(簡述煙感)概述:
JTY-GD-G3T點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。JTY-GD-G3T探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強,適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

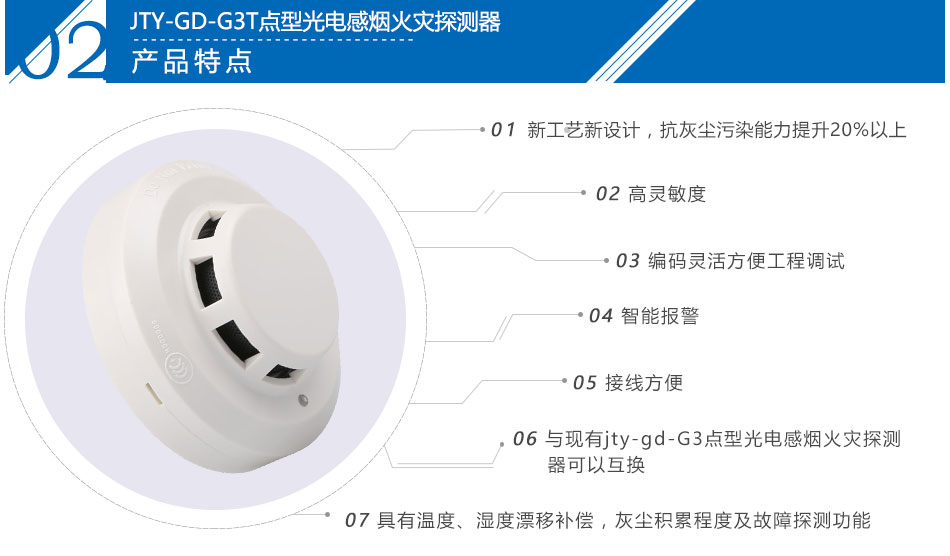

二、海灣JTY-GD-G3T點型光電感煙火災探測器特點:
1.地址編碼可由電子編碼器事先寫入,也可由控制器直接更改,工程調試簡便可靠。
2.單片機實時采樣處理數據、并能保存14個歷史數據,曲線顯示跟蹤現場情況。
3.具有溫度、濕度漂移補償,灰塵積累程度及故障探測功能。
4.無極性二總線信號。

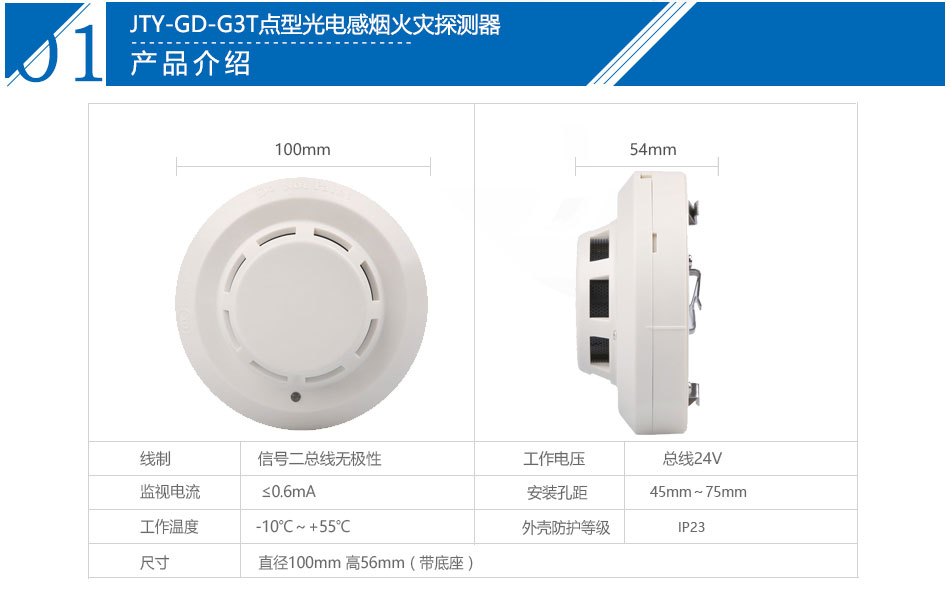

三、海灣JTY-GD-G3T點型光電感煙火災探測器技術特性:
1.JTY-GD-G3T煙感探頭工作電壓:信號總線電壓:總線24V 允許范圍:16V~28V
2.JTY-GD-G3T工作電流:監視電流≤0.6mA 報警電流≤1.8mA
3.指示燈:報警確認燈,紅色,巡檢時閃爍,報警時常亮
4.編碼方式:電子編碼(編碼范圍為1~242)
5.保護面積:當空間高度為6米~12米時,一個探測器的保護面積,對一般保護場所而言為80平方米??臻g高度為6米以下時,保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
6.線制:信號二總線無極性
7.使用環境:
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
8.外形尺寸:直徑100mm 高56mm(帶底座)
9.外殼防護等級:IP23
10.殼體材料和顏色:ABS,象牙白
11.重量:約120g
12.安裝孔距:45mm~75mm
13.執行標準:GB 4715-2005
四、JTY-GD-G3T感煙火災探測器保護面積
當空間高度為6m~12m時,一個探測器的保護面積,對一般保護場所而言為80m2。空間高度為6m以下時,保護面積為60m2。具體參數應以《火災自動報警系統設計規范》(GB50116)為準。
五、JTY-GD-G3T感煙火災探測器結構特征、安裝與布線

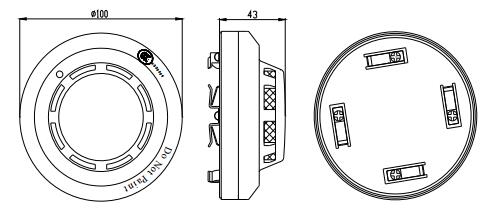

探測器的外形結構示意圖如圖1-1:

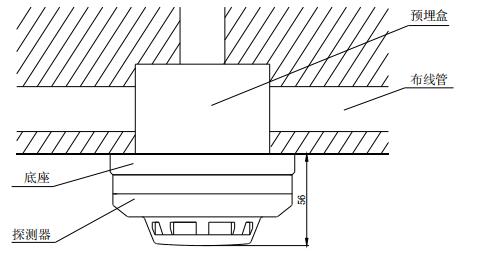

JTY-GD-G3感煙探測器安裝方式如圖1-2:

接線盒可采用86H50型標準預埋盒,其結構尺寸外形示意圖如圖1-3:

DZ-02探測器通用底座外形示意圖如圖1-4:

底座上有4個導體片,片上帶接線端子,底座上不設定位卡,便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
布線要求:探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線,穿金屬管或阻燃管敷設。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.yyssss.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
