海灣JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入海灣公司生產的各類火災報警控制器，完成探測器的信號處理。

　　JTW-ZOM-GSTN9812(Ex)探測器防爆類型為本質安全型，產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定。

二、海灣JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器產品特點


　　海灣JTW-ZOM-GSTN9812(Ex)探測器采用無極性二總線信號，地址碼可由編碼器實現寫入，工程調試方便。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失，且具有良好的抗化學腐蝕性。

　　1.探測器外形示意圖如下圖所示。

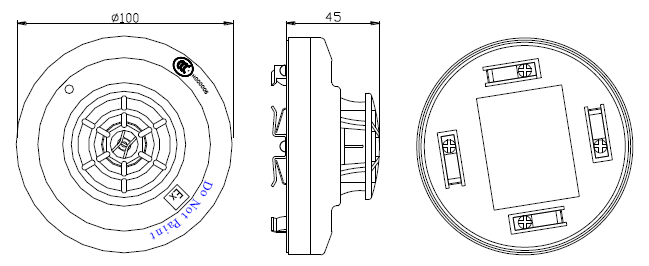

探測器外形示意圖

　　2.工作原理

　　探測器采用熱敏電阻作為傳感器，利用熱敏電阻對環境溫度敏感的特性來獲取環境溫度信息。內部電路將該信息轉換為電壓信號后傳送到單片機。單片機通過內置的智能算法對信號進行分析處理，同時判斷當前是否處于火警或故障狀態，并向控制器發送當前的狀態信息。

　　警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。

　　1.探測器安裝方式如下圖所示。

探測器安裝示意圖

　　2.接線方式

　　探測器的防爆底座示意圖如圖所示。底座上有4個導體片，1，3導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1，3接線端子上（不分極性），另一對導體片用來輔助固定探測器。

　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

探測器底座示意圖

　　3.布線要求

　　底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。

　　注：為避免接線混亂，應采用不同顏色的線進行區別。
