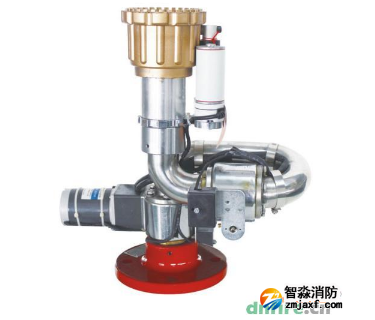

PSKD20電控消防水炮系統安裝指導

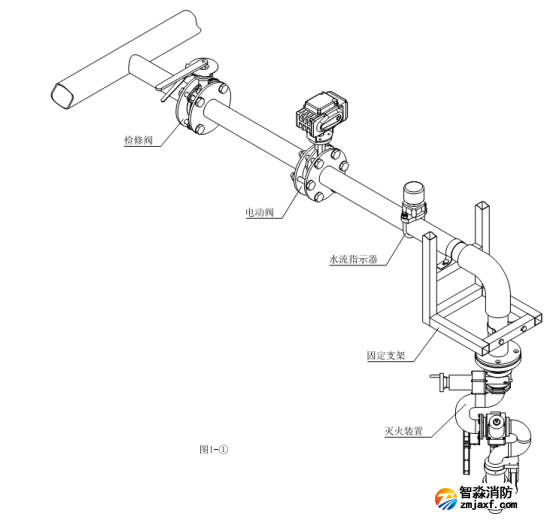

PSKD20電控消防水炮滅火裝置管路安裝圖如圖1-①所示，詳細安裝方法如圖1-②、1-③、1-④、1-⑤、圖1-⑥、1-⑦所示

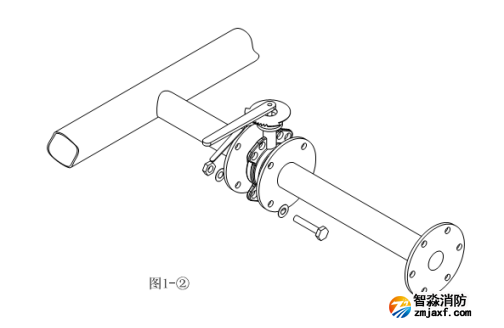

1、如圖1-②將兩管法蘭和檢修閥的孔依次對齊，然后將放上一個平墊的螺絲從一側插入安裝孔，再在另一側放上平墊，旋上螺母后用扳手?jǐn)Q緊到時適當程度，其它孔按相同方法完成。

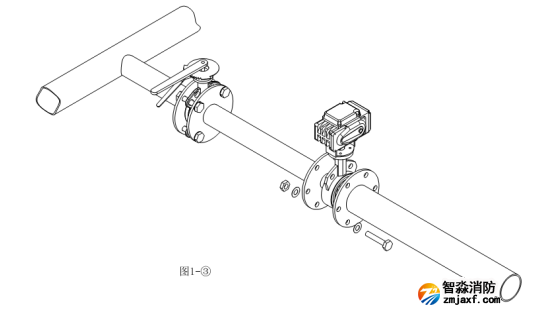

2、如圖1-③將兩管法蘭和電動閥的孔依次對齊，然后將放上一個平墊的螺絲從一側插入安裝孔，再在另一側放上平墊，旋上螺母后用扳手?jǐn)Q緊到時適當程度，其它孔按相同方法完成。

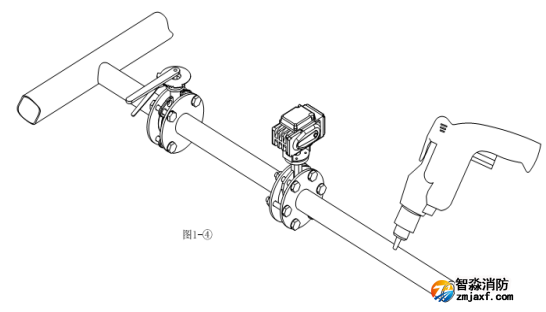

3、如圖1-④用電動手鉆、開孔器在水管適當位置鉆一個適當大小的孔。DN100/DN80水流指示器開Φ50的孔。

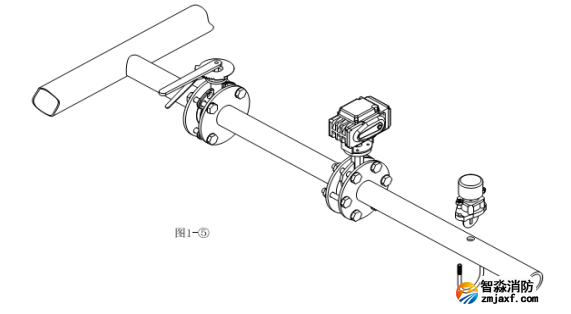

4、如圖1-⑤將水流指示器的U形扣拆開，然后將水流指示器上的橡皮柄塞入圖1-④用電動手鉆鉆的孔中，再依形貼在水管上(要確保密封圈套在水流指示器上)，最后如圖將U形扣穿過水管和水流指示器的安裝孔，把螺母旋緊到適當程度。

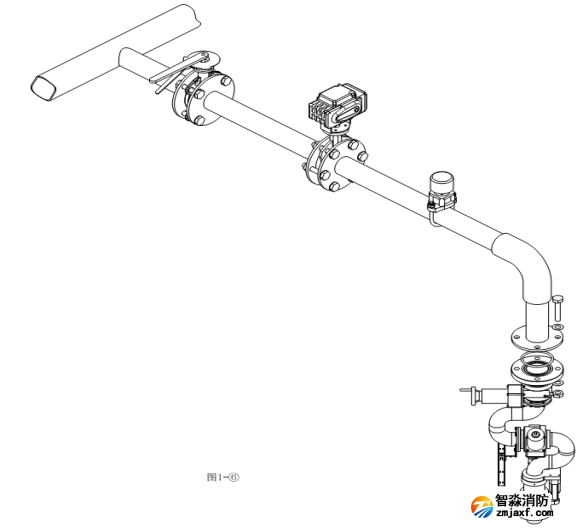

5、如圖圖1-⑥在兩管法蘭之間放入密封圈后依次將法蘭孔對齊，然后將放上一個平墊的螺絲從一側插入安裝孔，再在另一側放上平墊，旋上螺母后用扳手?jǐn)Q緊到時適當程度，其它孔按相同方法完成。

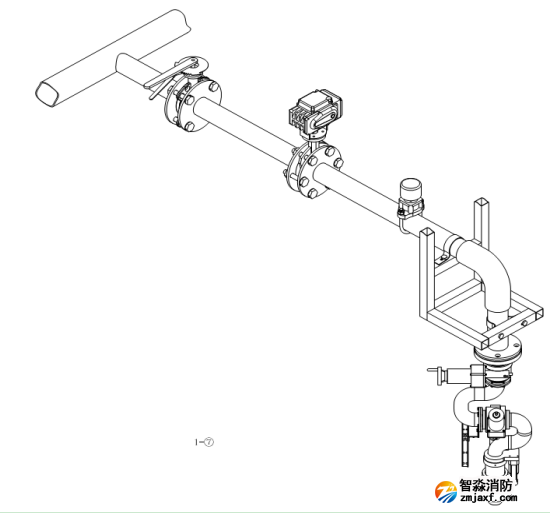

6、如圖1-⑦安裝固定支架，值得注意的是因?yàn)榘惭b環境不同，固定支架有不同的安裝樣式，請您根據現場情況選擇最適合的安裝樣式，安裝固定支架的主要目的是防止消防炮全流噴射時后坐力引起的震動和晃動。供水管路的安裝不盡之外應嚴格按照管路安裝規范進行。

管路設備安裝注意事項：手動信號蝶閥、電動蝶閥、水流指示器應水平安裝，裝炮法蘭口應垂直向下且法蘭盤盤面應該水平。
