GST-LD-8317氣體噴灑指示燈結構特征、安裝與布線
文章來源:www.yyssss.com作者:海灣消防公司人氣:1522日期:2019-05-02 17:15:57
海灣GST-LD-8317氣體噴灑指示燈結構特征、安裝與布線GST-LD-8317噴灑燈外形示意圖如圖所示

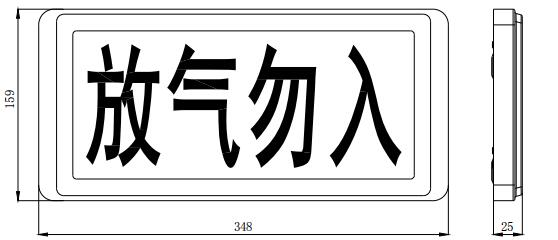

噴灑燈外形示意圖如圖5-14所示。

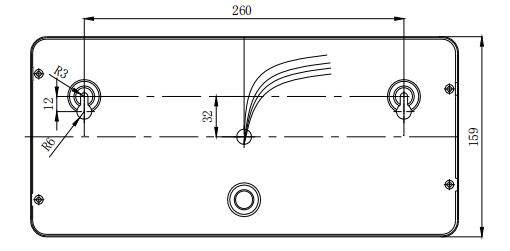

噴灑燈安裝方式采用壁掛方式。先安裝兩只M6×60膨脹螺栓,安裝孔距為260mm(見圖5-15),再將噴灑燈接好線,調節好膨脹螺栓的高度,將噴灑燈緊掛在墻上。也可將外殼上蓋打開,把膨脹螺栓的螺母擰緊。

噴灑燈端子示意圖如圖5-16所示。

D1、D2:接DC24V,無極性。
Z1、Z2:接控制器兩總線,無極性
布線要求:信號總線Z1、Z2采用阻燃RVS雙絞線,截面積≥1。0mm2;電源線D1、D2采用阻燃BV線,截面積≥1。5mm2。
五、海灣GST-LD-8317氣體噴灑指示燈應用方法

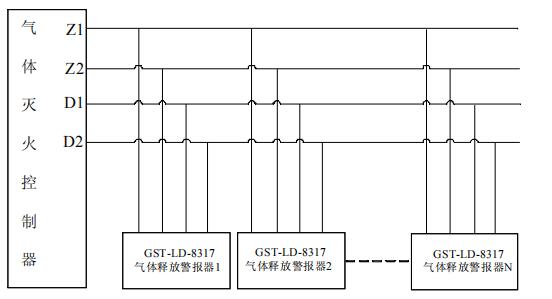

噴灑燈與氣體滅火控制器的總線和電源DC24V相連,實現噴灑噴灑功能。具體連接方法如圖5-17所示。
