海灣:GST-QKP01氣體滅火控制器與現場設備、鋼瓶及消防主機聯網接線

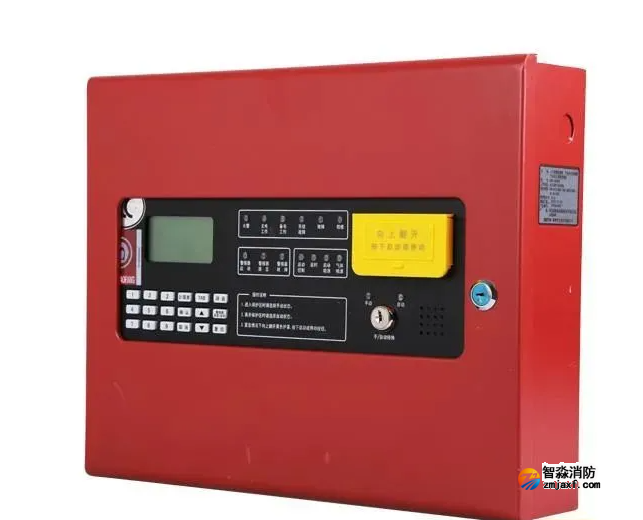

GST-QKP01氣體滅火控制器

GST-QKP01氣體滅火控制器可配接火災探測器(感煙、感溫、火焰)、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等,具有火災探測和氣體滅火控制功能,可實現1個防火區的火災報警和氣體滅火控制。
GST-QKP01氣體滅火控制器與現場設備接線的典型接法如下圖:

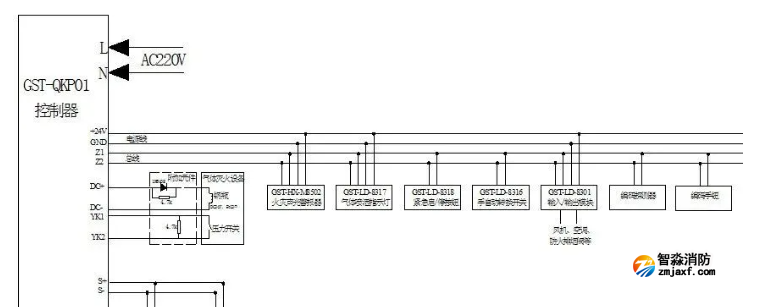

GST-QKP01氣體滅火控制器與現場設備接線圖
GST-QKP01驅動鋼瓶電磁閥輸出的布線方式如下圖所示:

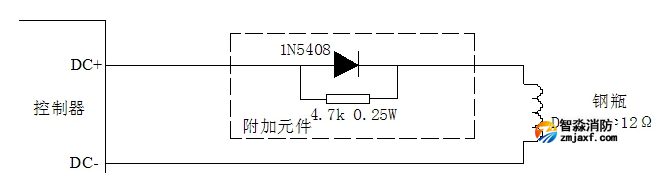

氣體滅火控制器與鋼瓶電磁閥接線圖
附加元件應置于線路的末端、接近鋼瓶電磁閥處。反饋信號接氣體滅火控制器的YK1、YK2端子。
GST-QKP01可通過本地網卡與海灣消防的火災報警控制器(聯動型)聯網,本地網卡分兩種,結構示意圖如下圖所示,看、處接線端子數量就可以明顯分辨出。

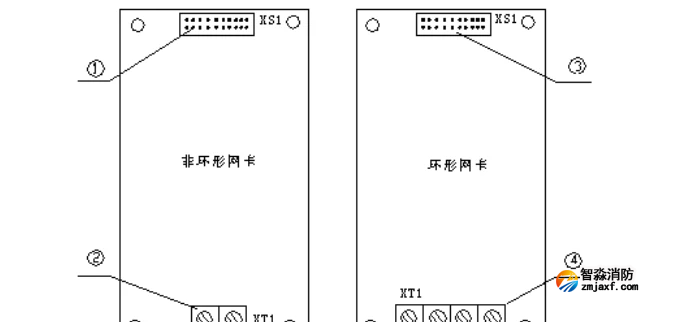

GST-QKP01氣體滅火控制器聯網卡
、:20P數據線,接GST-QKP01控制器主板。
、:RS-485網絡通訊線(A、B)。
組成GST控制網絡時GST-QKP01本地網卡的通訊線端子均接入RS-485網絡總線,下圖為GST-QKP01兩種本地網卡分別與GST5000火災報警控制器(GST5000為例)聯網接線示意圖。

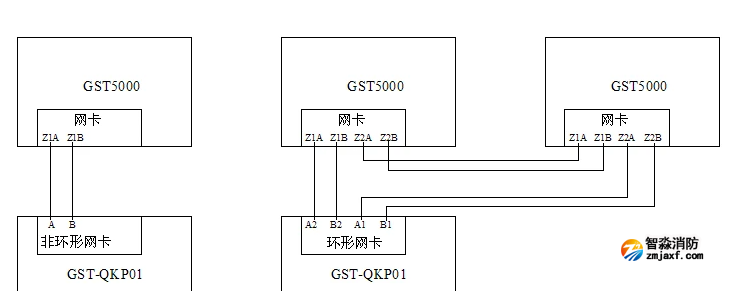

氣體滅火控制器與消防主機接線圖
環形聯網,即使某一處的線路出現故障斷路了,也不影響整個系統的聯網通訊,比較適合要求高的場所。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
