綜合管廊解決方案第三彈！聯網解決方案
前幾期，海灣君給大家介紹了海灣城市綜合管廊智慧消防解決方案的方案組成、各系統詳細介紹、方案特點及系統集成優勢說明。這期，海灣君要給大家講講我們的聯網解決方案。
海灣君
聯網解決方案綜述
1.海灣城市綜合管廊智慧消防解決方案中的火災自動報警及消防聯動控制系統、可燃?xì)怏w探測報警系統、電氣火災監控系統、消防應急照明及疏散指示系統、防火門監控系統，各系統均通過光纖進行環形聯網，各個系統集中機設置在監控中心，并且集中連接到火災自動報警系統集中機，信息均可在圖形顯示裝置上顯示。2.消防電源監控系統通過光纖進行環形聯網，監控中心的消防電源監控主機將信息直接接入圖形顯示裝置。3.線型光纖感溫火災探測系統在現場設備間將信息上傳至火災自動報警控制器，通過聯網將信息上傳至監控中心的工作站。
1.火災自動報警系統聯網方案說明
1.產品選擇：CAN環形光纖轉換器

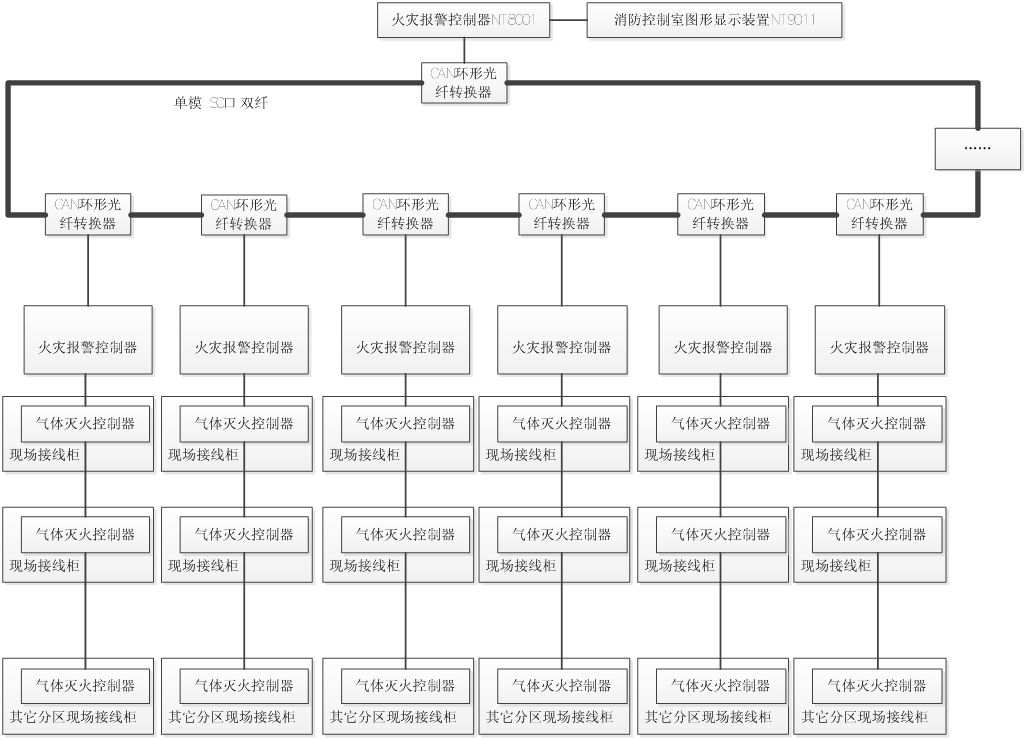

2.各個分變電所火災報警控制器與監控中心火災報警控制器主機網絡結構采用環形聯網結構； 通過CAN環形光纖轉換器將監控中心主機和各個分變電所主機相連接；
3.分變電所內火災報警控制器與防火分區內氣體滅火控制器主機采用拓?fù)浞绞铰?lián)網。
如下圖所示：
1.粗線為單模SC口雙纖。
2.細線為CAN聯網線，選用截面積不小于1.5
mm²的雙色雙絞阻燃或阻燃耐火電線電纜（要求每千米線全程阻抗小于28Ω）。
2. 防火門監控系統聯網方案說明
1.產品選擇：光纖轉換器

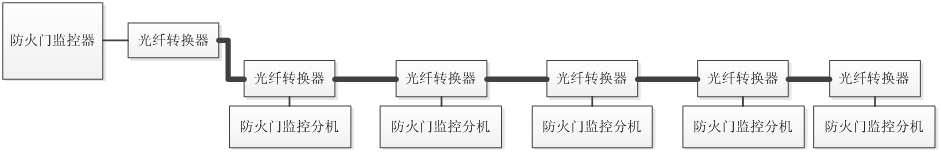

2.各個防火門監控分機與監控中心防火門主機網絡結構采用拓?fù)渎?lián)網結構； 通過光纖轉換器將監控中心防火門主機和各個場所的防火門監控分機相連接；
如下圖所示：
CAN環形光纖轉換器接線示意圖
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.yyssss.com/；海灣服務熱線：18910580194
