建筑電氣火災監控系統設計配電系統問題

 01、《供配電系統設計規范》GB50052-2009所指的“雙重電源”的標準是什么？

  答：雙重電源在GB50052-2009中3.0.2一級負荷應由雙重電源供電，當一電源發生故障時，另一電源不應同時受到損壞。

  其條文說明：3．0．2條文采用的“雙重電源”一詞引用了《國際電工詞匯》IEC60050．601—1985第601章中的術語第601—02—19條“duplicatesupply”。因地區大電力網在主網電壓上部是并網的，用電部門無論從電網取幾回電源進線，也無法得到嚴格意義上的兩個獨立電源。所以這里指的雙重電源可以是分別來自不同電網的電源，或者來自同一電網但在運行時電路互相之間聯系很弱，或者來自同一個電網但其間的電氣距離較遠，一個電源系統任意一處出現異常運行時或發生短路故障時，另一個電源仍能不中斷供電，有利火災報警，這樣的電源都可視為雙重電源。一級負荷的供電應由雙重電源供電，而且不能同時損壞，只有必須滿足這兩個基本條件，才可能維持其中一個電源繼續供電。雙重電源可一用一備，亦可同時工作，各供一部分負荷。

  02、“雙重電源”和“兩回線路電源”的不同之處有哪些？

  答：3.0.7二級負荷的供電系統，宜由兩回線路供電。在負荷較小或地區供電條件困難時，二級負荷可由一回6kV及以上專用的架空線路供電。

  條文說明：3．0．7……對二級負荷的供電方式，因其停電影響還是比較大的，故應由兩回線路供電。兩回線路與雙重電源略有不同，二者都要求線路有兩個獨立部分，而后者還強調電源的相對獨立。只有當負荷較小或地區供電條件困難時，才允許由一回6kV及以上的專用架空線供電。這點主要考慮電纜發生故障后有時檢查故障點和修復需時較長，而一般架空線路修復方便(此點和電纜的故障率無關)。當線路自配電所引出采用電纜線路時，應采用兩回線路。

  03、滿足一級負荷電源的明確要求是什么？是否有電壓等級要求？

  答：3.0.2一級負荷應由雙重電源供電，當一電源發生故障時，另一電源不應同時受到損壞。并無電壓等級要求，可為高壓，也可為低壓供電。

  04、由35KV及以上電壓更急降壓站引出的兩路電源，可認為是相互獨立的電源嗎？一段35KV及以上降壓站母線的兩個出線回路是兩回線路電源，兩段母線各一路電源是雙重電源還是兩回線路電源？

  答：從不同母線段引出的電源，可視為相互獨立的，同一母線端引出的為兩回線。所以?xún)啥文妇€(xiàn)各一路電源是雙重電源。

  05、當柴油發電機組作為一級負荷的雙重電源之一時，EPS或UPS是否可視為增設的應急電源？

  答：可以，但要看用于何種負荷。EPS可用于照明，UPS可用于電子信息設備。

  06、《供配電系統設計規范》GB50052-2009第3.0.9條中“備用電源的負荷嚴禁接入應急供電系統”如何理解？要從發動機開始分開嗎？

  答：對重要負荷和消防負荷，可根據其容量最大者選取，因?yàn)槎卟⒉皇峭瑫r(shí)使用。對此條文行業內意見較大，備用和應急的概念是有明顯區別的。建筑中既有備用電源需求，又有應急電源的需求時，勢必要設置兩臺，這是不現實的。從電源的需求情況看，一級負荷由雙重電源供電已滿足規范要求，設置柴油發電機可作為備用電源。

  07、大型建筑群體、大底盤商業綜合體，消防負荷計算及柴油發電機組容量如何確定？

  答：這些類型的建筑，消防負荷按照一處火災最大消防負荷運行數量統計。系數按1取。

  08、對二級負荷的供電有哪些具體要求？

  答：民規修編：3.2.11二級負荷的供電應符合下列要求：1）二級負荷的外部電源進線宜由雙回線路供電。當負荷較小或地區供電條件困難時，二級負荷可由一回10kV及以上專用的架空線路供電；2）當建筑物由一路中壓電源供電時，二級負荷可由兩臺變壓器各引一路低壓回路在負荷端配電箱處自動切換供電；3）當建筑物由雙重電源供電時，可由兩臺變壓器的兩個低壓母線段中的一段母線引出一路供電。

  09、大型商業群為人員密集區域，除經營管理用計算機系統用電外，其內的消防負荷是否必須按一級負荷中特別重要的負荷設計？

  答：既然是大型商業群，見GB50016第5.1，5.1.1民用建筑根據其建筑高度和層數可分為單、多層民用建筑和高層民用建筑。高層民用建筑根據其建筑高度、使用功能和樓層的建筑面積可分為一類和二類。民用建筑的分類應符合表5.1.1的規定。

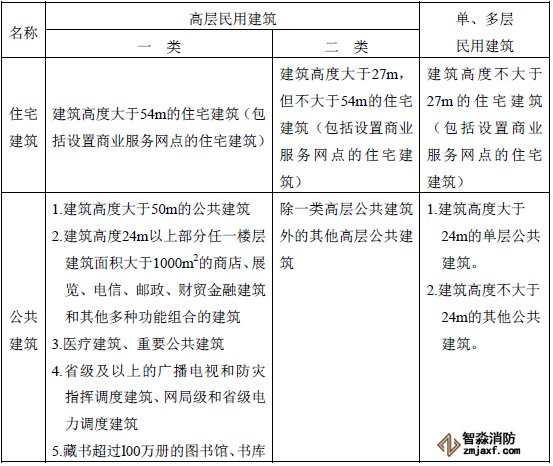

  表5.1.1民用建筑的分類

  注：

  1.表中未列入的建筑，其類別應根據本表類比確定。

  2.除本規范另有規定外，宿舍、公寓等住宅類居住建筑的防火要求，應符合本規范有關公共建筑的規定；群房的防火要求應符合本規范有關高層建筑的要求。

  再根據GB50016中10.1.1下列建筑物、儲罐（區〉和堆場的消防用電應按一級負荷供電：

  3.一類高層民用建筑。

  10.1.2下列建筑物、儲罐（區）和堆場的消防用電應按二級負荷供電：

  4.二類高層民用建筑；

  5.座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000m2的商店和展覽建筑，省（市）級及以上的廣播電視、電信和財貿金融建筑，室外消防用水量大于25L/s的其他公共建筑。

  10.1.3除本規范第10.1.1和10.1.2條外的建筑物、儲罐（區〉和堆場等的消防用電，可按三級負荷供電。

  10、三級負荷的消防泵的配電是否可以單電源供電？

  答：可以。

  11、大型、中型商場營業廳的照明為二級負荷，如何滿足？

  答：50%交叉供電即可認為滿足要求。

  12、大型商場的空調用電為二級負荷，如何滿足？

  答：可單電源供電，低壓聯絡就滿足，在新修訂“民規”有此要求。

  13、當采用一路10KV進線帶兩臺變壓器、每臺變壓器低壓側各出一路末端切換的方式滿足二級負荷的供電要求嗎？滿足了兩回線路的要求，但10kV側是否滿足？一路10kV電源，進戶是架空還是埋地？

  答：GB50052第3.0.7二級負荷的供電系統，宜由兩回線路供電。在負荷較小或地區供電條件困難時，二級負荷可由一回6kV及以上專用的架空線路供電。

  14、供電系統中變壓器的容量是否要考慮一臺變壓器檢修或維護時另一臺變壓器是否滿足全部一級負荷及二級負荷？

  答：是，供電的原則：滿足一、二級負荷。例如某項目，一級負荷300kW，二級負荷650kW，一、二級負荷總?cè)萘?50kW，假設功率因數為0.9，則總的容量換算成kVA為1055kVA。變壓器考慮一臺故障或維修，另一臺變壓器要帶全部的一、二級負荷，變壓器不能選擇1000kVA，應選用1250kVA的才能滿足要求。

  15、功率因數指標過低會導致哪些問題？為什么要提高功率因數？

  答：電網無功電流加大，導致線損加大。
