海灣消防電話總機TS-GSTN60安裝接線圖
海灣消防電話總機TS-GSTN60安裝接線圖
一、消防電話總機特點
1、采用兩總線控制??倷C(jī)、電話分機及電話插孔接口之間兩總線連接,使得系統布線達到最小化,工程施工簡單。
2、系統容量大。在兩總線上最多可監控 99 個總線分機或插孔接口。
總機系統實時自動巡檢,及時檢測出分機故障和線路故障。分機摘機,總機將在 2 秒之內
出呼叫反應。
3、總機采用液晶漢字圖形顯示,可以非常直觀的顯示各項功能操作及通話呼叫狀態,使用非常便利。
4、總機中使用了一片大容量的 FLASH 存儲器,可以存儲9 小時以上的通話錄音,及500 條記錄,能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容,外形示意圖見圖7- 2。

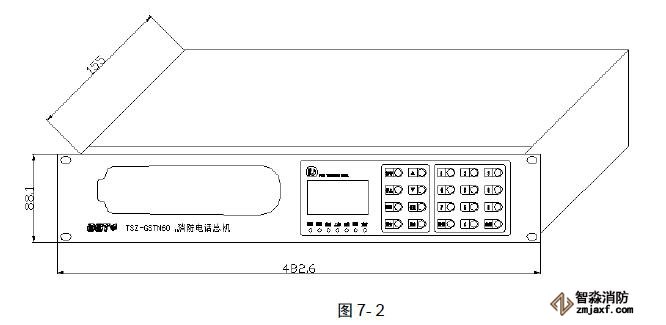

TSZ-GSTN60消防電話總機外形尺寸圖
二、主要技術指標
1、電源:直流 24V±10%,總機最大工作電流約0.5A
2、總線線路電阻(包括導線電阻和連接點接觸電阻):最大不超過70 歐姆
3、總線容量:最多 99 個編碼地址
4、總線長度:最大 1500 米
5、話音頻率范圍:300~3400Hz
6、話音傳輸損耗:<5dB
7、工作環境:環境溫度:-10~55℃;相對濕度:≤ 95%
8、電話總機的尺寸和重量
尺寸:482.6mm×88.1mm×155mm(寬×高×厚)
重量:2.5kg
三、結構特征、安裝與布線
電話總機的安裝方式采用2U 標準上架式結構。線路傳輸?shù)恼Z音信號是小幅度的模擬信號,極易受到空間輻射、報警系統、廣播系統等信號干擾,所以現場布線時,電話系統的穿線管道應獨立敷設,不要同報警系統、廣播系統等線路同管穿線,采用的導線宜選用截面積不小于1.0mm2 的屏蔽雙色雙絞線,這樣可以保證清晰的話音質量。

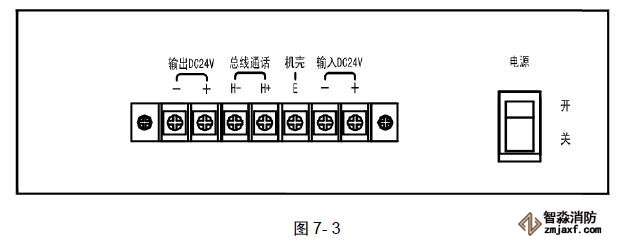

TSZ-GSTN60消防電話總機接線端子圖
圖7-3 中,“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器,接線時分正負極性,接反不能正常工作,但不會損壞總線部件。“輸入DC24V 和機殼E”連接外部直流電源和AC220V 保護地。
