海灣消防報警系統設備接線圖(總系統圖)
海灣消防報警系統設備接線圖(總系統圖)
一,說明：

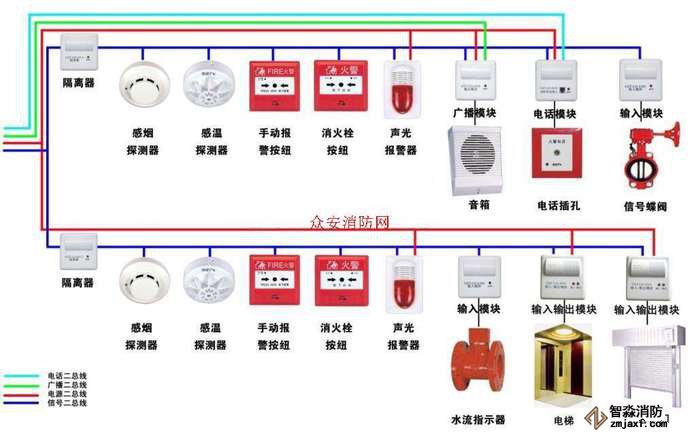

海灣消防設備接線圖主要布線有：信號二總線,電源二總線,消防廣播二總線,消防電話二總線,備電電壓為DC24V。
只接信號二總線的有：隔離模塊GST-LD-8313,感煙探測器,感溫火災探測器,手動火災報警按鈕,消火栓按鈕,輸入模塊GST-LD-8300
接信號線和電源線的有：火災聲光報警器,廣播模塊,電話模塊,輸入輸出控制模塊
二，布線要求
火災自動報警系統布線前，應核對設計文件的要求對材料進行檢查，導線的種類、電壓等級應符合設計文件要求；并按照下列要求進行布線。
1.火災自動報警系統的布線，應符合國家標準《建筑電氣裝置工程施工質量驗收規范》(GB 50303—2015）的規定。火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。
2.導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。敷設在多塵或**場所管路的管口和管子連接處，均應做密封處理。
3.管路超過下列長度時，應在便于接線處裝設接線盒：
（1）管子長度每超過30m，無彎曲時；
（2）管子長度每超過20m，有1個彎曲時；
（3）管子長度每超過10m，有2個彎曲時；
（4）管子長度每超過8m，有3個彎曲時。
4.金屬管子入盒，盒外側應套鎖母，內側應裝護口；在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。
5.線槽敷設時，應在下列部位設置吊點或支點：
（1）線槽始端、終端及接頭處；
（2）距接線盒0.2m處；
（3）線槽轉角或分支處；
（4）直線段不大于3m處。
6.線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。
7.火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.yyssss.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.yyssss.com/；海灣服務熱線：18910580194
