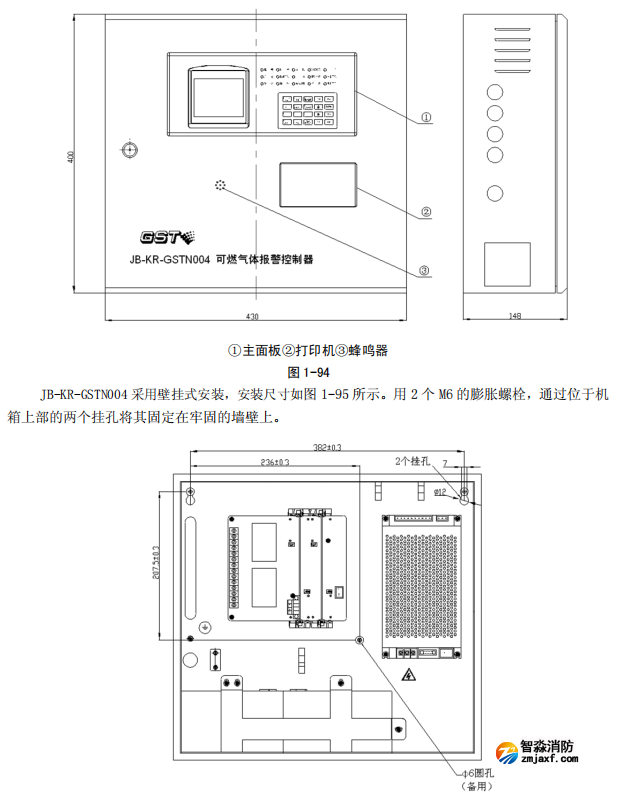

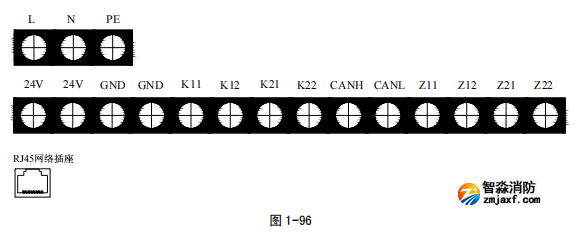

L、N、PE:交流 220V 接線端子，L 為火線，N 為零線，PE 為保護接地。

24V、GND:輔助電源輸出端子。

K11、K12:控制輸出1接線端子，可設置為常開或常閉。

K21、K22:控制輸出2接線端子，可設置為常開或常閉。

Z11、Z12:回路1無極性總線輸出端子，連接編碼型總線設備。

Z21、Z22:未使用。

CANH、CANL:CAN 通訊端子，與火災報警控制器聯網。

RJ45 網絡插座:RS-232/RS-422 通訊端口，選配 RS-232/RS-422 通訊板時使用，用于連接圖形顯示裝置。

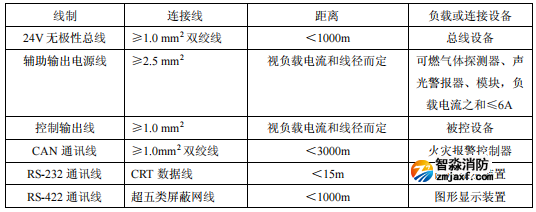

布線要求:

交流電源線應采用耐壓 750V 以上的三芯絕緣線。

機殼保護接地線宜用截面積≥4mm?的銅導線，接地電阻應小于40。

輔助電源輸出(24V，GND)連接線應選用截面積>2.5mm?線纜，應根據負載電流和線徑計算線長，保證末端電壓高于用電設備的最低工作電壓。

控制輸出線應選用截面積>1.0m㎡ 線纜，應根據負載電流和線徑計算線長，保證末端電壓高于用電設備的最低工作電壓。

無極性總線(Z11，Z12)應選用截面積>1.0mm 的雙絞線，最長不超過 1000m。

CAN通訊總線連線應選用截面積>1.0mm雙絞線，最大線長不超過3000m。

RJ45 網絡插座線:選用 RS-232 通訊時，使用 CRT 數據線(選配 RS-232/RS-422 通訊板時附帶),最大線長不超過 15m;選用 RS-422 通訊時,推薦使用超五類屏蔽網線,最大線長 1000m。

系統應用

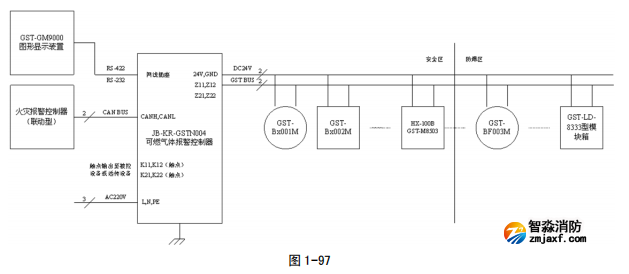

可燃?xì)怏w報警控制器系統應用如圖 1-97。
