特點

海灣JTY-HM-GST103線型光束感煙火災探測器(以下簡稱探測器)為反射式線型紅外光束感煙探測器。 本探測器總線輸出方式。當探測器與我公司生產的控制器連接使用時，可通過總線完成二者之間狀 態信息的傳遞，探測器本身可通過我公司生產的電子編碼器進行編碼，編碼范圍在 1～242 之間。探 測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

探測器的靈敏度可通過電子編碼器進行現場設置。可用于歷史性建筑、倉庫、大型存儲區、購 物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于 有輕微煙塵的空間。探測器具有以下特點： （1） 調試簡單:調試過程中可見激光指示光路，兩位數碼管顯示接收光強；

（2） 探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；

（3） 內置微處理器，智能化火警、故障判斷；

（4） 具有自診斷功能，可以監測探測器的內部故障；

（5） 具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收 信號減小的因素可自動進行補償；

（6） 電子編碼，地址碼可現場設定；

（7） 可現場設置四個級別的靈敏度；

（8） 執行標準：GB 14003-2005。

主要技術指標

（1） 工作電壓：脈沖 24V（電壓范圍 16V～28V）

（2） 工作電流： 電源電流：監視電流≤1.2mA 報警電流≤5mA 調試電流≤20mA

（3） 調節角度：-6 度～+6 度

（4） 光路定向相依性角度：±0.5 度

（5） 靈敏度等級(默認二級)： 一級靈敏度：2.6dB （最靈敏） 二級靈敏度：3.6dB 三級靈敏度：4.6dB 四級靈敏度：5.6dB （最不靈敏）

（6） 探測器的狀態指示：

      調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。

      正常監視狀態：紅色指示燈周期性閃爍。

      火警：探測器報火警時探測器火警指示燈點亮，火警信號可通過總線傳遞給控制器，火 警信號需由控制器清除。

      故障：黃色指示燈點亮，故障信號通過總線傳遞給控制器，如果故障恢復，探測器的故 障信號由探測器自動消除。

      光路被全部遮擋：探測器報故障，黃色指示燈被點亮。移除遮擋物后故障清除，黃色指 示燈熄滅。

注意

當探測器檢測到遮擋故障后，若檢測到遮擋繼續增加，將由故障狀態轉成火警狀態。火警 狀態將保持，可由控制器發送復位命令或探測器重新上電來恢復。

（7） 使用環境： 溫 度：-10?C～+55?C 相對濕度≤95%，無凝露

（8） 保護面積：探測器最大保護面積為 14×100＝1400m2，最大寬度為 14m

（9） 光路長度：5m～100m

（10） 防護等級：普通環境應用時，外殼防護等級為 IP20； 特殊環境應用時，經膠封工藝處理后，外殼防護等級為 IP66。

（11） 外形尺寸： 長度：206mm 寬度：94mm 厚度：95mm

（12） 殼體材料和顏色：ABS，灰色

（13） 重量：約 450g

（14） 安裝孔間距： 預埋安裝尺寸：158mm 明裝固定孔間距： 79mm×96mm

結構特征、安裝與布線

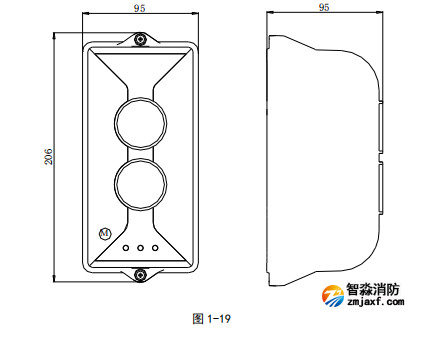

本探測器外形示意圖如圖 1-19：

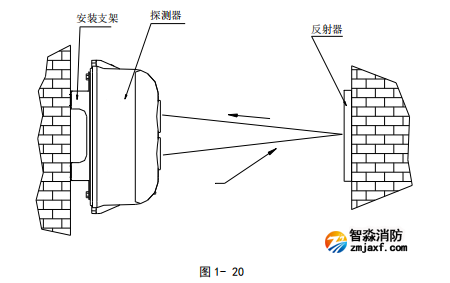

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，探測器外形安裝示意圖如圖 1-20：

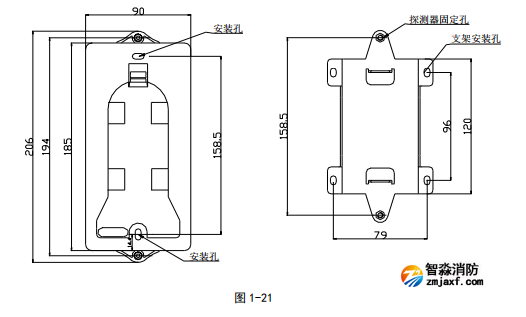

探測器采用明裝安裝，安裝方式有兩種：穿線管預埋和穿線管明裝。當穿線管預埋時，可將探測器底殼安裝在 86H50 型預埋盒的上方；當穿線管明裝時，采用支架安裝方式，底殼安裝孔距及支架安裝孔

尺寸如圖 1-21 所示。

當探測器與反射器間的安裝距離大于等于 5m（小于等于 40m）時，需安裝 1 塊反射器；安裝距

離小于 10m 時，需要在反射板上粘貼遮光面膜（物資代碼：20103775，單獨訂購）來減小反射面積。

當探測器與反射器間的安裝距離大于 40m（小于等于 100m）時，需安裝 4 塊反射器。單塊反射

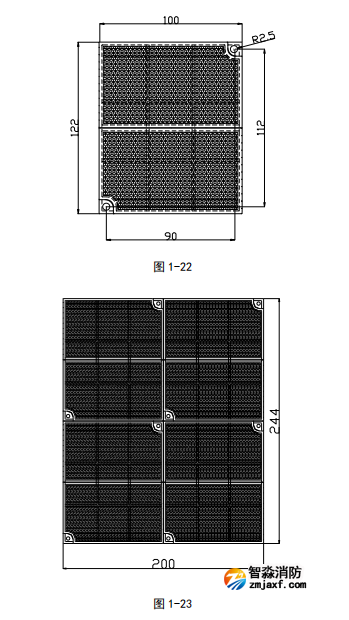

器安裝需用兩只?6 塑料脹釘將其固定，安裝尺寸如圖 1-22 所示，四塊反射器安裝時應擺放緊密，

反射器之間不應留空隙，安裝示意圖如圖 1-23 所示（圖未按比例）。

探測器需要與火災報警控制器信號總線（無極性）連接，總線接探測器的接線端子 Z1、Z2 上，反射器不需接線。

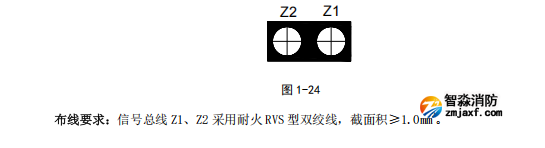

接線端子示意圖如圖 1-24。
