海灣GST-MD-M9514型火災光警報器接線安裝技術
海灣GST-MD-M9514型火災光警報器接線安裝技術
特點
GST-MD-M9514 火災光警報器用于顯示室內火災探測器報警情況。一般安裝在巡視觀察方便的地
方,如會議室、餐廳、房間等門口上方,當房間內探測器報警時,警報器上的指示燈根據警報器設
置的設備類型可以自動閃亮,也可以通過控制器聯動啟動閃亮,使工作人員在不進入室內的情況下
就可知道室內的探測器已觸發報警。
GST-MD-M9514 火災光警報器為編碼型警報器,可直接接入火災報警控制器的信號二總線。
主要技術指標
(1)工作電壓:總線 24V
(2)監視電流≤0.6mA
(3)動作電流≤5mA
(4)線制:直接接入火災報警控制器信號二總線
(5)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(6) 外殼防護等級:IP30
(7) 執行標準:GB 26851-2011
(8) 外形尺寸:
86mm×86mm×43mm(帶底殼)
結構特征、安裝與布線

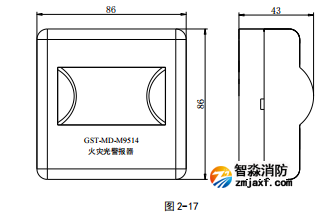

火災光警報器的外形結構示意圖如圖 2-17

火災光警報器采用明裝,進線管預埋安裝,將底盒安裝在 86H50 型預埋盒上,安裝方法與 GSTLD-8319 型輸入模塊相同。
火災光警報器正中處有一紅色高亮度發光區,當對應的探測器觸發時,該區紅燈閃亮?;馂?zāi)光警報器的對外端子示意圖如圖 2-18:

其中:
Z1、Z2 為與對應探測器信號二總線的接線端子
布線要求:Z1、Z2 信號總線采截面積≥1.0mm2 的耐火 RVS 型雙絞線。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
