海灣GST-HX-F8503 型火災聲光警報器接線安裝技術
文章來源:www.yyssss.com作者:海灣消防公司人氣:637日期:2025-03-10 11:06:46
海灣GST-HX-F8503型火災聲光警報器接線安裝技術

特點

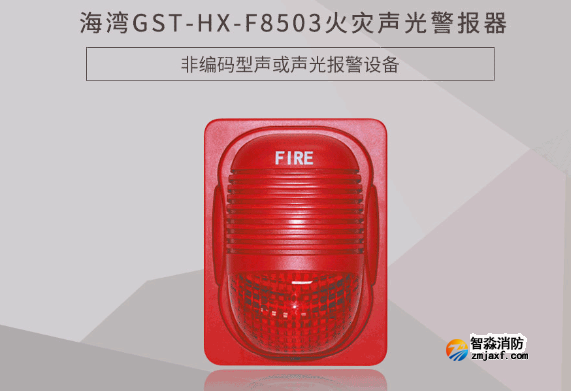

海灣GST-HX-F8503型火災聲光警報器是一種安裝在現場的非編碼型聲或聲光報警設備,用于在火
災發生時提醒現場人員注意。在警報器輸入端加入 DC24V 即可發出聲光報警信號。若想將非編碼型
警報器與火災報警控制器連接,需接入編碼型聯動控制模塊,如 GST-LD-8301A 型輸入/輸出模塊。
主要技術指標
(1)工作電壓:DC24V
(2)工作電流≤60mA
(3)線制:與電源線采用無極性二線制連接
(4)聲壓級:85dB~115dB(正前方 3m 水平處(A 計權))
(5)閃光頻率:1.0Hz~1.5Hz
(6)變調周期:4s(1±20%)
(7)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(8) 外殼防護等級:IP30
(9) 執行標準:GB 26851-2011
(10) 外形尺寸:106mm×142mm×62mm
結構特征、安裝與布線
GST-HX-F8503 型警報器外形及安裝方法均與 GST-HX-M8503 型警報器相同。警報器底殼端子
說明:
D1、D2:接 DC24V 電源,無極性
布線要求:采用截面積≥1.5mm2的耐火 BV 線。
