海灣GST-LD-8369H環型總線隔離器接線安裝技術
文章來源:www.yyssss.com作者:海灣消防公司人氣:426日期:2025-06-12 11:52:17
海灣GST-LD-8369H環型總線隔離器接線安裝技術
特點
海灣GST-LD-8369H環型總線隔離器,主要用于隔離總線上發生短路的部分,保證總線上的其它設備
正常工作。待故障修復后,總線隔離器可將被隔離出去的部分重新納入系統。并且,使用隔離器便
于確定總線發生短路的位置。
采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電磁
干擾有良好的抑制能力;
端口采用電壓檢測,產品性能更可靠。
主要技術指標
(1)工作電壓:總線 24V 允許范圍:16V~28V
(2)工作電流:待機電流≤0.15mA 動作電流≤1.28mA
(3)動作確認燈:黃色
(4)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(5)外殼防護等級:IP30
(6)外形尺寸:
86mm×50mm×31mm (帶底殼)
結構特征、安裝與布線

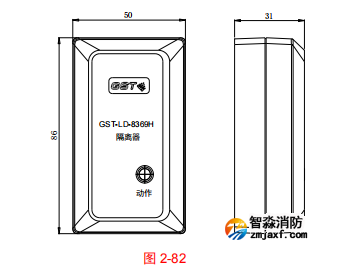

隔離器的外形尺寸及結構如圖 2-82:

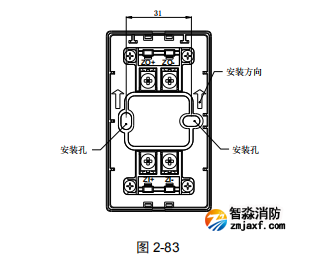

其端子示意圖如錯誤!未找到引用源。83:

其中:
ZI+、ZI-:輸入信號總線, ZI+為正極,ZI-為負極;
ZO+、ZO-:輸出信號總線,ZO+為正極,ZO-為負極;
布線要求:直接與信號二總線連接,無需其它布線??蛇x用截面積≥1.0mm2的耐火 RVS 雙絞線
應用方法
串入總線,2 個相鄰隔離器之間不能超過 32 個設備。
