特點
JB-QB-GST100 型火災報警控制器是海灣公司為適應國內外小工程、小點數的需求而推出的新一
代火災報警控制器,特別適合洗浴歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的
應用。
JB-QB-GST100 火災報警控制器主要具有以下特點:
(1)本控制器體積小,極大方便了工程安裝,同時外形設計美觀,可很好的與安裝場所融合為
一體;
(2)控制器具有漢字液晶顯示,可同時顯示兩種信息;
(3)引入消防防火分區的概念,最大容量為 8 個獨立分區+1 個公共區;每一獨立分區可單獨指
示報警、監管、故障、屏蔽狀態;具有分區注釋信息卡片,可手寫或打?。恢甘局庇^;
(4)系統調試簡單,本控制器可自動識別總線設備;具有自動分區功能,也可手動調整分區;
(5)控制器每一分區均具有預警功能,使用預警功能可以有效的減少在惡劣環境下誤報警;
(6)具有現場提示功能,每個區域發生火警后,自動聯動本區和公共區域的警報器,可分別設
置本區和公共區域聯動警報器的延時時間,最大延時均為 600 秒。
主要技術指標
(1) 液晶屏規格:122×32 點
(2) 控制器容量:最大 128 個總線設備,8 個警報器
(3) 線制:控制器與探測器間采用無極性信號二總線連接
(4) 使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
(5) 電源:
主電:AC220V+10%
-15%
備電:DC24V 2.3Ah 密封鉛酸電池
(6) 功耗:
監控功耗≤10W
最大功耗≤15W
(7) 輔助電源輸出:24V/1A
(8) 控制器外形尺寸:300mm×210mm×91mm
結構特征、安裝與布線

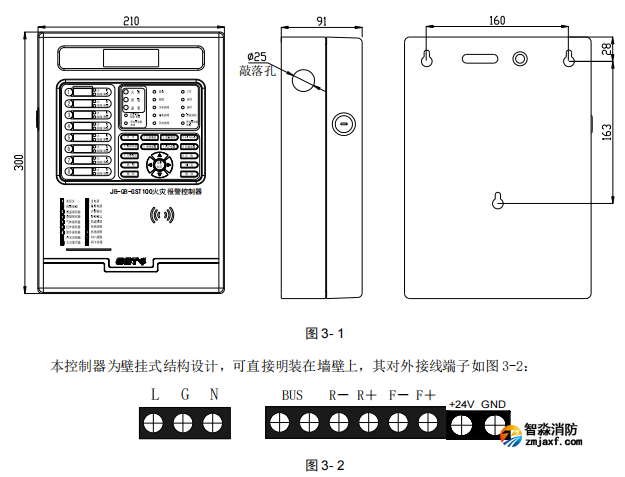

JB-QB-GST100 火災報警控制器的外形尺寸示意圖如圖 3-1:

其中:
L、PG、N:交流 220V 接線端子及機殼保護接地線端子
BUS:探測器總線(無極性);
R+、R-:警鈴輸出端子,觸點容量 DC24V/0.3A
F+、F-:火警輸出端子,觸點容量 DC24V/0.3A
+24V、GND: DC24V/1A 輔助電源輸出端子
注:輔助電源輸出、R+、R-警鈴輸出及 F+、F-火警輸出的最大有源輸出容量和為 DC24V/1A。
布線要求:
信號二總線采用耐火 RVS 雙絞線,截面積≥1.0mm2
DC24V 輸出線采用耐火 BV 線,截面積≥2.5mm2
應用設計舉例
參見第二部分 GST 火災自動報警及消防聯動控制系統設計參考。
