1.7.1 特點
海灣JB-QG-GST9000H火災報警控制器/消防聯動控制器和JB-QT-GST9000H火災報警控制器/消防聯
動控制器(以下簡稱 GST9000H)是海灣公司充分調研消防市場新的需求,總結多年消防工程經驗,
融會國標 GB4717-2005《火災報警控制器》和 GB16806-2006《消防聯動控制系統》的要求和精神,
并參考了 GB 4717-201X《火災報警控制器》報批稿、歐洲標準 EN54-2 和 EN 54-4 的相關要求而設
計的新一代報警聯動一體化智能控制器。
該系列控制器可與我公司生產的各類開關量型、模擬量型、數字智能型火災探測器和控制模塊連
接,從而構成一個集總線、多線于一身的報警聯動一體化控制器,是消防工程的最佳選擇。
主要特點如下:
(1) 單機容量大、可靠性高。本控制器采用本控制器采用柜式/琴臺結構,單臺容量可達 60 個回
路總計 14520 個總線制報警聯動點,充分滿足大型單體建筑中的區域消防報警系統的設計要
求?;芈钒彘g電氣隔離,一條總線的短路、接地故障不影響其它總線的正常工作,完全摒除
了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備,控制器都設有不掉電備份,
保證系統調試完成時注冊到的設備全部受到監控。
(2) 圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面,不同信息采用不同窗口顯示,界
面清晰易懂、方便直觀,通過簡單的操作(通過鍵盤的數字鍵或方向鍵操作)就可實現系統
提供的多種功能。另外新的便捷操作途徑,使用戶可以大幅度提高效率。
①檢查鎖方便用戶或檢查人員迅速查看系統內設備情況。
②手自動轉換鎖和聯動啟動按鈕方便在緊急情況下快速切換控制狀態,快速進入聯動狀態。
③支持觸屏操作(此功能僅限選配),方便用戶查看信息。
(3) 靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成,
配置靈活方便,通過調整接入的回路板數實現總線設備從 1 點到 4840 點間的任意配置。若
接入聯網接口卡或其他接口卡,豐富的接口使系統還可以連接其他消防設備。
(4) 配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤,智能手動消防啟動盤上的每
一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯,完成對該總線制聯動設
備的啟/??刂?。
(5) 配備直接控制盤。本控制器配備直接控制盤,可對消防泵、排煙機、送風機等重要設備進行
直接控制。本控制盤具有輸出線斷線、短路故障檢測功能,可最大限度的保障控制盤本身與
終端設備之間連接的可靠性。直接控制盤實現兩線對啟停雙控設備的控制。
(6) 調試方便快捷。為方便用戶及工作人員使用,控制中增加了一些便捷的調試方式,可以快速
明確控制設備狀態和發現問題。
①設備狀態查詢界面,一個界面顯示整個回路的設備狀態,報警、故障、屏蔽等狀態一目了然。
②快速打印整個回路的探測器污染度,方便設備維護保養。
③支持聯網上傳下載定義,也可以通過手機 APP 藍牙通訊上傳下載數據,遠程調試(支持云
端數據的上傳下載)和故障診斷。
④重碼檢測后重碼設備指示燈閃爍,容易識別。
1.7.2 主要技術指標
(1)液晶屏規格:800×600 點,10.4 英寸彩色液晶屏。
(2)控制器容量:
a. 最大 60 個總線制回路,每回路 242 個編碼地址點。
b. 手動盤≤12
C. 直控盤≤24
d. 卡槽數(回路板+通訊板)≤36

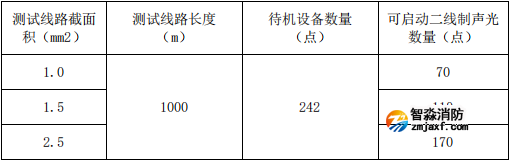

(3) 回路帶載能力:每回路最大輸出能力為 700mA,實際帶載情況應根據負載最大工作電流、線路
長度和線路截面積計算。為保證設備可靠工作,應確保線路末端電壓≥16V。下表給出不同線徑
條件下 1 個回路可配接的二線制聲光警報器數量作為參考。

(5) 外形尺寸
JB-QG-GST9000H 火災報警控制器/消防聯動控制器
外形尺寸(長×寬×高):550mm×460mm×1715mm
JB-QT-GST9000H 火災報警控制器/消防聯動控制器
外形尺寸(長×寬×高):1050mm×863mm×1273mm
1.7.3 結構特征、安裝與布線
同 GST5000H 火災報警控制器/消防聯動控制器。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
