海灣GST-LD-8335H手動自動狀態指示燈接線安裝技術
海灣GST-LD-8335H手動自動狀態指示燈接線安裝技術
9.1 海灣GST-LD-8335H手動自動狀態指示燈特點
GST-LD-8335H 手動自動狀態指示燈(以下簡稱指示燈)是氣體滅火系統的配套產品,用來指示
氣體滅火系統在手動狀態和自動狀態之間的轉換。通常安裝在防護區域內的明顯位置,以提醒現場
人員保護區內的實時狀態,本指示燈為編碼型,可與公司氣體滅火控制器(以下簡稱控制器)配套
使用。
9.2 海灣GST-LD-8335H手動自動狀態指示燈主要技術指標
(1) 工作電壓:總線 24V,允許范圍:DC16V~DC28V
(2)工作電流≤6mA
(3)編碼方式:電子編碼方式,編碼范圍可在 1~242 之間任意設定
(4)指示燈:
手動:紅色,控制器處于手動狀態時點亮;
自動:綠色,控制器處于自動狀態時點亮;
(5)線 制:與氣體滅火控制器采用無極性兩線制連接
(6)使用環境:
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
(7)殼體材料和顏色:阻燃 ABS 乳白色
(8)重量:約 680g
(9)外形尺寸:348mm×159mm×24mm
9.3 海灣GST-LD-8335H手動自動狀態指示燈結構特征、安裝與布線

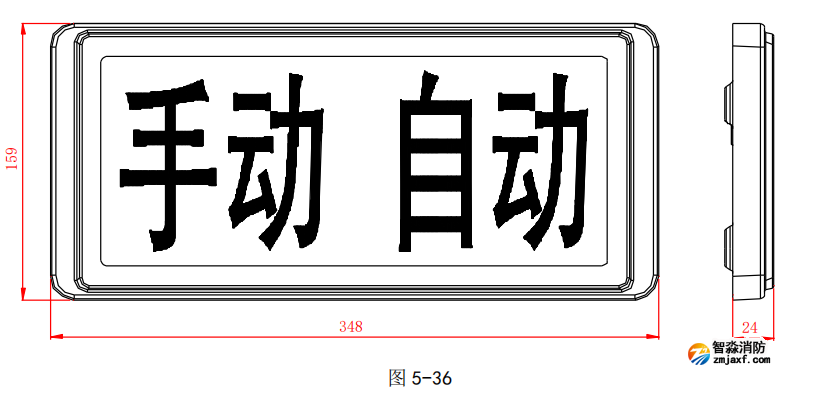

指示燈外形示意圖如圖 5-36 所示(單位:mm)

安裝前應首先檢查警報器外殼是否完好無損,標識是否齊全。

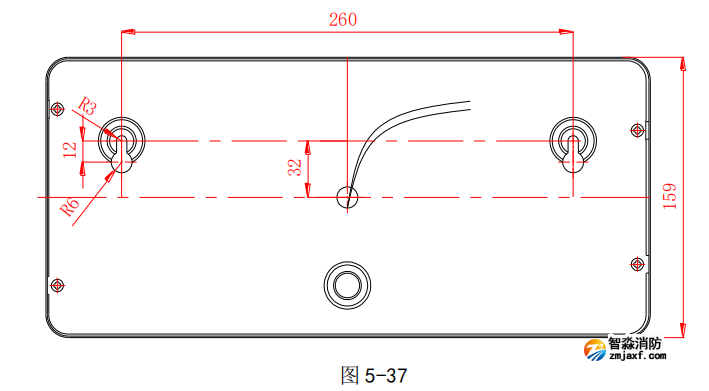

警報器壁掛方式:先安裝兩只 M6×60 膨脹螺栓,安裝孔距為 260mm(參見圖 5-37),再將警報
器接好線,調節好膨脹螺栓的高度,將警報器緊掛在墻上。

指示燈端子說明。
Z1、Z2:白色電纜線,接控制器兩總線,無極性。
布線要求:Z1、Z2,宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線。
9.4 海灣GST-LD-8335H手動自動狀態指示燈應用方法

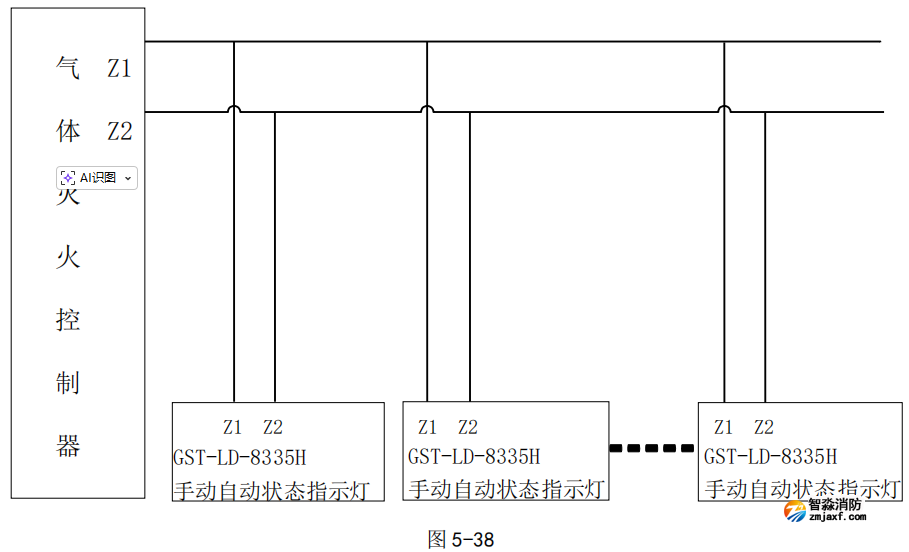

警報器與控制器的總線 DC24V 相連,實現氣體釋放顯示功能。具體連接方法如下圖 5-38。
