海灣GST-TS-Z01A型消防電話總機接線安裝技術

2.1 海灣GST-TS-Z01A型消防電話總機特點

海灣GST-TS-Z01A 型消防電話總機是消防通信專用設備，當發生火災報警時，由它可以提供方便快捷

的通信手段，是消防控制及其報警系統中不可缺少的通信設備。主要具有以下特點：

 （1）每臺總機可以連接最多 512 路消防電話分機或 51200 個消防電話插孔；

 （2）總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種

功能操作及通話呼叫狀態，使用非常便利；

 （3）在總機前面板上設計有 15 路的呼叫操作鍵，和現場電話分機形成一對一的按鍵操作，使得

呼叫通話操作非常直觀方便；

（4）總機中使用了固體錄音技術，可存儲呼叫通話記錄。

2.2 海灣GST-TS-Z01A型消防電話總機主要技術指標

（1）工作電壓：DC24V±10%

（2）工作電流≤0.5A

（3）允許消防電話分機環路電阻：<1000 歐姆

（4）頻率范圍：300～3400Hz

（5）串音電平：<-60dB

（6）傳輸損耗：<5dB

（7）使用環境：

 溫度：0℃～+40℃

 相對濕度≤95%，不結露

 （8）外形尺寸：

482.6mm×88.1mm×155.0mm(GST-TS-Z01A)

2.3 海灣GST-TS-Z01A型消防電話總機結構特征、安裝與布線

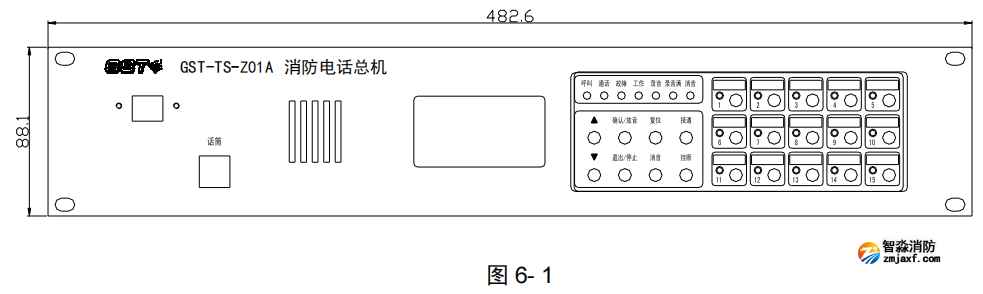

海灣GST-TS-Z01A 型消防電話總機外形尺寸及結構示意圖如圖 6- 1：

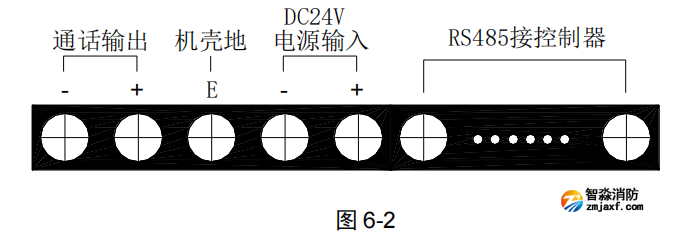

本消防電話總機采用標準插盤結構安裝，其后部示意圖如圖 6-2：

其中系統內部接線：

機殼地：與機架的地端相接

DC24V 電源輸入：接 DC24V

RS485 接控制器：與火災報警控制器相連接

系統外部接線：

通話輸出：消防電話總線，與 GST-LD-8304 接口連接

布線要求：通話輸出端子接線采用截面積≥1.0mm2的耐火 RVVP 屏蔽線，最大傳輸距離 1500 米。

特別注意：現場布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通話聲

產生很大的干擾。
