一、海灣JTY-GXM-GST4G吸氣式感煙火災探測器概述
海灣JTY-GXM-GST4G吸氣式感煙火災探測器，是一種通過空氣采樣管網采集空氣樣品、分析煙霧濃度的吸氣式煙霧探測報警器，因可探測到極低濃度的煙霧，故可在火災極早期進行預警報警，從而避免或減輕火災損失。探測報警系統可以很方便地和火災聯動裝置進行系統集成。探測報警系統還具有聯網、組網能力，從而方便建立煙霧探測報警系統數據采集控制中心，也可融入建筑物管理系統。

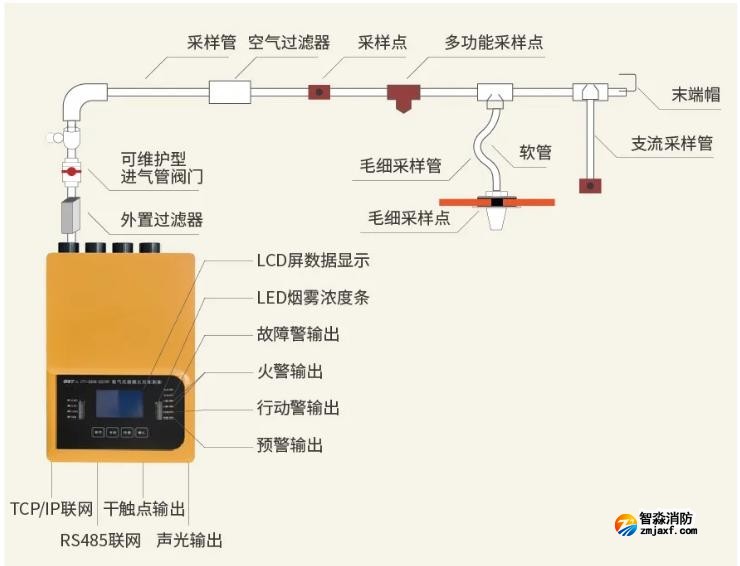

二、海灣JTY-GXM-GST4G吸氣式感煙火災探測器系統組成
吸氣式感煙火災探測器由煙霧探測報警器及管路系統組成。煙霧探測報警器內部由探測模塊、主控板、顯示操作面板及繼電器輸出板組成。管路系統由安裝部門提供。
內部包含兩個探測模塊，每個探測模塊有兩個進氣口，這樣共有四個進氣口。每個進氣口外接管路最長為120米，整機最多可以外接四個120米管路。采用U型管路時，單管80m，共640m。
三、海灣JTY-GXM-GST4G吸氣式感煙火災探測器功能特點
1、每個探測器的監測面積可達到4000平方米；
2、設有預警報、行動警報、火災警報、火災警報2 四級警報級別；
3、可遠程通訊組網，由監控中心監測每個探測器的煙霧濃度、氣流狀態以及設備運行狀態；
4、氣流實施監測，并根據設定的氣流閥值等級來判斷氣流是否堵塞或采樣管開裂；
5、本地顯示操作面板上顯示煙霧濃度、氣流狀態以及設備運行狀態；
6、組網方式：RS485。
四、海灣JTY-GXM-GST4G吸氣式感煙火災探測器技術參數
型號：JTY-GXM-GST4G
名稱：吸氣式感煙火災探測器
品牌：海灣
產品類別：探測型、管路采樣、高靈敏
探測光源：廣譜LED光源
探測腔數量：2個
探測地址：2個（通過總線接入海灣報警系統）
吸氣管路數量：4個
報警主機連接方式：探測器內置總線通訊接口卡，報警主機與探測器通過總線連接，主機可以接收探測器的報警和故障，主機可以對探測器進行復位。
探測器組網方式：485總線
工作電壓：DC24V，允許范圍DC20.4V-27.6V
工作電流：最大620mA
顯示屏：3.5寸TFT彩色液晶屏（工業級低溫屏）
IP防護等級：IP66
工作環境溫度：-40℃~+60℃
耐腐蝕性能：抽氣泵防水、防腐處理；整機通過磷化氫腐蝕測試
相對濕度：10%~95% 無凝露
靈敏度分辨率：0.001%obs/m
靈敏度：5級
探測器靈敏度：0.01%obs/m~0.8%obs/m
報警級別：預警、行動警、火警、火警2
最大采樣管長及最多采樣孔：
I型布管 單管最長120米，采樣孔數量最多25個；兩管合計最長480米，采樣孔最多100個；
I型布管 每個分支管路最長60米，采樣孔最多16個；8個分支管路合計最長640米，采樣孔最多128個。
最大保護面積：4000平方米
對外輸出接口：10個（故障1、預警1、行動警1、火警1、火警1-2；故障2、預警2、行動警2、火警2、火警2-2）
繼電器容量：1A/30V（電阻性負載）
機箱材料：V0阻燃塑料
重量：2.0kg
外形尺寸：317mm×215mm×120mm
探測器組網功能：可遠程通訊組網，由監控中心監測每個探測器的煙霧濃度、氣流狀態及設備運行狀態
五、海灣JTY-GXM-GST4G吸氣式感煙火災探測器應用場所
海灣JTY-GXM-GST2F吸氣式感煙火災探測器，是一種火災探測報警器，用于識別早期、極早期火情。具有廣闊的應用領域，比如：
1、煙草倉庫、車間；
2、移動基站；
3、設備機房、設備機柜；
4、古建筑、博物館、展覽館、檔案室、文物館、倉庫；
5、軍事設施、機場、電站；
6、無煙列車、巴士；等等，凡是需要極早發現火情、快速反應十分重要的場合，都是適用的。
