海灣GST-LD-8365H輸入/輸出模塊
海灣GST-LD-8365H輸入/輸出模塊

一、海灣GST-LD-8365H輸入/輸出模塊概述
海灣GST-LD-8365H輸入/輸出模塊,主要用于連接需要火災報警控制器控制的消防聯動設備,主要應用兩種情形:
1)被控設備控制端口提供12V~48V檢線電壓的場合,如卷簾門、消防電梯等,并可接收設備的動作回答信號;
2)8365H作為有源輸出的場合,如電磁閥、非編碼聲光等。
二、海灣GST-LD-8365H輸入/輸出模塊功能特點
◎兩線制低功耗設計;
◎采用32位ARM微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電磁干擾有良好抑制能力;
◎輸入、輸出均具有檢線功能,輸入信號隔離檢測,抗干擾能力強;
◎輸出觸點容量2A;
◎地址碼為電子編碼,可由電子編碼器事先寫入,也可由控制器直接更改,工程調試簡便可靠;
◎新型插拔式卡接結構,安裝、拆卸簡單方便,適合模塊箱等多種安裝方式。
三、海灣GST-LD-8365H輸入/輸出模塊技術參數
| 型號 | GST-LD-8365H |
| 名稱 | 輸入/輸出模塊 |
| 品牌 | 海灣 |
| 工作電壓 | 總線24V,允許范圍16V~28V; |
| 工作電流 | 無源輸出:總線監視電流≤0.73mA 總線啟動電流≤0.95mA; 有源輸出:總線監視電流≤0.92mA 總線啟動電流≤27.9mA; 注:當模塊有源輸出控制設備時,一條總線回路上配接此模式模塊數量不得超過 4 只。 |
| 輸出檢線 | 輸出線路發生短路、斷路,模塊將向控制器發送故障信號 |
| 無源輸出容量 | 容量為 DC30V/2A,正常時觸點阻值為 30kΩ,啟動后閉合,適用于 12V~48V 直流或交流 |
| 輸出控制方式 | 常開觸點輸出,有脈沖方式、電平方式,脈沖啟動時繼電器吸合時間為 10s; 有源輸出方式為恒功率輸出,功率為 0.3w。 |
| 編碼方式 | 電子編碼,占用一個總線編碼點,編碼范圍可在1~242之間任意設定 |
| 指示燈 | 輸入指示燈,紅色,正常巡檢時閃亮1次,總線電壓低故障時連續閃亮兩次,輸入故障時以2.5Hz、50%占空比閃爍,反饋時常亮; 輸出指示燈:紅色,待機時熄滅,輸出故障時以2.5Hz、50%占空比閃爍,啟動時常 |
| 線制 | 與火災報警控制器采用無極性信號二總線連接 |
| 外殼防護等級 | IP30 |
| 外殼材質 | ABS,白色 |
| 重量 | 約105.3g(帶底殼) |
| 外形尺寸 | 86mm×86mm×41mm |

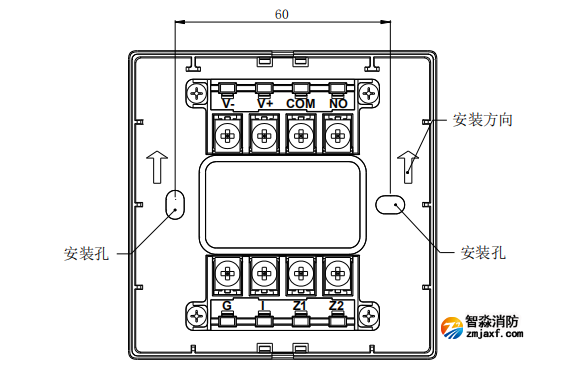

四、海灣GST-LD-8365H輸入/輸出模塊接線說明

Z1、Z2:接控制器兩總線,無極性;
I、G:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為常閉輸入或自回答);
COM、NO:無源常開輸出端子;
V+、V-:有源輸出端子;配置有源輸出時,V+和COM短接,NO、V-配接被控設備(NO為正極,V-為負極)。

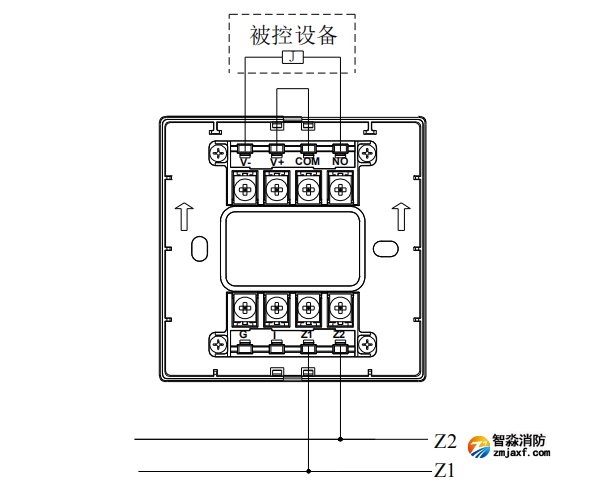

當模塊有源輸出控制設備時,一條總線回路上配接此模式模塊數量不得超過4只,輸入配置方式無變化,模塊與被控制設備接線方式如下圖所示:

有源輸出

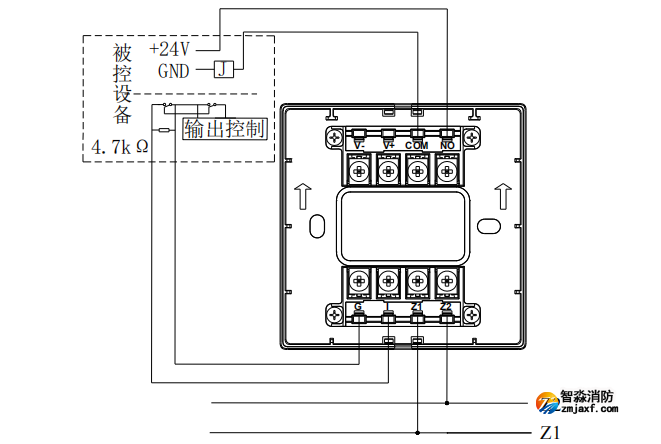

當輸出控制電壓由被控設備提供,此時模塊無源輸出觸點控制設備,模塊與被控制設備的接線示意圖:

無源輸出,輸入常開檢線
