GST-LD-8318型緊急啟停按鈕
文章來源:www.yyssss.com作者:海灣消防公司人氣:1850日期:2019-05-03 13:40:15



一、海灣GST-LD-8318緊急啟停按鈕概述
GST-LD-8318緊急啟/停按鈕是用于控制氣體滅火系統的啟動及停動。通常安裝在現場,當被保護的區域內發生火災時,按下緊急啟停按紐上的“按下噴灑”按鍵,即可向氣體滅火控制器(以下簡稱控制器)發出氣體噴灑請求信號。氣體滅火控制器發出氣體噴灑命令,經延時,啟動氣體噴灑電磁閥。在延時期間,若現場人員確認無火災發生,可立即按下“停止”按鍵,終止啟動。
按鈕為編碼方式,啟動和停動共占一個編碼點;按鈕可提供輸出無源常開觸點信號,可直接控制聲光警報器等設備。

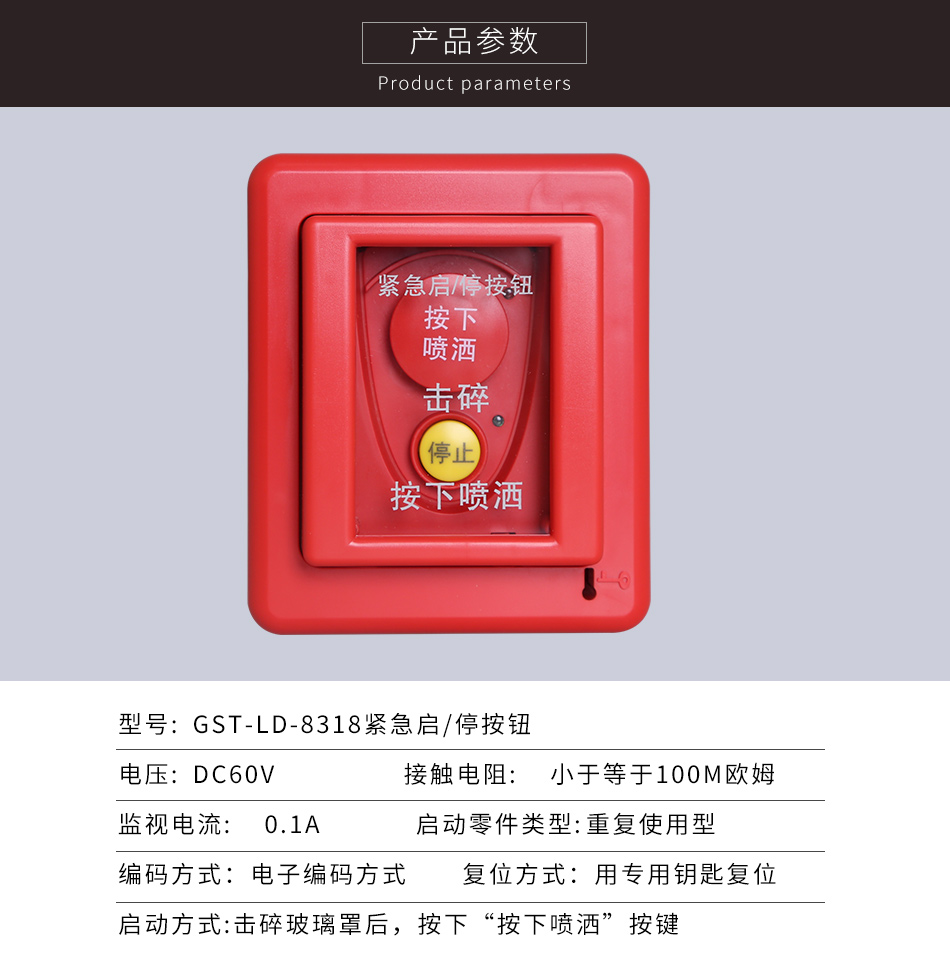

二、海灣GST-LD-8318緊急啟停按鈕主要技術指標
編碼方式:電子編碼方式,編碼范圍可在21~30之間任意設定
常開輸出觸點:額定值DC60V、0.1A,接觸電阻小于等于100M歐姆
啟動方式:擊碎玻璃罩后,按下“按下噴灑”按鍵
啟動零件類型:重復使用型
“按下噴灑”按鍵復位方式:用專用鑰匙復位
三、海灣GST-LD-8318緊急啟停按鈕應用方法

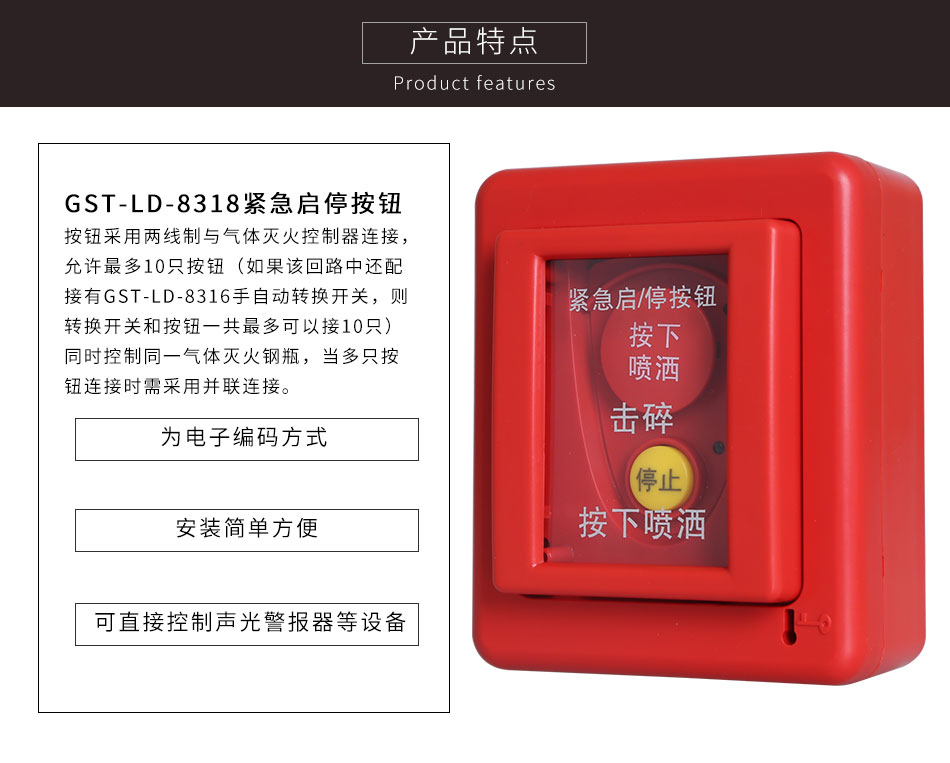

按鈕采用兩線制與氣體滅火控制器連接,允許最多10只按鈕(如果該回路中還配接有GST-LD-8316手自動轉換開關,則轉換開關和按鈕一共最多可以接10只)同時控制同一氣體滅火鋼瓶,當多只按鈕連接時需采用并聯連接。
四、海灣GST-LD-8318緊急啟停按鈕結構特征、安裝與布線

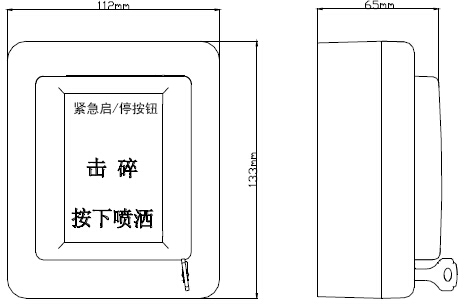

按鈕的外形示意圖如圖所示。

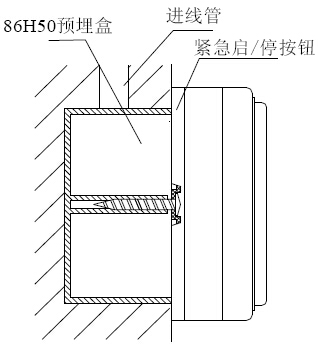

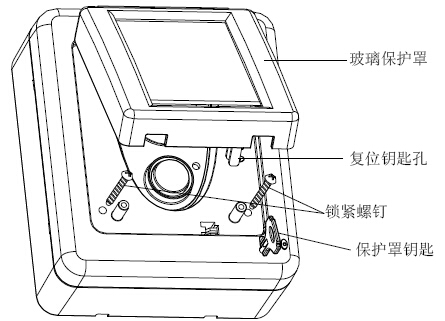

按鈕底殼與上蓋之間采用插接方式,通過兩個螺釘鎖緊如圖所示,底殼底部有安裝孔,安裝時將底殼安裝在86H50型預埋盒上,安裝方式見圖,安裝孔距如圖所示。

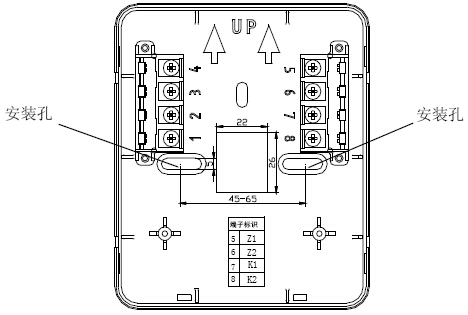

端子示意圖如圖所示。
Z1、Z2:無極性信號總線輸入。
K1、K2:啟動無源常開輸出。

布線要求:信號總線采用截面積不小于1.0mm2的雙絞線。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.yyssss.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
