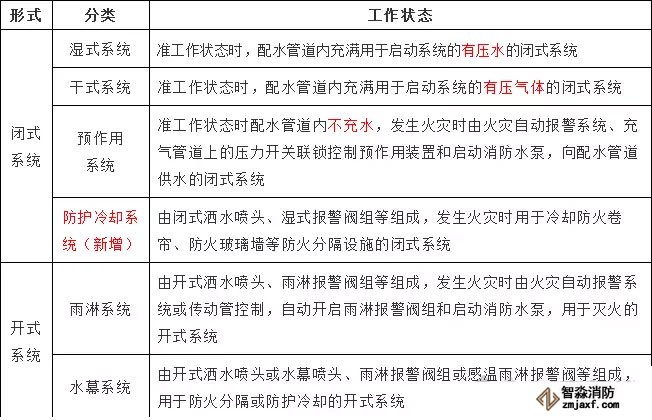

自動噴水滅火系統分類與組成

　　自動噴水滅火系統工作原理

　　火災時溫度上升，閉式消防噴頭爆破噴水，水流指示器動作反饋信號至報警控制器。同時，由于閥后壓力下降，濕式報警閥組打開，水力警鈴報警，壓力開關輸出起泵信號，啟動消防泵組，持續噴水滅火。

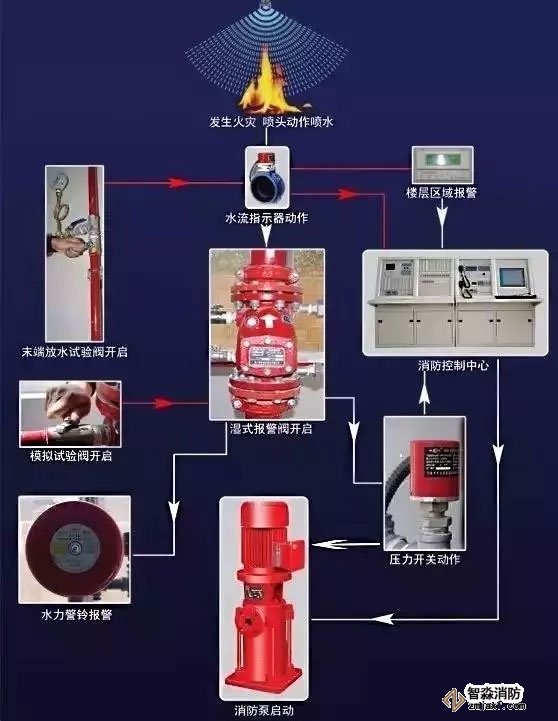

圖1 濕式系統工作流程圖

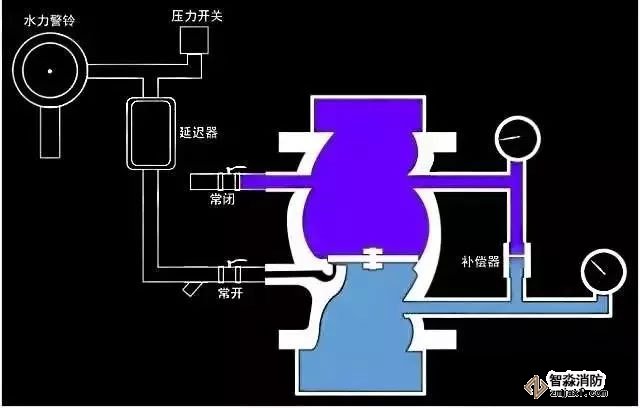

圖 2.1  濕式報警閥伺應狀態

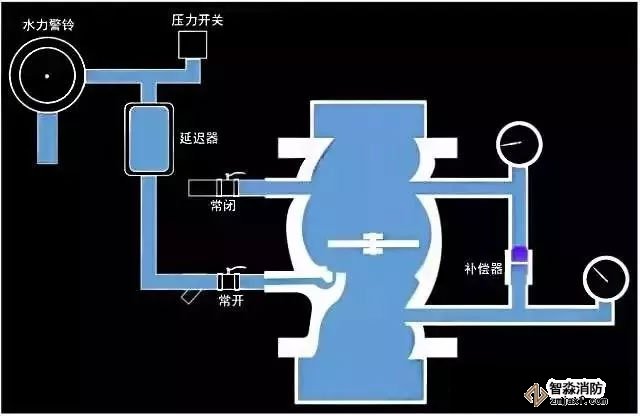

圖2.2濕式報警閥工作狀態



　　火災時溫度上升，閉式噴頭爆破，加速器動作排氣，水流指示器動作反饋信號至報警控制器，同時，由于閥后壓力下降，干式報警閥組打開，水力警鈴報警，壓力開關輸出起泵信號，啟動消防泵組，持續噴水滅火。

　　火災時，由火災自動報警系統自動開啟雨淋報警閥，配水管道開始排氣充水，使消防器材系統在閉式噴頭動作前轉換成濕式系統，并在閉式消防噴頭開啟后立即噴水。

　　火災時，由火災自動報警系統或傳動管自動控制開啟雨淋報警閥和供水泵，向消防器材系統管網供水，開式消防噴頭噴水。

　　火災時，由火災自動報警系統聯動開啟雨淋報警閥組和供水泵，向消防器材系統管網和消防噴頭供水

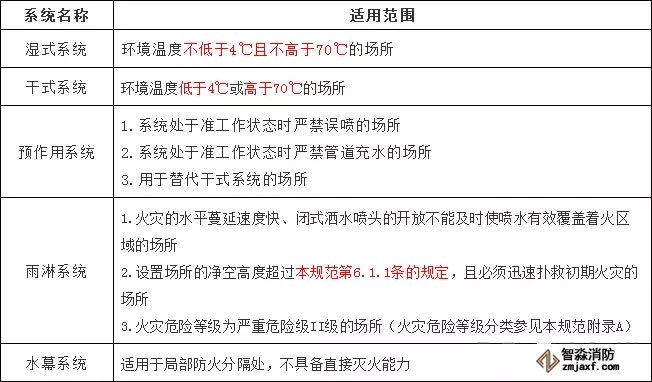

　　自動噴水滅火系統的適用范圍
