海灣輸入模塊GST-LD-8306_安裝接線圖
文章來源：www.yyssss.com作者：海灣消防公司人氣：1665日期：2020-08-15 03:47:21
海灣輸入模塊GST-LD-8306_安裝接線圖
一、結構特征、安裝：
本輸入模塊的外形尺寸及結構與GST-LD-8319 輸入模塊相同，安裝方法也相同，輸入的對外端子示意圖如圖2-56：

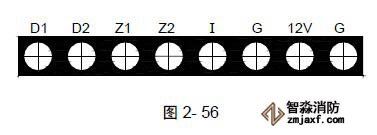

GST-LD-8306輸入模塊接線端子示意圖
其中:
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V 電源輸入端子，無極性
I、G：與設備的無源常閉觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常開輸入
12V、G：DC12V 輸出，電流≤100mA
二，布線要求：
信號線Z1、Z2 采用阻燃RVS 雙絞線，截面積≥1.0mm2；電源線D1、D2 采用阻燃BV線，截面積≥1.5mm2；G、I、12V 采用截面積≥1.0mm2 的RV 線。
三、應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。

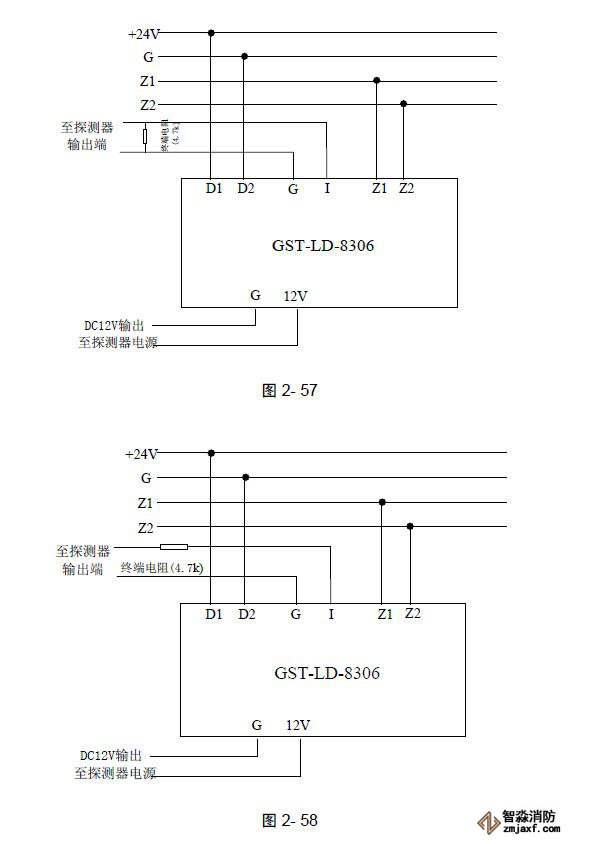

輸入模塊與常開無源觸點的防盜探測器接線示意圖如圖2- 57 所示；
與常閉無源觸點的防盜探測器接線示意圖如圖2- 58 所示。
GST-LD-8306輸入模塊與常閉無源觸點的防盜探測器接線示意圖
