全面講解門禁系統中各種鎖類型及其安裝方法
大家好,我是海灣消防。關于門禁系統,我們發過很多文章了,但是理論知識偏多一些,今天更新一些安裝方面的知識,這樣的話可以加深我們的學習,從此就掌握牢固了。
終將渡過成長的海
01
正文
-
門禁常用的電鎖有:電插鎖,磁力鎖,電鎖口,電控鎖等。

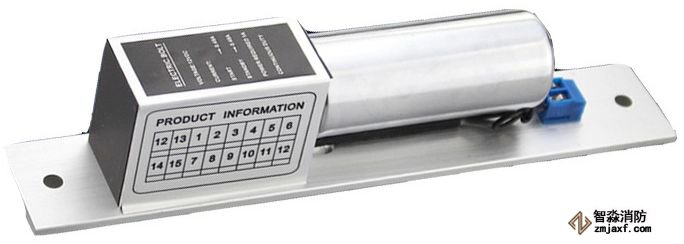

1、電插鎖:電插鎖看電線分為:兩線電插鎖、五線電插鎖、八線電插鎖。
1.1 兩線電插鎖:有兩條電線,紅色和黑色,紅色接電源+12VDC 黑色接GND。斷開任何一根線,鎖頭縮回,門打開。兩線電鎖,設計比較簡單,沒有單片機控制電路,鎖體容易發熱燙手,沖擊電流比較大,屬于價格比較低的低檔電插鎖。

1.2 五線電插鎖:有兩條電線,紅色和黑色,紅色接電源+12VDC 黑色接GND。還有 COM NO NC 三條線,是門磁信號線,反映門的開和關狀態,NO 和 NC 分別和 COM 組成兩對 信號相反(一組閉合信號,一組開路信號)。它通過門磁,根據當前門的開還是關狀態,輸出不同的開關信號給門禁控制器做判斷,例如 門禁的非法闖入報警、門長時間未關閉等功能都依賴這些信號做判斷,如果不需要這些功能,門磁信號線可以不接。五線電插鎖采用單片機控制器,發熱良性,帶延時控制,帶門磁信號輸出,屬于性價比好的常用型電鎖。

所謂帶延時控制,就是鎖體上有撥碼開關,可以設置關門的延時時間。通常可以設置為 0秒,2.5秒,5秒,9秒。每個廠家的鎖分幾檔延時略有不同。

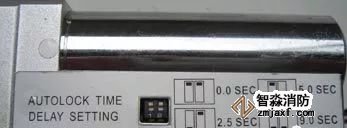

電插鎖上的關門延時設置

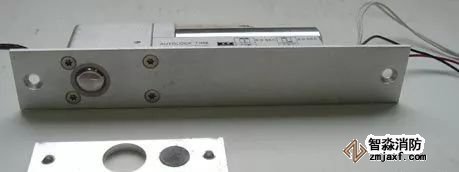

1.3 八線電插鎖:原理和5線電插鎖一樣。只是除了門磁狀態輸出外,還增加了鎖頭狀態輸出。即,鎖頭是不是伸出來信號不一樣。反映門的開和關狀態。它通過門磁,根據當前門的開還是關狀態,輸出不同的開關信號給門禁控制器做判斷。

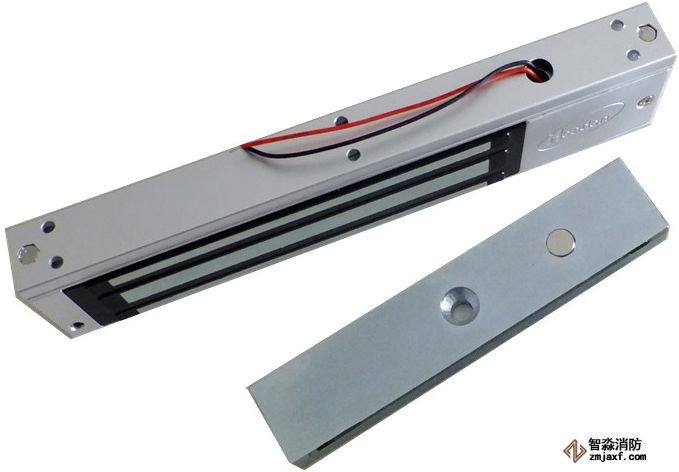

2、磁力鎖:

磁力鎖也叫電磁鎖,是一種依靠電磁鐵和鐵塊之間產生的吸力來閉合門的電鎖。磁力鎖也是一種斷電開門的電鎖。
有些磁力鎖是帶門狀態(門磁狀態)輸出的,你仔細觀察接線端,除電源接線端子外,還有 COM NO NC 三個接線端子,這些接線端子的作用可以根據當前門是開著還是關著,輸出不同的開關信號給門禁控制器做判斷,例如 門禁的非法闖入報警、門長時間未關閉等功能都依賴這些信號做判斷,如果不需要這些功能,門狀態信號端子可以不接。

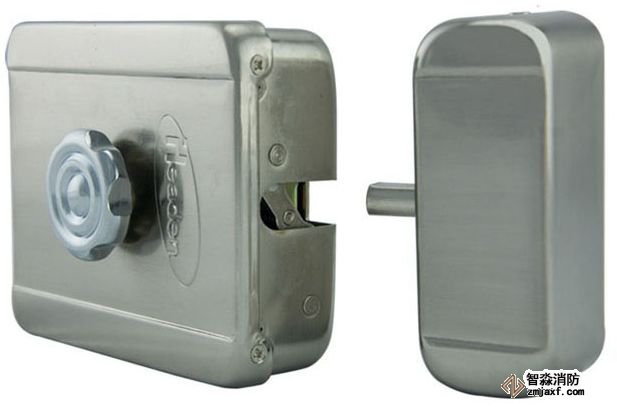

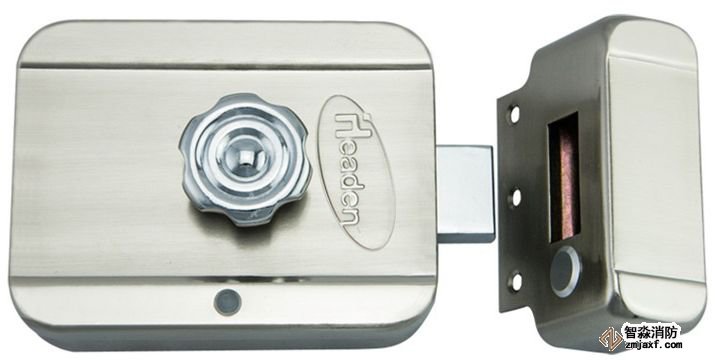

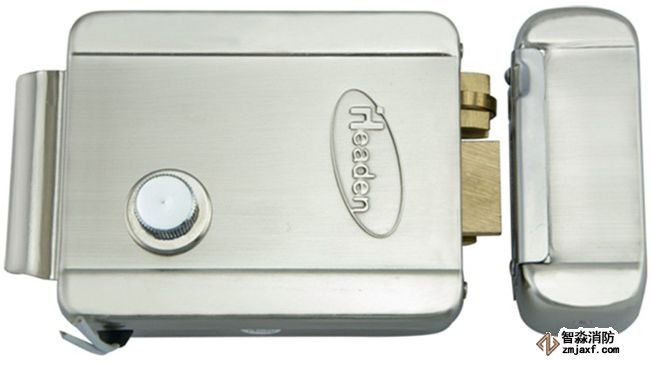

3、電控鎖、靜音鎖、電機鎖:

電控鎖缺點:沖擊電流較大,對系統穩定性沖擊大,開門時“啪”的一聲,噪音比較大。安裝不方便,經常需要專業的焊接設備,點焊到鐵門上。施工時要注意,開門延時不能長,只能設置在1秒鐘以內,如果時間長,有可能引起電控鎖發熱損壞。
針對噪音較大的缺點,設計出新款的“靜音電控鎖”,簡稱 “靜音鎖”。

另一種聲音更小的電鎖,他不再是利用電磁鐵原理,而是驅動一個小馬達來伸縮鎖頭。一般稱電機鎖或靈性鎖。

電控鎖、靜音鎖、電機鎖主要用于小區單元門,銀行儲蓄所二道門等場合。也可以用門內鎖上的旋鈕或者鑰匙打開。
安裝基本常識
-
門禁安裝難點在于電鎖安裝,裝什么電鎖主要由門決定
-
所以,最基本的問題是,“你們是什么門”
-
簡單的分,門可分為玻璃門、木門/金屬門(防盜門)
1. 玻璃門
-
只要條件允許,均建議安裝“電插鎖”
-

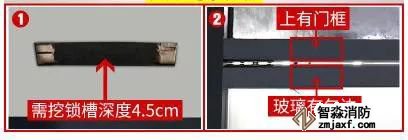

所謂條件,指上門框的垂直厚度大于4.5cm

電插鎖是暗裝,要將鎖體埋入門框內,上圖是電插鎖最常見的安裝方式,要求玻璃門上下均有包邊

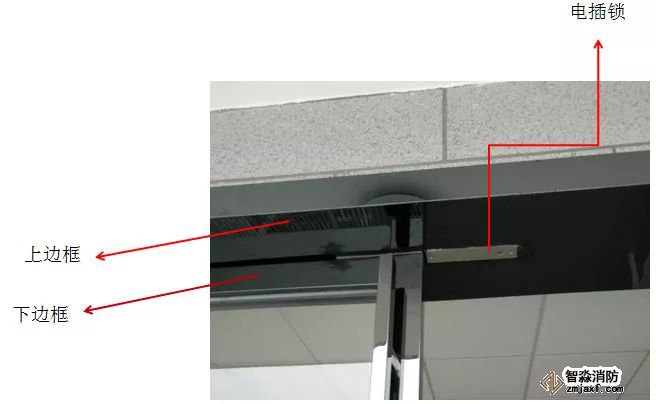

1.1 上下均有包邊的玻璃門
-
最常見的電插鎖安裝方式
-
不需要使用任何額外的配件

1.2 有上邊框,無下邊框的玻璃門
-
下無包邊,所以借助“下門夾” 固定鎖孔

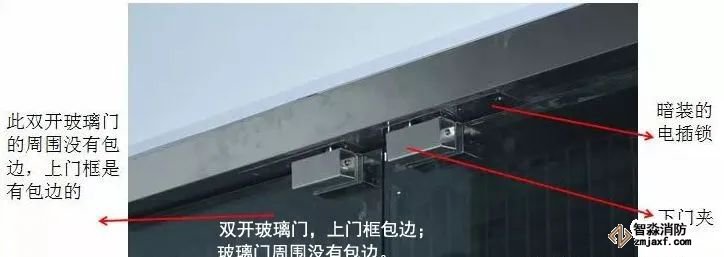

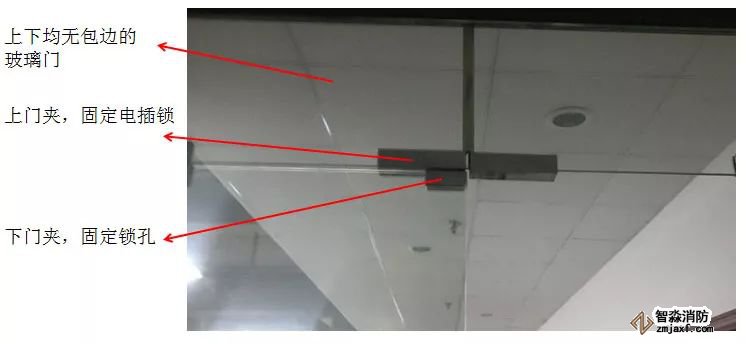

1.3 上下無邊框的玻璃門
-
需借助“上門夾”固定電插鎖,“下門夾”固定鎖孔

1.4 說明事項
-
電插鎖的優點:暗裝顯得美觀,能180度內外開門。
-
缺點:不如磁力鎖結實耐用,挖鎖孔,施工比較繁瑣。
2. 木門,金屬門(防盜門)
-
建議安裝磁力鎖
-
磁力鎖優點:結實耐用
-
磁力鎖缺點:只能90度開門,即只能內開或外開。

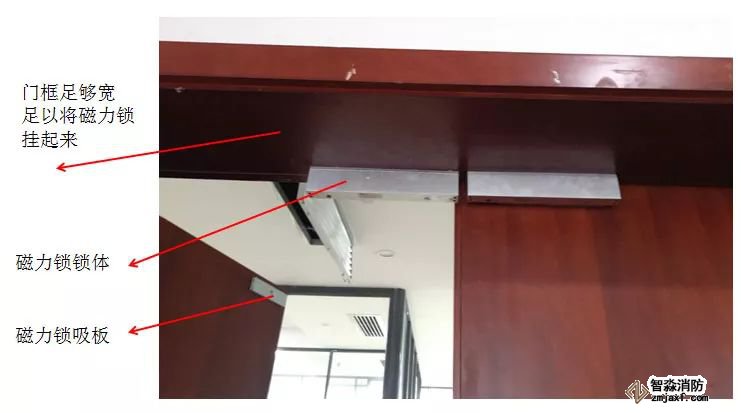

2.1 無輔助支架的掛式安裝
-
無須支架,是最常見的安裝方式
-

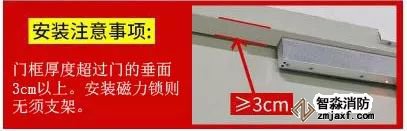

要求門框超過門的垂面3cm以上的

掛式安裝典型圖片展示如下:

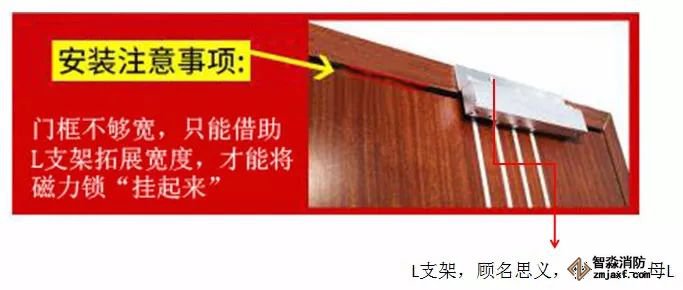

2.2 L支架輔助掛式安裝
-
當門框不夠?qū)挄r,借助L支架拓展門框?qū)挾?,讓磁力鎖得以“掛起來”

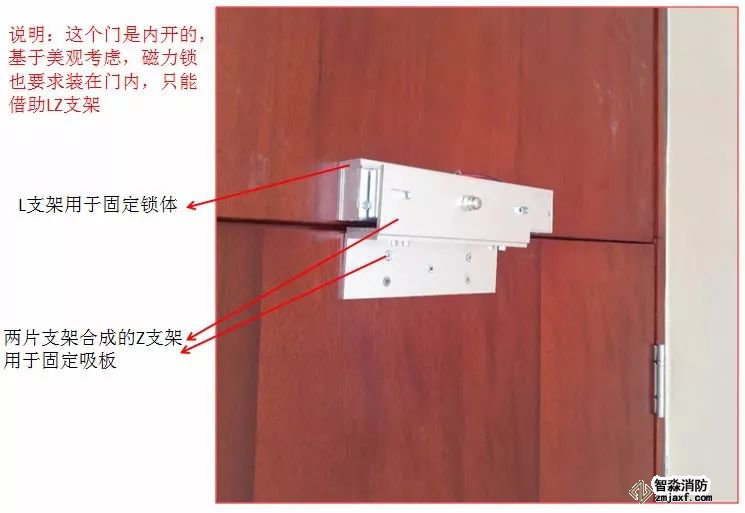

2.3 內開門,ZL支架輔助安裝
-
掛式安裝,鎖的方向與開門方向是相反的,如門向內開,鎖則裝外面,如門向外開,鎖則裝在里面。
-
有時內開門,因為美觀上的考慮,不希望鎖裝在外面,這時只能借助LZ支架輔助安裝。

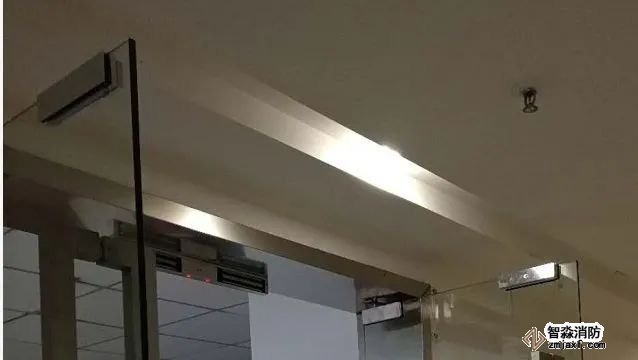

3. 玻璃門安裝磁力鎖
-
有些大型的玻璃門,用電插鎖就不合適了,因為不如磁力鎖結實
-
如果上下門框都有包邊的話,將其看作是木門即可
-

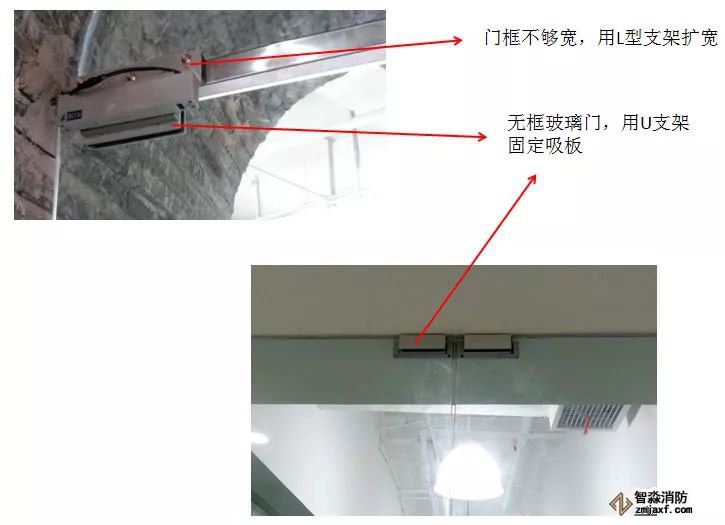

下無邊框(無包邊)的玻璃門,需要使用輔助U型支架

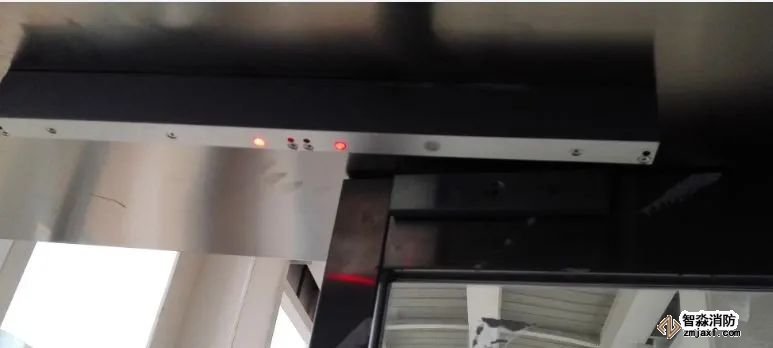

圖解:磁力鎖在玻璃門上的掛式安裝,門框夠?qū)?,無需支架

海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
