海灣HW-BLJC-1LEI0.3W-VN557消防應急標志燈
海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具

一、 海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具(地面安裝)概述
HW-BLJC-1LEI0.3W-VN557標志燈通常安裝于室內,具有以下工作狀態:1 常亮—正常狀態; 2 閃亮或定向閃亮—應急狀態;3 定向—雙向標志燈指向一側; 4 熄滅—指示關閉。
HW-BLJC-1LEI0.3W-VN557標志燈通過信號總線接入應急照明分配電裝置;受應急照明控制器的控制及管理。HW-BLJC-1LEI0.3W-VN557標志燈采用電子編碼方式,可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。
二、海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具(地面安裝)技術參數
1. 工作電壓:信號總線電壓:36V;允許范圍:20V~36V;
2. 光源類型,應急時間:LED,不小于 90min,應急時間由集中電源的配置確定。
3. 故障檢測:光源出現短路、斷路時,標志燈發送故障信號。
4. 閃光頻率:1Hz±10%
5. 編碼方式:采用電子編碼方式,占用一個地址
6. 使用場所:室內
7. 使用環境:溫度:0℃~+55℃ 相對濕度≤95%,不凝露
8. 殼體材料和顏色: φ230mm:不銹鋼(本色)+鋁合金(白色)+玻璃(銀色)
φ180mm:不銹鋼(本色)+鋁合金(黑色)+玻璃(銀色)
φ159mm:不銹鋼(本色)+鋁合金(黑色)+玻璃(銀色)
9. 重量:φ230mm 尺寸大約 2.2kg;φ180mm 尺寸大約重 1.4kg;φ159mm 尺寸大約 1.3kg
10. 防護等級:IP67
11. 執行標準:GB 17945-2010
三、海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具(地面安裝)結構特征

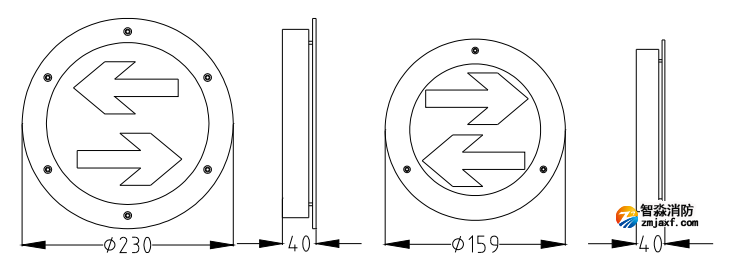

N55x 標志燈為玻璃面板,有直徑為 230mm、180mm、159mm 三個個尺寸。230mm 直徑與 159mm 直徑地埋燈外形示意圖如圖所示,以雙向?yàn)槔?/p>

2. N500 標志燈工作原理:標志燈正常處于常亮狀態,當發生緊急情況時,轉入應急狀態,應急狀 態時閃亮,雙向標志燈不能使用通道的指向時可以單獨關閉。
四、HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具安裝與接線
警告:安裝設備之前,請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝: 面板為 φ230mm 的燈具:
HW-BLJC-1LREI0.5W-N550(玻璃面板雙向),HW-BLJC-1LEI0.3W-N551(玻璃面板單向)。
地面開孔尺寸為φ205,深 55mm。 燈具標配預埋盒為塑料材質。
面板為 φ159mm 的燈具:
HW-BLJC-1LREI0.5W-N552(玻璃面板雙向),HW-BLJC-1LEI0.3W-N553(玻璃面板單向)。
地面開孔尺寸為φ160,深 51mm。 燈具標配預埋盒為塑料材質。
面板為 φ180mm 的燈具:
HW-BLJC-1LREI0.5W-N554(玻璃面板雙向)、HW-BLJC-1LEI0.3W-N555(玻璃面板單向)。
地面開孔尺寸為φ160,深 51mm。 燈具標配預埋盒為塑料材質。
步驟說明:
1、地面安裝位置開孔,開孔完成后用發泡膠固定預埋盒。注意:預埋盒上表面與地面平齊, 預埋盒內無雜物,塑料預埋盒無方向要求,金屬預埋盒安裝時預埋盒上的箭頭指向疏散方向。
2、接線時請使用防水膠帶進行防水處理,防水膠帶外還需纏繞電工膠帶防止防水膠帶被破壞。

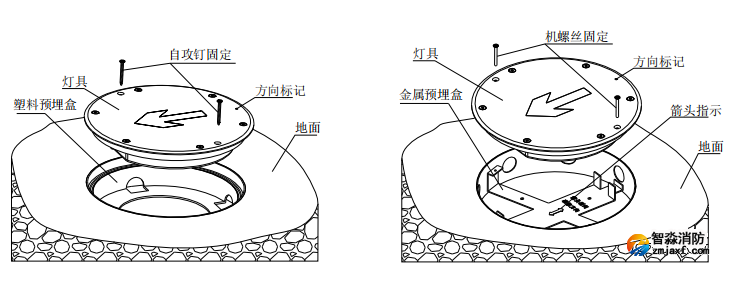

3、接線完成后將燈具裝入預埋盒內,調整燈具指示方向后用固定螺釘固定燈具。注意:為防 止腐蝕性液體進入預埋盒內造成殼體腐蝕,建議燈具與預埋盒的接縫處使用密封膠密封。箭頭標 志應指向疏散方向,同一支路上的燈具方向標記點位置應相同。如圖所示,左圖為塑料預埋 盒安裝方式,右圖為金屬預埋盒安裝方式。

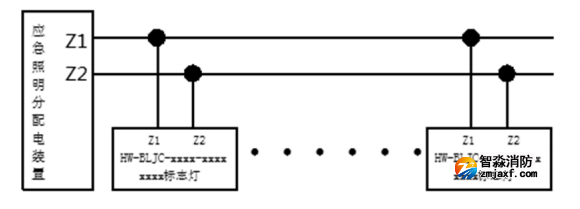

接線說明如圖:

白色電纜:信號總線,無極性,對應分配電裝置的 Z1,Z2;
推薦使用截面積≥2.5mm2 的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等
不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
