四、海灣GST-LD-D06智能電源盤結構特征、安裝與布線

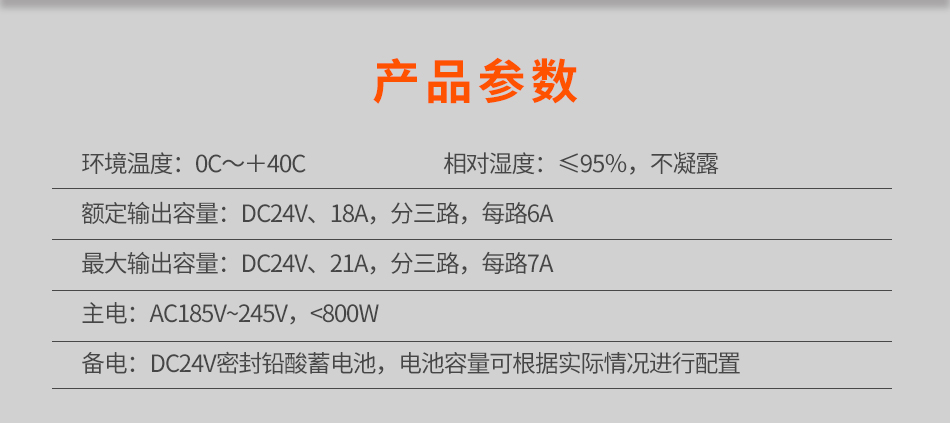

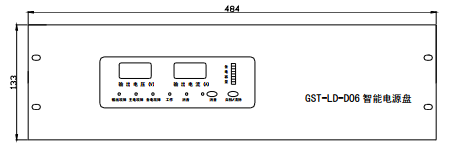

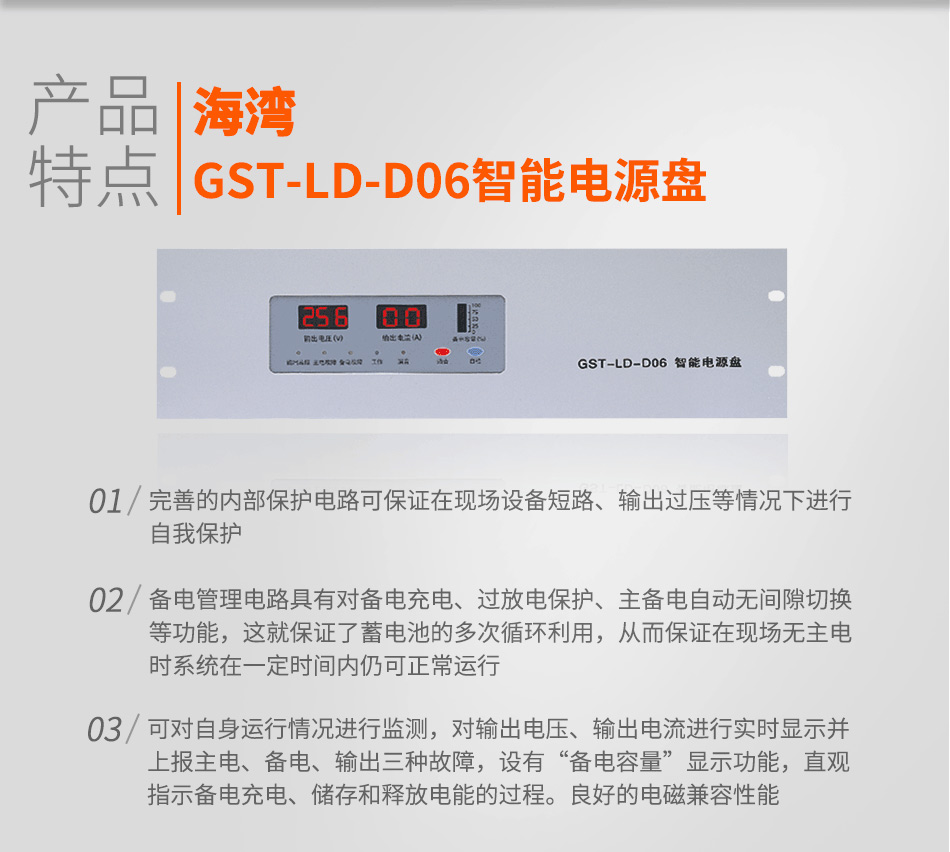

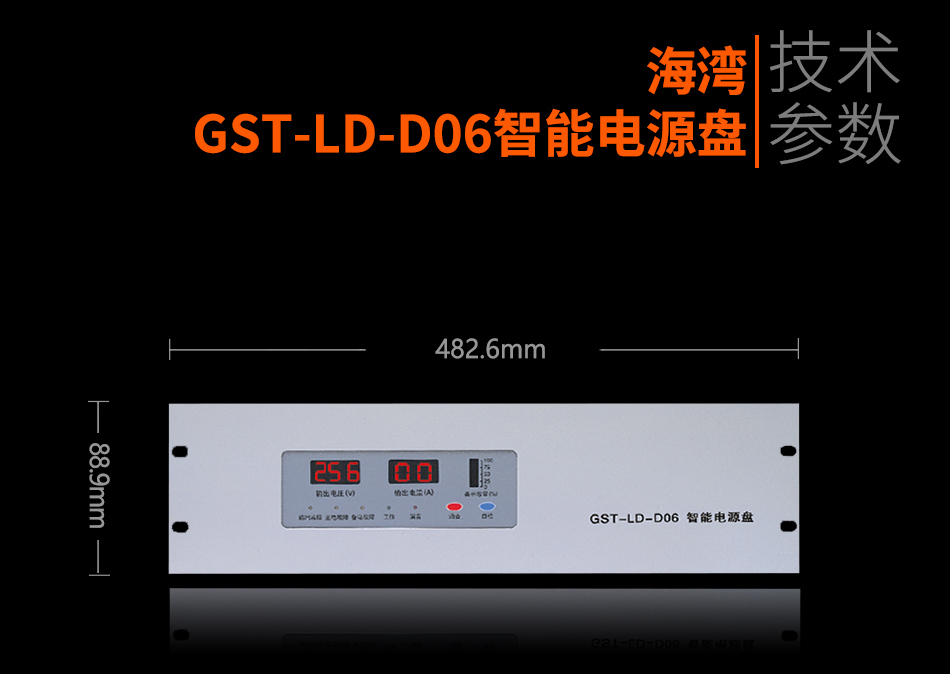

　　GST-LD-D06智能電源盤外形尺寸如下圖。

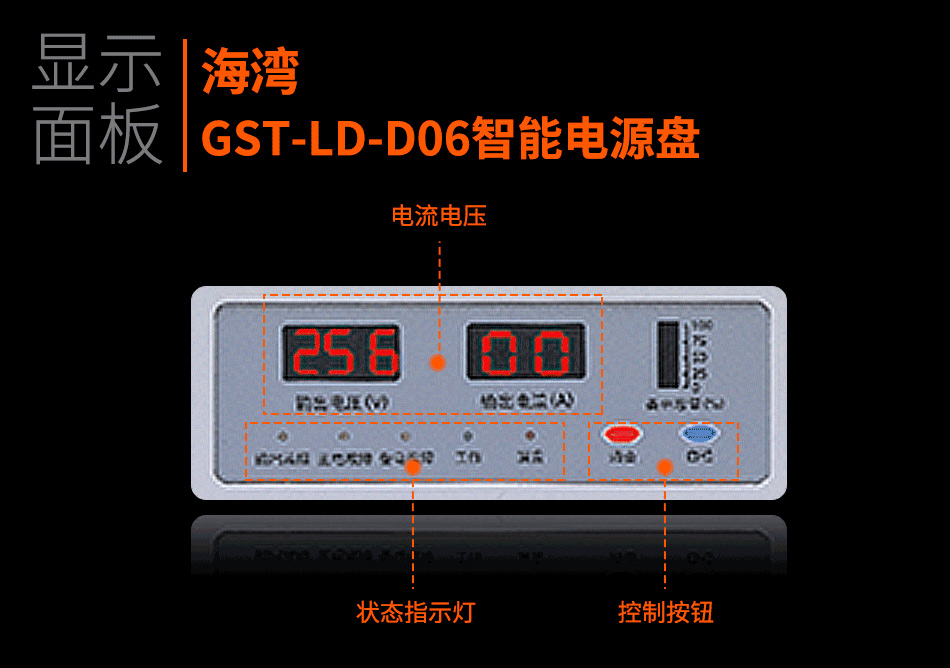

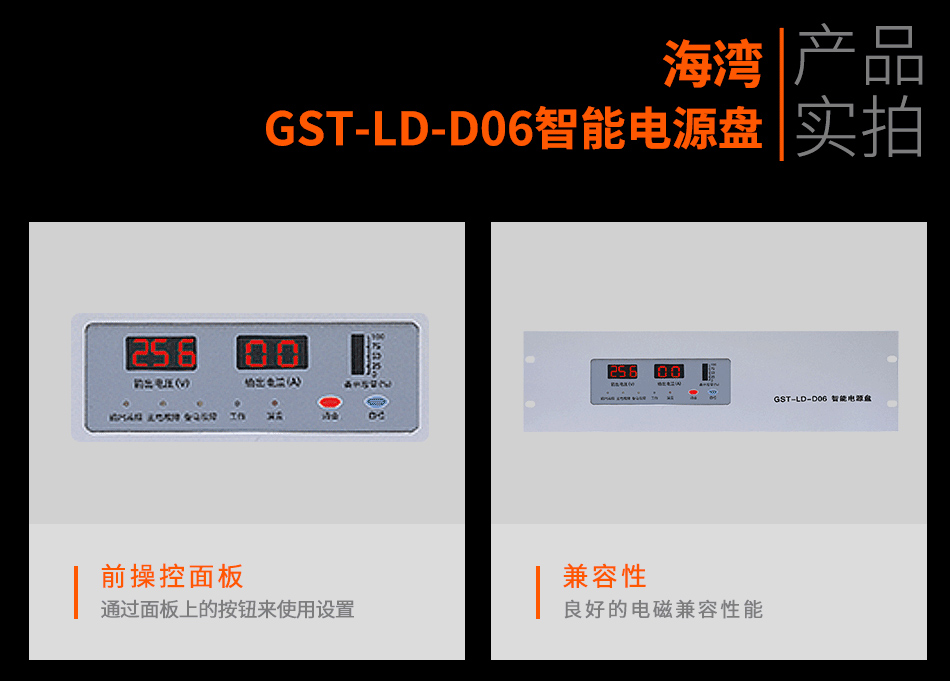

　　其中：

　　1.消音鍵：在報警狀態下，按下“消音”鍵可中止故障音響，但再次發生故障時，仍應有聲音報警。

　　2.自檢鍵：在監控狀態下，按下后電源盤自動對各種顯示元件進行檢查，此時各種顯示元件應正常點亮；自檢結束后，再按“自檢”鍵，能重新自檢。

　　3.輸出故障燈：黃色，當輸出線路發生斷路時，輸出故障燈點亮，同時蜂鳴器發出報警聲。

　　4.主電故障燈：黃色，主電掉電時，主電故障燈點亮，同時蜂鳴器發出報警聲。

　　5.備電故障燈：黃色，備電電壓低于DC18V時，備電故障燈點亮，同時蜂鳴器發出報警聲。

　　6.工作燈：綠色，當電源盤輸出正常時點亮。

　　7.消音燈：紅色，當處于消音狀態時，消音燈點亮。

　　8.顯示窗口分別顯示當前輸出電壓、輸出電流值。

　　9.備電容量指示器用于指示備用電池的容量。

　　GST-LD-D06智能電源盤采用柜式插盤結構安裝，其主電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸出接線端子，電源盤對外接線端子如圖2。


　　其中：

　　1、L、G、N（電源插座）：交流220V電源端子(G為機殼保護地線端子)

　　+24V、GND：DC24V輸出端子，有三路，三路輸出可以并接

　　+、-：備電輸入端子，有三路，當為單路輸入時，可接三路中的任意一路，多路時可以并接

　　2、布線要求：DC24V電源輸出線采用BV線，截面積大于等于4.0mm²。
