JTY-GF-GST104(Ex)/T點型光電感煙火災探測器
一、海灣防爆JTY-GF-GST104(Ex)/T點型光電感煙火災探測器概述:
JTY-GF-GST104(Ex)/T點型光電感煙火災探測器利用紅外散射技術,采用進口光電器件,提高了傳感器的可靠性、穩定性和一致性,并采用獨特的迷宮設計,防蟲、防塵、抗外界光線干擾性能良好。產品結構新穎、外型美觀、性能穩定可靠、抗潮濕性強,并具有良好的抗化學腐蝕性。本探測器防爆類型為本質安全型,防爆標志為ExibIICT6,適用于石油、化工等行業具有防爆要求的1區及2區使用,同時本探測器還抗磷化鋁、鹽霧、二氧化硫腐蝕,適用于倉庫、廠房及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。本探測器為非編碼型,與GST-LD-8332模塊箱配合使用,可接入本公司生產的各類火災報警控制器,完成對探測器信號的處理。
該產品符合GB 3836.1《爆炸性氣體環境用電氣設備 第1部分:通用要求》和GB 3836.4《爆炸性氣體環境用電氣設備 第4部分:本質安全型"i”》的有關規定。
JTY-GF-GST104(Ex)/T點型光電感煙火災探測器利用紅外散射技術,采用進口光電器件,提高了傳感器的可靠性、穩定性和一致性,并采用獨特的迷宮設計,防蟲、防塵、抗外界光線干擾性能良好。產品結構新穎、外形美觀、性能穩定可靠、抗潮濕性強,并具有良好的抗化學腐蝕性。本探測器防爆類型為本質安全型,防爆標志為ExibⅡCT6,適用于石油、化工等行業具有防爆要求的1區及2區使用,同時本探測器還抗磷化鋁、鹽霧、二氧化硫腐蝕,適用于倉庫、廠房及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。本探測器為非編碼型,與GST-LD-8332編碼接口模塊配合使用,可接入本公司生產的各類火災報警控制器,完成對探測器信號的處理。
二、海灣防爆JTY-GF-GST104(Ex)/T點型光電感煙火災探測器主要技術指標
(1)工作電壓:DC16V~DC28V
(2)靜態電流≤150μA(注:靜態時探測器可工作在DC16V~DC28V電壓范圍內)
(3)報警電流≤30mA
(4)安全柵參數:U0=28V,I0=93mA
(5)防爆標志:ExibIICT6
(6)報警確認燈:紅色,正常時閃亮,報警時常亮
(7)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
大氣壓力:86kPa~106kPa
(8)外殼防護等級:IP23
(9)探測器尺寸:
直徑:100mm,高:56mm(帶底座)
三、海灣防爆JTY-GF-GST104(Ex)/T點型光電感煙火災探測器接線

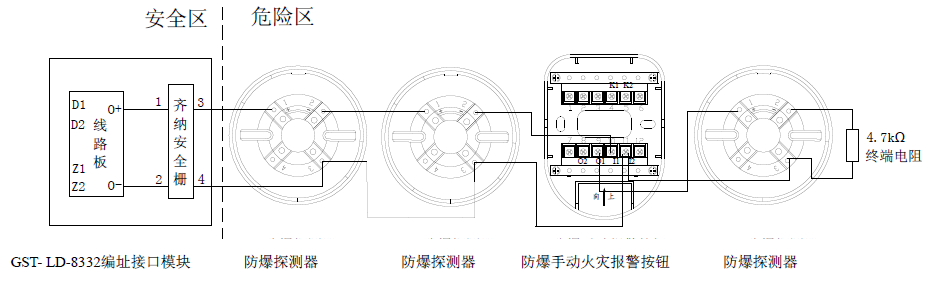

防爆定位底座上有四個帶數字標識的接線端子,“1”接編址接口模塊輸出端的正極,“2”作為輸出連接下一只探測器的正極(即“1”號端子),“3”與下一只探測器的電源負極(即“3”號端子)連到一起,并接在編址接口模塊輸出端的負極上。“4”不接線,用來輔助固定探測器。
探測器與防爆定位底座上有定位凸棱,使探測器具有唯一的安裝位置。防爆定位底座A、B處有兩個凸棱,探測器防爆定位中扣側面C處有一個凸棱。裝配時,將探測器C對準防爆定位底座A處,順時針旋轉至B處即可安裝好探測器。
