JTY-GF-GST9711(Ex)防爆點型光電感煙火災探測器
文章來源:www.yyssss.com作者:海灣消防公司人氣:2635日期:2019-05-03 03:27:59
海灣JTY-GF-GST9711(Ex)點型光電感煙火災探測器,海灣防爆煙感與GST-LD-8332編址接口模塊配合使用,可接入本公司生產的各類火災報警控制器,完成探測器的信號處理。
該探測器防爆類型為本質安全型,產品符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分:本質安全型“i”》的有關規定。
本探測器采用新型的散射技術及進口光電器件,提高了傳感器的可靠性、穩定性和一致性,并采用獨特的迷宮設計,防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強,并具有良好的抗化學腐蝕性。




一、JTY-GF-GST9711(Ex)點型光電感煙火災探測器概述:
JTY-GF-GST9711(Ex)點型光電感煙火災探測器(以下簡稱探測器)為非編碼感煙探測器,適用于石油、化工等行業具有防爆要求的I區及II區使用。與GST-LD-8332編址接口模塊配合使用,可接入本公司生產的各類火災報警控制器,完成探測器的信號處理。
該探測器防爆類型為本質安全型,產品符合GB 3836.1-2000《爆炸性氣體環境用電氣設備 第1部分:通用要求》和GB 3836.4-2000《爆炸性氣體環境用電氣設備 第4部分:本質安全型“i”》的有關規定。

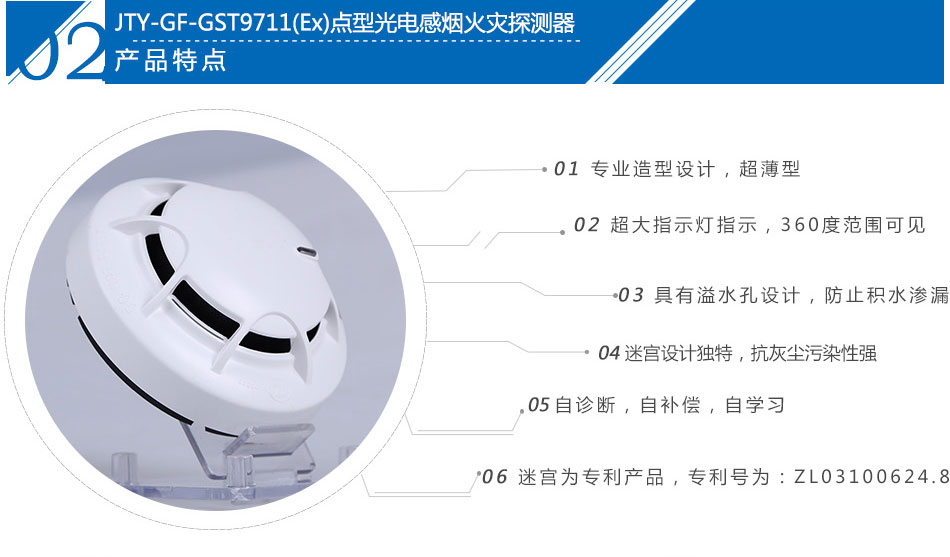

二、JTY-GF-GST9711(Ex)點型光電感煙火災探測器特點:
1. 專業造型設計,超薄型;
2. 超大指示燈指示,360度范圍可見;
3. 具有溢水孔設計,防止積水滲漏;
4. 迷宮設計獨特,抗灰塵污染性強;
5. 自診斷、自補償、自學習;
6. 迷宮為專利產品,專利號為:ZL03100624.8。

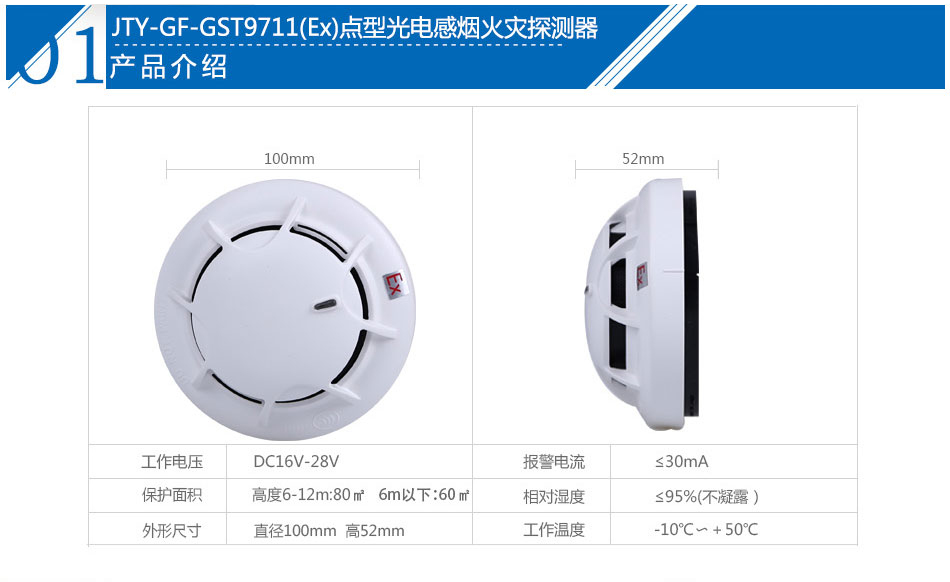

三、JTY-GF-GST9711(Ex)點型光電感煙火災探測器技術特性:
1.工作電壓:DC16V~DC28V
2.靜態電流≤60μA (注:靜態時探測器可工作在DC16V~DC28V電壓范圍內。)
3.報警電流≤30mA (注:報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供電,否則探測器會因無限流電阻而燒壞。)
4.最大波紋電壓:4V(峰峰值)
5.報警復位:瞬間斷電(5s Min,DC2.5V Max)
6.上電時間≤10s
7.報警確認燈:紅色,正常監視時周期性(2s~4s)閃亮,報警時常亮
8.防爆標志:ExibIICT6
9.防爆合格證號:CE062089
10.安全柵參數:U0=28V,I0=93mA
11.保護面積:當空間高度為6m~12m,一個探測器的保護面積,對一般保護現場而言為80m2。空間高度為6m以下時,保護面積為60m2。具體參數應以GB 50116《火災自動報警系統設計規范》為準。
12.線制:與電源線采用有極性二線制連接
13.使用環境:溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
14.外形尺寸:直徑:100mm 高:52mm(帶底座)
15.外殼防護等級:IP32
16.殼體材料和顏色:ABS,瓷白
17.重 量:約110g
18.安裝孔距:45mm~75mm
19.執行標準:GB 4715-2005、GB 3836.1-2000、GB 3836.4-2000
四、JTY-GF-GST9711(Ex)點型光電感煙火災探測器結構特征與工作原理:

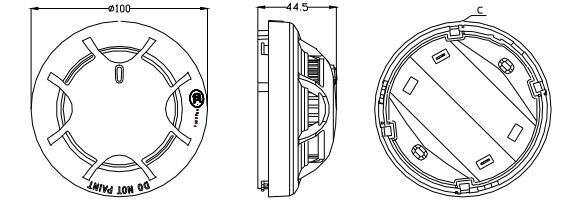

1. 探測器外形示意圖如圖1所示。
JTY-GF-GST9711(Ex)點型光電感煙火災探測器
2.工作原理
探測器采用紅外線散射原理探測火災,電路主要有紅外線發射部分和接收部分組成,發射管與接收管置于光學暗室中,光學暗室可屏蔽外界雜散光干擾,但不影響煙塵進入。在無煙狀態下,只接收很弱的紅外光,當有煙塵進入時,由于散射作用,使接收光信號增強,當煙塵達到一定濃度時,可輸出報警信號。為減少干擾及降低功耗,發射電路采用間歇方式工作,可提高發射管使用壽命。
報警輸出信號采用電流方式,便于多只探測器串聯使用及故障、火警檢測。
