JTY-GM-GSTN9811(Ex)防爆點型光電感煙火災探測器
| 型號 | JTY-GM-GSTN9811(Ex) |
| 工作電壓 |
信號總線電壓:總線24V 允許范圍:16V~28V |
| 工作電流 |
監視電流≤0.3mA 報警電流≤1.0mA |
| 指示燈 | 紅色,巡檢時閃爍,報警時常亮 |
| 防爆標志 | Ex ib IIC T6 Gb |
| 防爆合格證號 | CE16.2220 |
| 安全柵參數 | U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W |
| 設備最大輸入?yún)?shù) | Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| 保護面積 |
當空間高度為6米~12米時,一個探測器的保護面積,對一般保護場所而言為80平方米。 空間高度為6米以下時,保護面積為60平方米。 具體參數應以《火災自動報警系統設計規范》(GB 50116)為準 。 |
| 線制 | 信號二總線無極性 |
| 編碼方式 | 電子編碼(編碼范圍為1~242) |
| 使用環境 |
溫度:-10℃~+55℃ 相對濕度≤95%,不凝露 |
| 外形尺寸 | 直徑:103mm 高;55mm(帶底座) |
| 殼體材料和顏色 | 防爆ABS,瓷白 |
| 重 量 | 約185g |
| 安裝孔距 | 45mm~75mm |
| 執行標準 |
GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010 |
四、JTY-GM-GSTN9811(Ex)防爆點型光電感煙火災探測器結構特征與工作原理

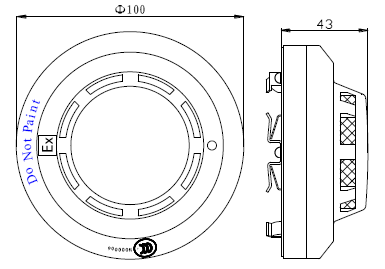

探測器外形示意圖
2.工作原理
探測器采用紅外線散射原理探測火災,在無煙狀態下,只接收很弱的紅外光,當有煙塵進入時,由于散射作用,使接收光信號增強,當煙塵達到一定濃度時,可輸出報警信號。為減少干擾及降低功耗,發射電路采用脈沖方式工作,可提高發射管使用壽命。

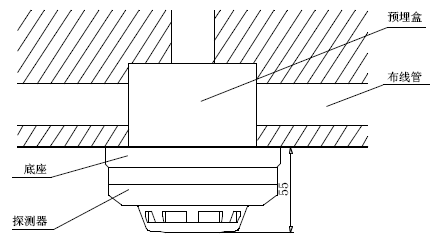

探測器安裝示意圖
2.接線方式

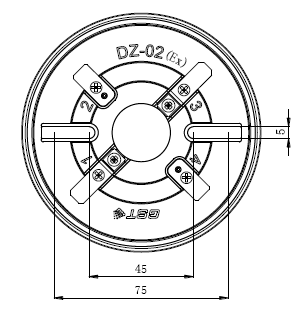

探測器的防爆底座示意圖如圖3所示。底座上有4個導體片,1,3導片上帶接線端子,底座上不設定位卡,便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1,3接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
探測器底座示意圖
3.布線要求
底座接線電纜均選用截面積不小于1.0mm2的本安電纜,且電纜間分布電容不得大于0.083μF,分布電感不得大于4.0mH。
注:為避免接線混亂,應采用不同顏色的線進行區別。
