GST-LD-N8401(Ex)總線隔離式安全柵
| 型號 | GST-LD-N8401(Ex) |
| 工作電壓 |
信號總線電壓：24V； 允許范圍：16V～28V 電源總線電壓：DC24V； 允許范圍：DC20V～DC28V |
| 工作電流 |
總線：電流＜2.5mA DC24V：電流＜150mA |
| 設備容量 | 最多可配接32只本安編碼設備 |
| 本安參數 | Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH |
| 使用環境 |
溫度： -10℃～+55℃ 相對濕度≤95%，不凝露 |
| 安全柵殼體材料 | PA66 |
| 安全柵重量 | 約0.44kg |
| 安全柵防護等級 | IP30 |
| 安全柵安裝孔距 | 140mm |
| 安全柵外形尺寸 | 150mm×97mm×36mm |

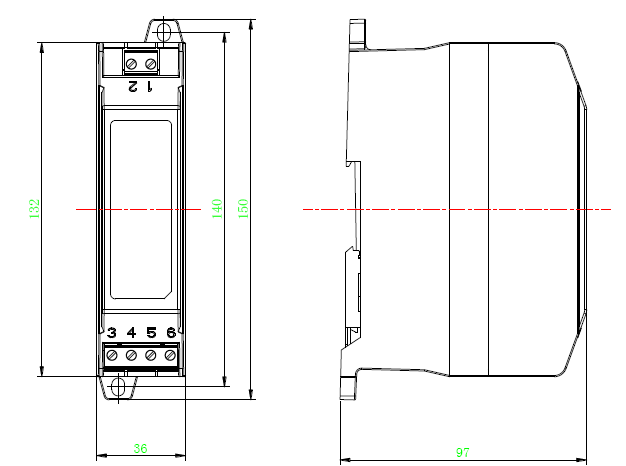

外形示意圖
2.工作原理
安全柵通過隔離和限能2種方式確保本安側的安全。電源部分用變壓器隔離，信號部分用光耦隔離，本安側輸出端口用穩壓二極管限壓、電阻限流。

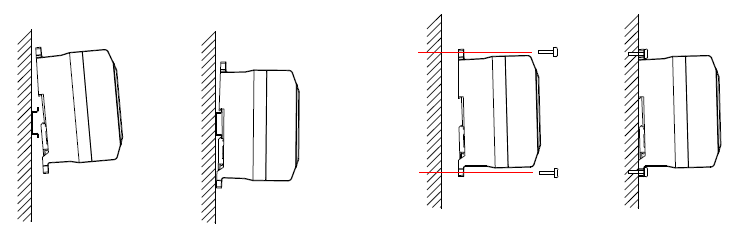

左圖導軌安裝示意圖 右圖普通安裝示意圖
2.接線
安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端子頭上后，端子頭正確插在端子座上確定穩固連接即可。
3.端子說明

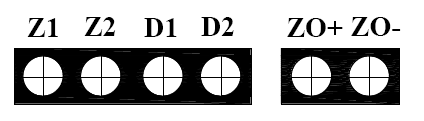

接線端子如下圖所示。
接線端子
Z1、Z2：普通總線輸入，無極性
D1、D2：DC24V，無極性
ZO+、ZO-：本安總線輸出
注意：每個安全柵最多可配接32只本安編碼設備；
安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
4.布線要求
信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至本安編碼設備應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.yyssss.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.yyssss.com/；海灣服務熱線：18910580194
相關資訊
- 海灣消防總線設備注冊總數與實際設備數量不符合——原因、影響及對策研究
- 護航數字基建 | 海灣半導體與數據中心消防解決方案
- 新規深度解讀｜GB 46034-2025公眾聚集場所消防安全檢查規則
- 氣體滅火控制器主電源連接不符合消防電源要求
- 大于100m2石油化工企業的防爆控制室、配電室是否要采取排煙等煙氣控制措施？
- 新規取消了？那是否需要設置火災自動報警呢？
- GB26875.9-2026《用戶信息傳輸裝置》2027年3月1日實施
- 可以采用白色光的疏散指示標志燈嗎？
- 【圖解】感溫電纜微機頭/終端盒/感溫光纖接線實物圖
- 點型火災探測器上的黃燈亮，什么意思？
推薦文章
- 新規發布:學生宿舍必須安裝火災自動報警系統或具有聯網功能的獨立式火災探測器！
- 氣體探測器如何與防爆風機聯動？
- 關于“海灣消防放氣勿入指示燈故障，不能聯動閃亮”問題的分析與改進建議
- 室內消火栓動壓不達標該咋辦？
- 【圖解】海灣主機故障現象集合及維修處理經驗分享
- 海灣吸氣式感煙探測器使用場景
- 自動滴水閥漏水處理方法｜預作用報警閥自動滴水閥故障
- 語音型聲光能代替消防應急廣播？
- 海灣消防電源模塊故障有哪些
- 海灣消防主機一條回路全部報故障是什么情況

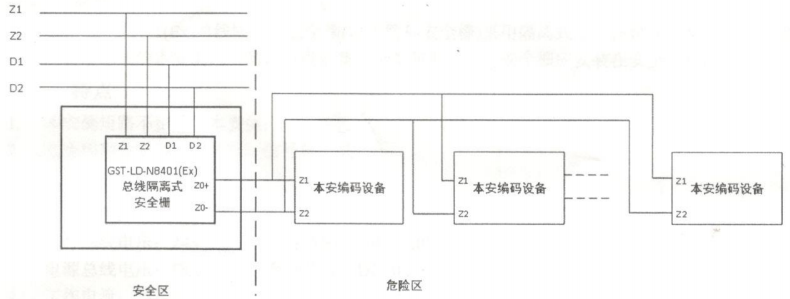

接線示意圖
