JTY-GF-GST9711型點型光電感煙火災探測器
一、JTY-GF-GST9711點型光電感煙火災探測器概述:
JTY-GF-GST9711點型光電感煙火災探測器(以下簡稱探測器)為非編碼探測器,適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。與GST-EOL-9307終端器配合使用,通過GST-LD-8319編址接口模塊與火災報警控制器相連,完成探測器的信號處理。
二、JTY-GF-GST9711點型光電感煙火災探測器特點:

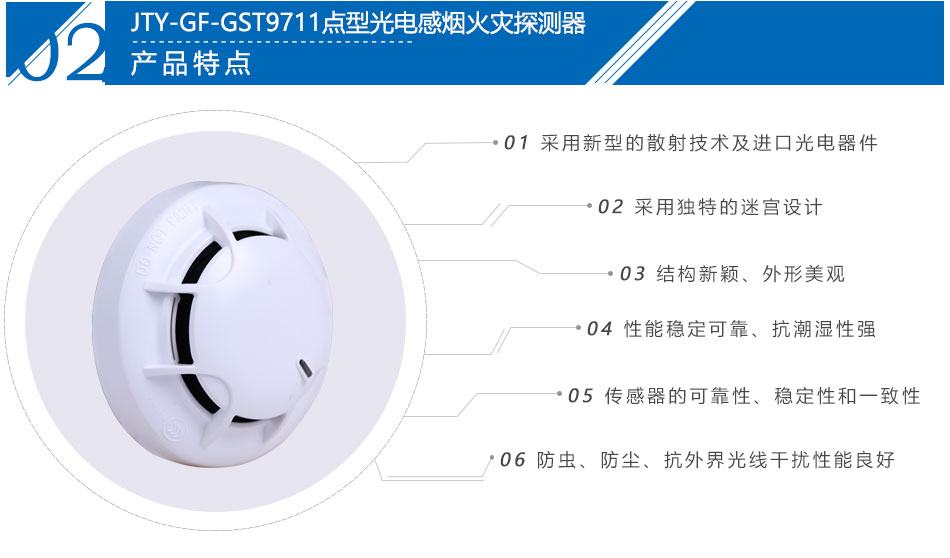

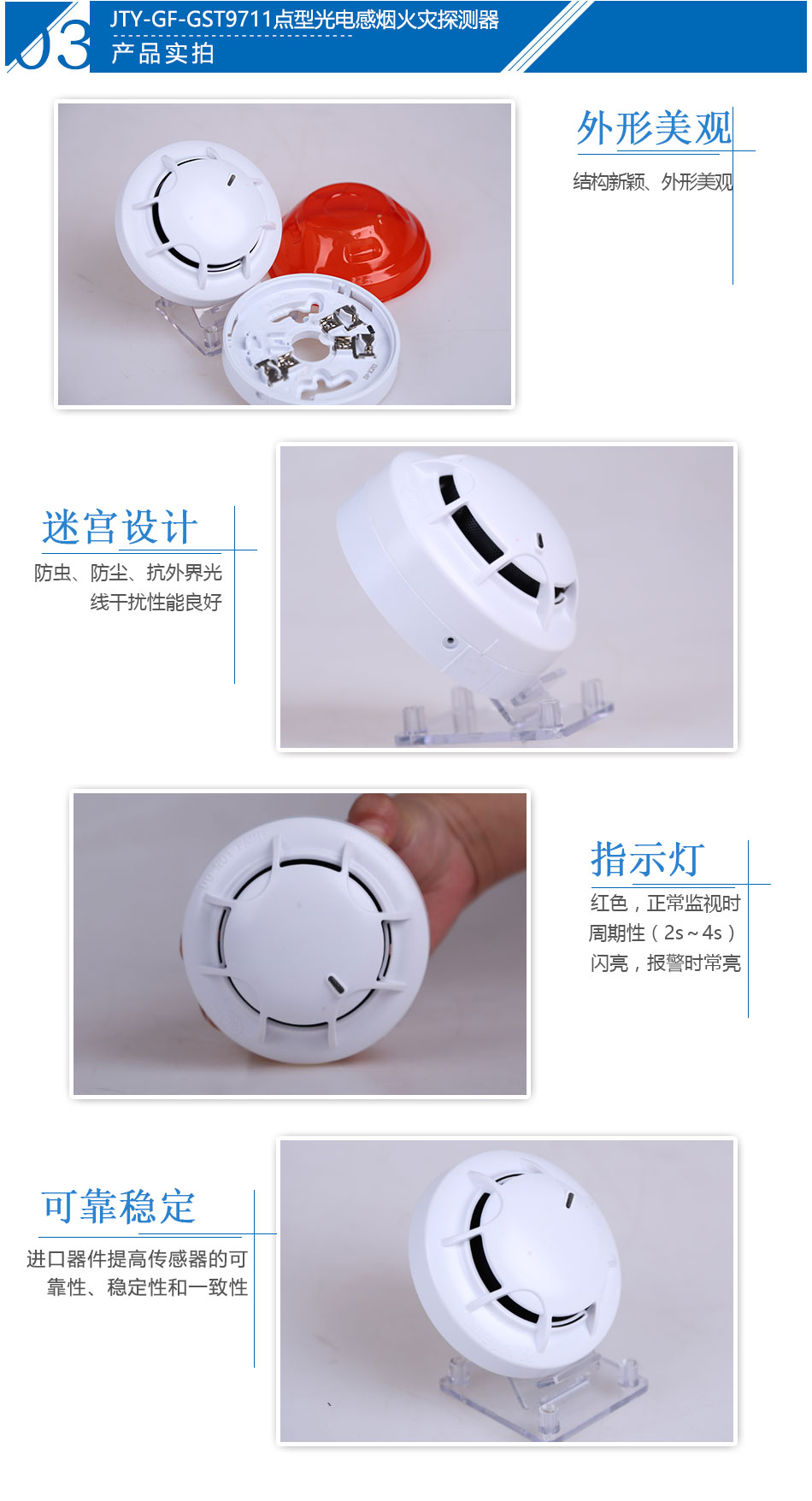

本探測器采用新型的散射技術及進口光電器件,提高了傳感器的可靠性、穩定性和一致性,并采用獨特的迷宮設計,防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
三、JTY-GF-GST9711點型光電感煙火災探測器技術特性:

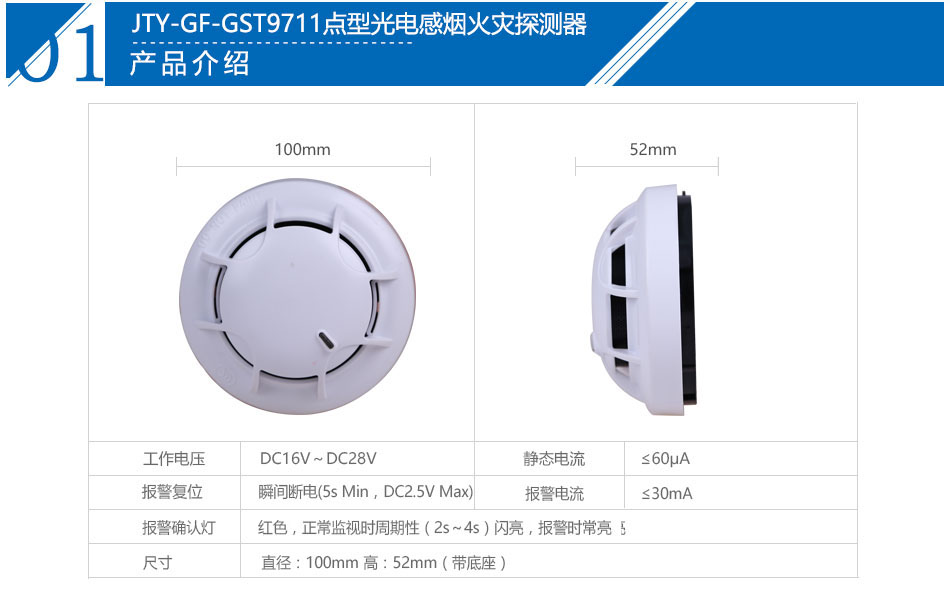

1.工作電壓:DC16V~DC28V
2.靜態電流≤60μA(注:靜態時探測器可工作在DC16V~DC28V電壓范圍內。)
3.報警電流≤30mA(注:報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供電,否則探測器會因無限流電阻而燒壞。)
4.最大波紋電壓:4V(峰峰值)
5.報警復位:瞬間斷電(5sMin,DC2.5VMax)
6.上電時間≤10s
7.報警確認燈:紅色,正常監視時周期性(2s~4s)閃亮,報警時常亮
8.保護面積:當空間高度為6m~12m,一個探測器的保護面積,對一般保護現場而言為80m2??臻g高度為6m以下時,保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。
9.線制:與電源線采用有極性二線制連接
10.使用環境:溫度:-10℃~+55℃
相對濕度≤95%,不凝露
11.外形尺寸:直徑:100mm高:52mm(帶底座)
12.外殼防護等級:IP32
13.殼體材料和顏色:ABS,瓷白
14.重量:約110g
15.安裝孔距:45mm~75mm
16.執行標準:GB4715-2005
四、JTY-GF-GST9711點型光電感煙火災探測器結構特征與工作原理 :

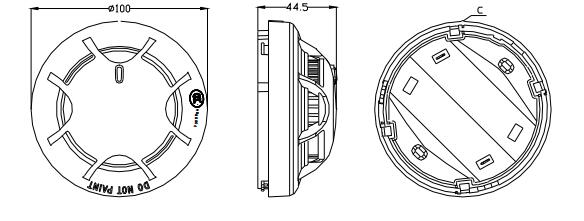

1.探測器外形示意圖如圖1所示。

本探測器外形結構及安裝方式同JTY-GM-GST9611型點型光電感煙火災探測器。

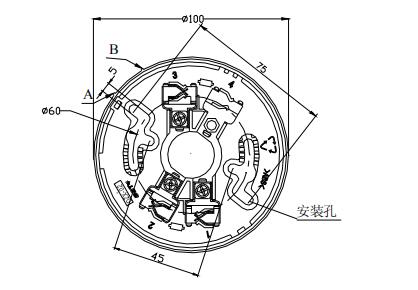

探測器安裝接線盒可采用86H50型標準預埋盒,安裝采用DZX-02定位底座,其示意圖如圖2所示:

圖2
底座上有四個帶數字標識的接線端子,“1”接輸入模塊輸出端的正極;“2”作為輸出連接下一只探測器的電源正極(即“1”號端子);“3”與下一只探測器的電源負極(即“3”號端子)連到一起,并接在輸入模塊輸出端的負極上;“4”不接線,接線方法參見第一章4.10節GST-LD-8319輸入模塊。
輸出回路終端接有GST-LD-8320A終端器,底座“1”、“2”間連接一只1N5819二極管(注意極性)。
布線要求:采用截面積≥1.0mm2的阻燃RV或BVR線。
2.工作原理
點型光電感煙火災探測器采用紅外線散射原理探測火災,電路主要有紅外線發射部分和接收部分組成,發射管與接收管置于光學暗室中,光學暗室可屏蔽外界雜散光干擾,但不影響煙塵進入。在無煙狀態下,只接收很弱的紅外光,當有煙塵進入時,由于散射作用,使接收光信號增強,當煙塵達到一定濃度時,可輸出報警信號。為減少干擾及降低功耗,發射電路采用間歇方式工作,可提高發射管使用壽命。報警輸出信號采用電流方式,便于多只探測器串聯使用及故障、火警檢測。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.yyssss.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
