JTWB-ZCD-G1(A)點型感溫火災探測器




一、JTWB-ZCD-G1(A)點型感溫火災探測器概述:
JTWB-ZCD-G1(A)點型感溫火災探測器(以下簡稱探測器)是利用熱敏元件對溫度的敏感性來檢測環境溫度,內置單片機,固化高可靠火災判斷程序,并采用特殊工藝進行處理,工作穩定可靠。與GST-LD-8320終端器配合使用,可與多線制火災報警控制器或通過GST-LD-8319編址接口模塊與我公司生產的火災報警控制器相連,完成探測器的信號處理。

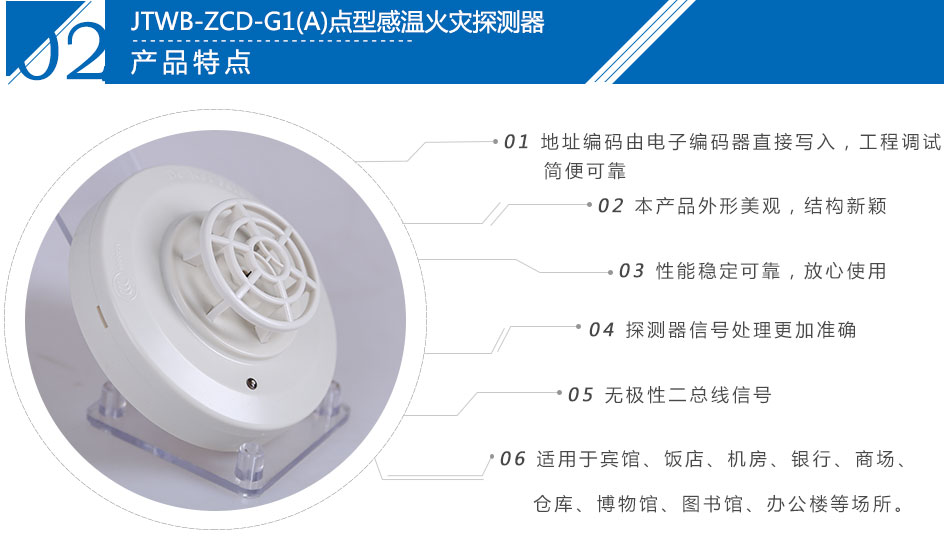

二、JTWB-ZCD-G1(A)點型感溫火災探測器特點:
本探測器結構新穎、外形美觀、性能穩定可靠,特別適用于發生火災時有劇烈溫升的場所,與感煙探測器配合使用更能可靠探測火災,減少損失。

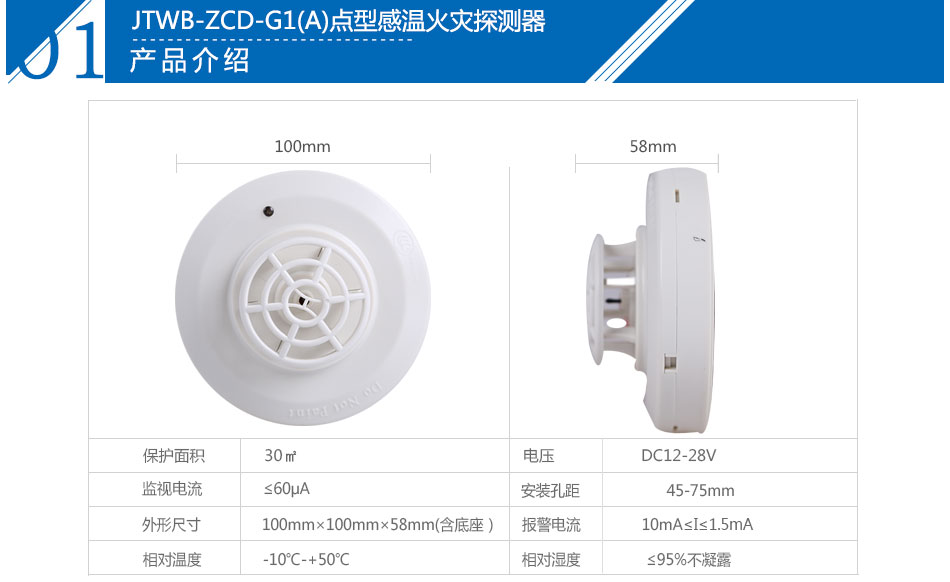

三、JTWB-ZCD-G1(A)點型感溫火災探測器技術特性:
1.探測器類別:A1R
2.工作電壓:DC12V~DC28V
3.靜態電流≤60μA (注:靜態時探測器可工作在DC12V~DC28V電壓范圍內。)
4.報警電流:10mA≤I≤30mA(注:報警時電流的大小取決于控制器的限流情況,不允許直接用DC24V供電,否則探測器會因無限流電阻而燒壞。)
5.最大波紋電壓:4V(峰峰值)
6.報警復位:瞬間斷電(5s Min,DC2.5V Max)
7.上電時間≤10s
8.線制:與電源線采用有極性二線制連接
9.報警確認燈:紅色,巡檢時不亮,報警時常亮
10.保護面積:當空間高度不超過8m時,保護面積為30m2。具體參數應以GB 50116《火災自動報警系統設計規范》為準。
11.使用環境:
溫 度:-10℃~+50℃
相對濕度≤95%,不凝露
12.外形尺寸:直徑100mm 高58mm(帶底座)
13.外殼防護等級:IP33
14.殼體材料和顏色:ABS,象牙白
15.重量:約120g
16.安裝孔距:45mm~75mm
17.執行標準:GB 4716-2005
四、JTWB-ZCD-G1(A)點型感溫火災探測器結構特征與工作原理:

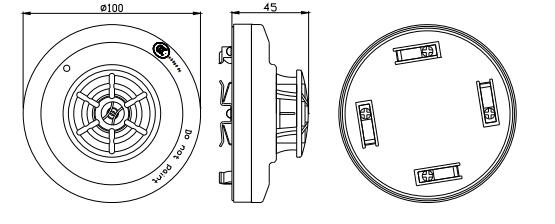

1.探測器外形示意圖如下圖所示。

2.工作原理
探測器采用熱敏電阻作為傳感器,傳感器輸出信號經放大電路進行變換后輸入到單片機,單片機利用智能算法進行信號處理。探測器采用電流輸出方式,當單片機檢測到火警信號后,點亮火警指示燈,同時回路電流增大。
