海灣JTY-GF-GST9711 型點型光電感煙火災探測器接線安裝技術
海灣JTY-GF-GST9711型點型光電感煙火災探測器
特點
海灣JTY-GF-GST9711型點型光電感煙火災探測器是我公司推出的最新產品。在保留 JTY-GF-GST104
型點型光電感煙火災探測器功能的基礎上,具有以下特點:
(1)專業造型設計、結構新穎、外形美觀;
(2)指示燈指示明顯,360 度范圍可見;
(3)具有溢水孔設計,防止積水滲漏;
(4)迷宮設計獨特,抗灰塵污染性強;
(5)自診斷、自補償、自學習;
主要技術指標
(1)工作電壓:DC16V~DC28V
(2)監視電流≤60μA(注:靜態時探測器可工作在 DC16V~DC28V 電壓范圍內。)
(3)報警電流≤30mA
(4)報警確認燈:紅色,巡檢時閃爍,報警時常亮
(5)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(6)外殼防護等級:IP23
(7)外形尺寸:
直徑:100mm,高:54.5mm(帶底座)
保護面積
當空間高度為 6m~12m,一個探測器的保護面積,對一般保護現場而言為 80m2??臻g高度為 6m
以下時,保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線
本探測器外形結構及安裝方式同 JTY-GM-GST9611 型點型光電感煙火災探測器。

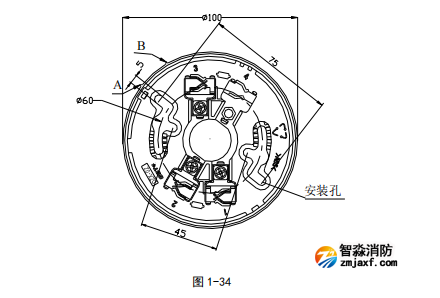

探測器安裝接線盒可采用86H50型標準預埋盒,安裝采用DZX-02定位底座,其示意圖如圖1-28:

底座上有四個帶數字標識的接線端子,“1”接輸入模塊輸出端的正極;“2”作為輸出連接下一
只探測器的電源正極(即“1”號端子);“3”與下一只探測器的電源負極(即“3”號端子)連到
一起,并接在輸入模塊輸出端的負極上;“4”不接線,接線方法參見第一章 3.9 節 GST-LD-8319 輸
入模塊。
輸出回路終端接有 GST-LD-8320A 終端器,底座“1”、“2”間連接一只 1N5819 二極管(注意
極性)。
探測器與 GST-LD-8319 輸入模塊配合應用,系統構成及接線參照第一章 3.9 節 GST-LD-8319 輸
入模塊。
布線要求:采用截面積≥1.0 mm2的耐火 RV 或 BVR 線。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.yyssss.com/;海灣服務熱線:18910580194
