特點
J-SAM-GST9121B/J-SAM-GST9121C 手動火災報警按鈕(以下簡稱報警按鈕)安裝在公共場所,
當人工確認火災發生后按下報警按鈕上的按片,可向控制器發出火災報警信號,控制器接收到報警
信號后,顯示出報警按鈕的編碼信息并發出報警聲響。本手動火災報警按鈕主要具有以下特點:
(1)新型插拔式卡接結構,安裝、拆卸簡單方便,按片在按下后可用專用工具復位。
(2)報警按鈕動作機構采用專利設計,抗灰塵能力強。
(3)采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,
對電磁干擾有良好的抑制能力。
(4)地址碼為電子編碼,可現場改寫。
主要技術指標
(1)工作電壓:
信號總線電壓:24V 允許范圍:16V~28V
(2)工作電流:
監視電流≤0.3mA
報警電流≤0.9mA
(3)啟動零件型式:可重復使用型
(4)啟動方式:人工按下按片
(5)復位方式:用專用鑰匙復位
(6)指示燈:紅色,正常巡檢時閃亮,報警后點亮
(7)編碼方式:電子編碼,編碼范圍在 1~242 之間任意設定
(8)線制:與控制器無極性二線制連接
(9)使用環境:
類 型:戶內
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
(10)外形尺寸:91mm×91mm×45.5mm (帶底殼)
(11)外殼防護等級:IP40
(12)殼體材料和顏色:ABS,紅色
(13)重量:約 123g(含底殼)
(14)安裝孔距:60mm
結構特征、安裝與布線

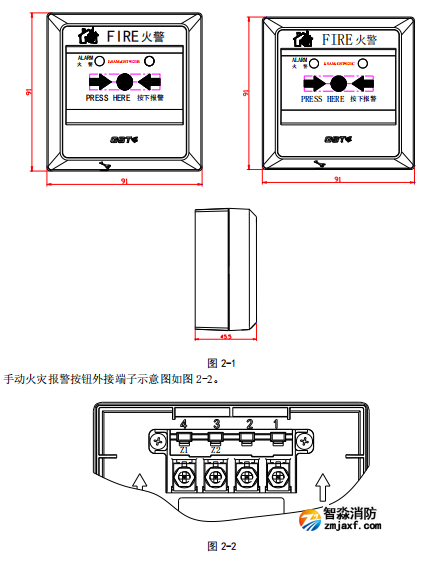

手動火災報警按鈕外形示意圖如圖 2-1。

其中:
Z1、Z2:無極性信號二總線接線端子。
布線要求:Z1、Z2 可選用截面積不小于 1.0mm2的 RVS 雙絞線。

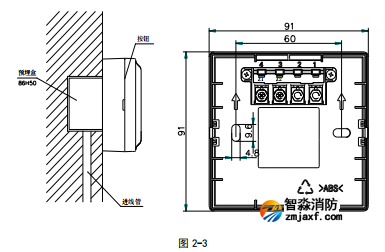

手動火災報警按鈕安裝時只需拔下報警按鈕,從底殼的進線孔中穿入電纜并接在相應端子上,
再插好報警按鈕即可安裝好報警按鈕,安裝孔距為 60mm。報警按鈕安裝采用預埋盒安裝方式,如圖
2-3 所示。

應用方法
將手動火災報警按鈕的 Z1、Z2 端子直接接入控制器總線上即可。
