海灣J-SAM-GST9122B 型手動火災報警按鈕/消防電話插孔接線安裝技術
海灣J-SAM-GST9122B型手動火災報警按鈕/消防電話插孔接線安裝技術
特點
J-SAM-GST9122B 手動火災報警按鈕/消防電話插孔（以下簡稱報警按鈕）安裝在公共場所，本
報警按鈕含消防電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報
警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分
機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點：
（1）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。
（2）報警按鈕動作機構采用專利設計，抗灰塵能力強。
（3）集成消防電話功能，減少設備安裝，采用φ6 電話大插孔，方便緊急情況下使用。有良好的
抑制能力。
（4）采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，
對電磁干擾有良好的抑制能力
（5）地址碼為電子編碼，可現場改寫。
主要技術指標
（1）工作電壓：
信號總線電壓：24V 允許范圍：16V~28V
（2）工作電流：
監視電流≤0.3mA
報警電流≤0.9mA
（3）啟動零件型式：可重復使用型
（4）啟動方式：人工按下按片
（5）復位方式：用專用鑰匙復位
（6）指示燈：火警，紅色，正常巡檢時閃亮，報警后點亮；電話指示，紅色閃亮
（7）編碼方式：電子編碼，編碼范圍在 1～242 之間任意設定
（8）線制：與控制器采用無極性信號二總線連接，與 GST-LD-8304 采用二線制連接
（9）使用環境：
類 型：戶內
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露
（10）外形尺寸：91mm×91mm×45.5mm（帶底殼）
（11）外殼防護等級：IP40
（12）殼體材料和顏色：ABS，紅色
（13）重量：約 128g(含底殼)
（14）安裝孔距：60mm
結構特征、安裝與布線

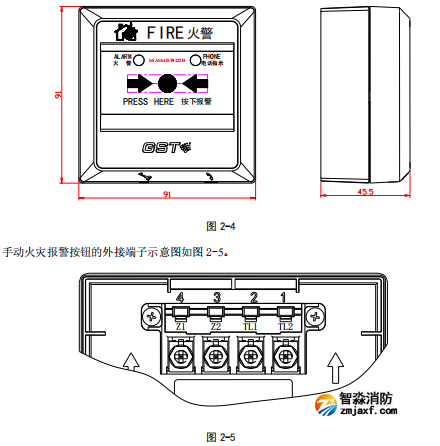

手動火災報警按鈕外形示意圖如圖 2-4。
其中：
Z1、Z2：無極性信號二總線接線端子。
TL1、TL2：與 GST-LD-8304 連接的端子。
布線要求：信號 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2；消防電話線 TL1、TL2 采用耐火 RVVP 屏蔽線，截面積≥1.0mm2。
應用方法

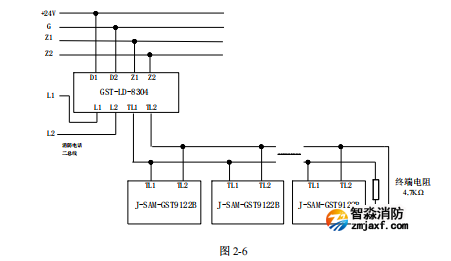

作為手動火災報警按鈕使用時，將報警按鈕的 Z1、Z2 端子直接接入火災報警控制器總線上即
可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的 Z1、Z2 端子直接接入火災報警控
制器總線上，同時將報警按鈕的 TL1、TL2 端子與 GST-LD-8304 消防電話模塊連接，如圖 2-6 所示
（最末端報警按鈕的 TL1、TL2 接線端子接 4.7kΩ 終端電阻）
