GST-LD-8306型輸入模塊
文章來源:www.yyssss.com作者:海灣消防公司人氣:2155日期:2019-05-03 10:32:18

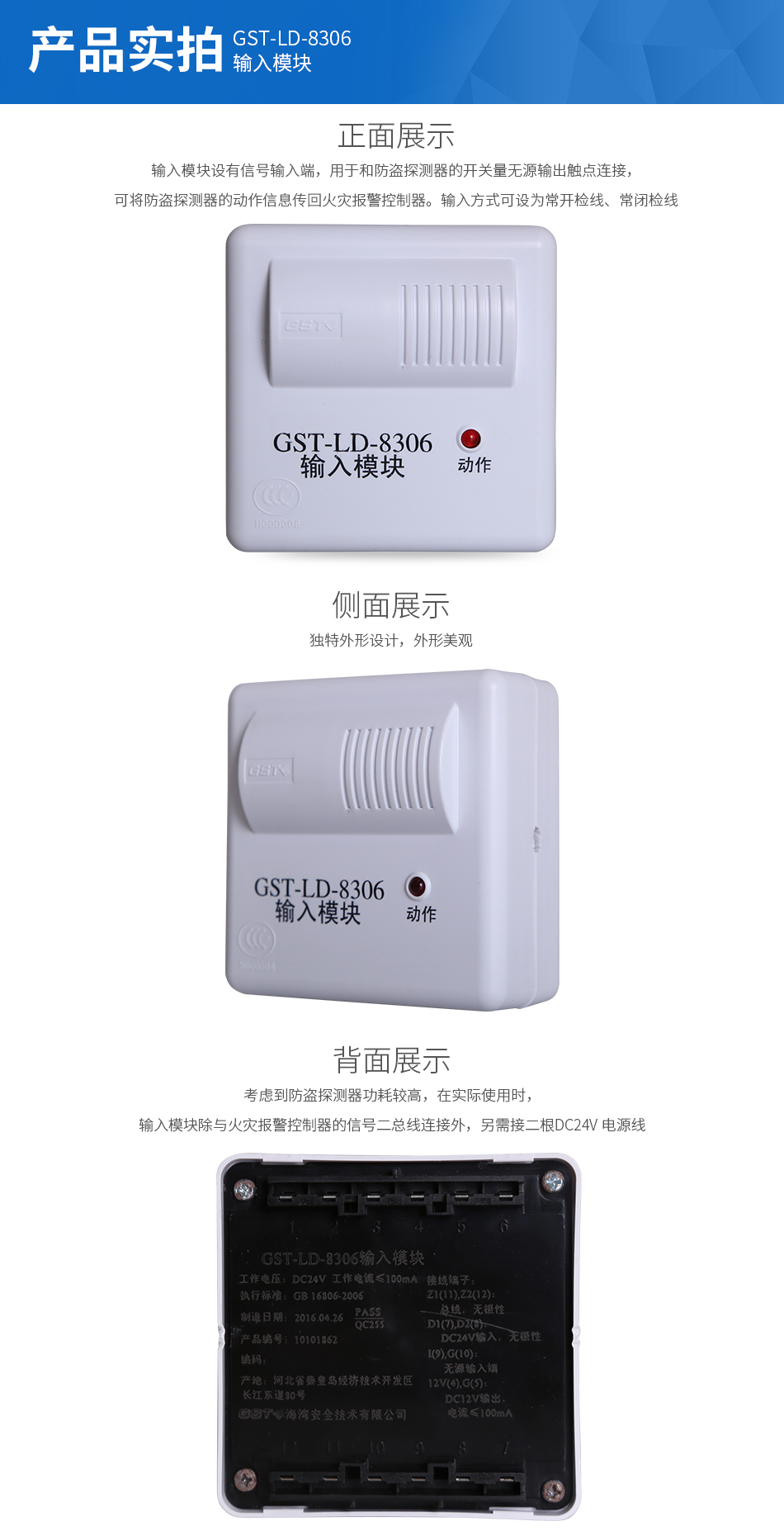

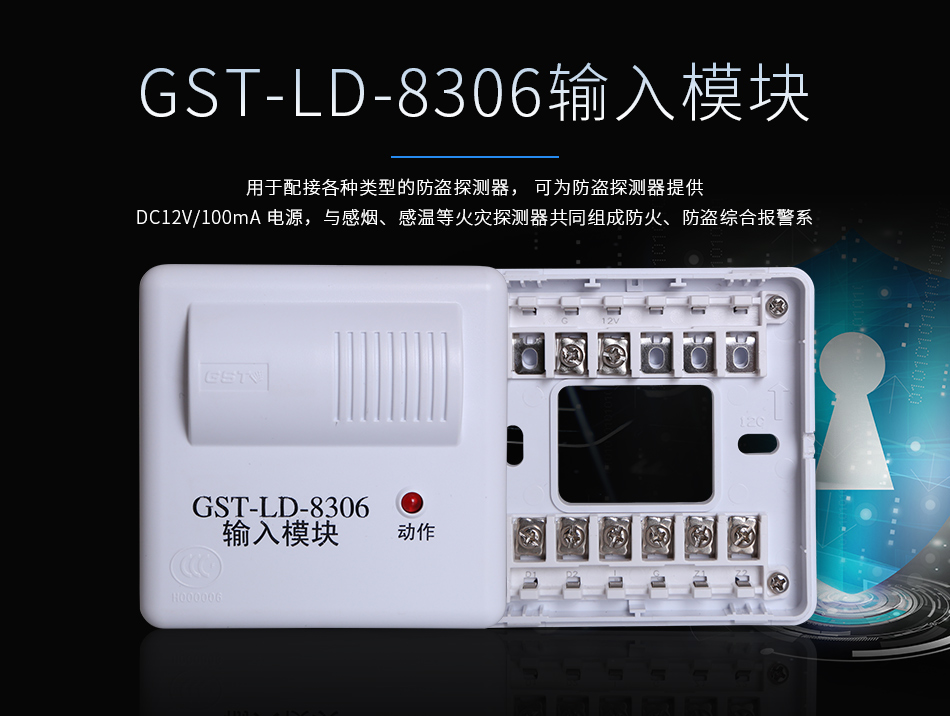

一、海灣GST-LD-8306輸入模塊概述:
GST-LD-8306型輸入模塊用于配接各種類型的防盜探測器,可為防盜探測器提供DC12V/100mA電源,與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有信號輸入端,用于和防盜探測器的開關量無源輸出觸點連接,可將防盜探測器的動作信息傳回火災報警控制器。輸入方式可設為常開檢線、常閉檢線??紤]到防盜探測器功耗較高,在實際使用時,輸入模塊除與火災報警控制器的信號二總線連接外,另需接二根DC24V電源線。

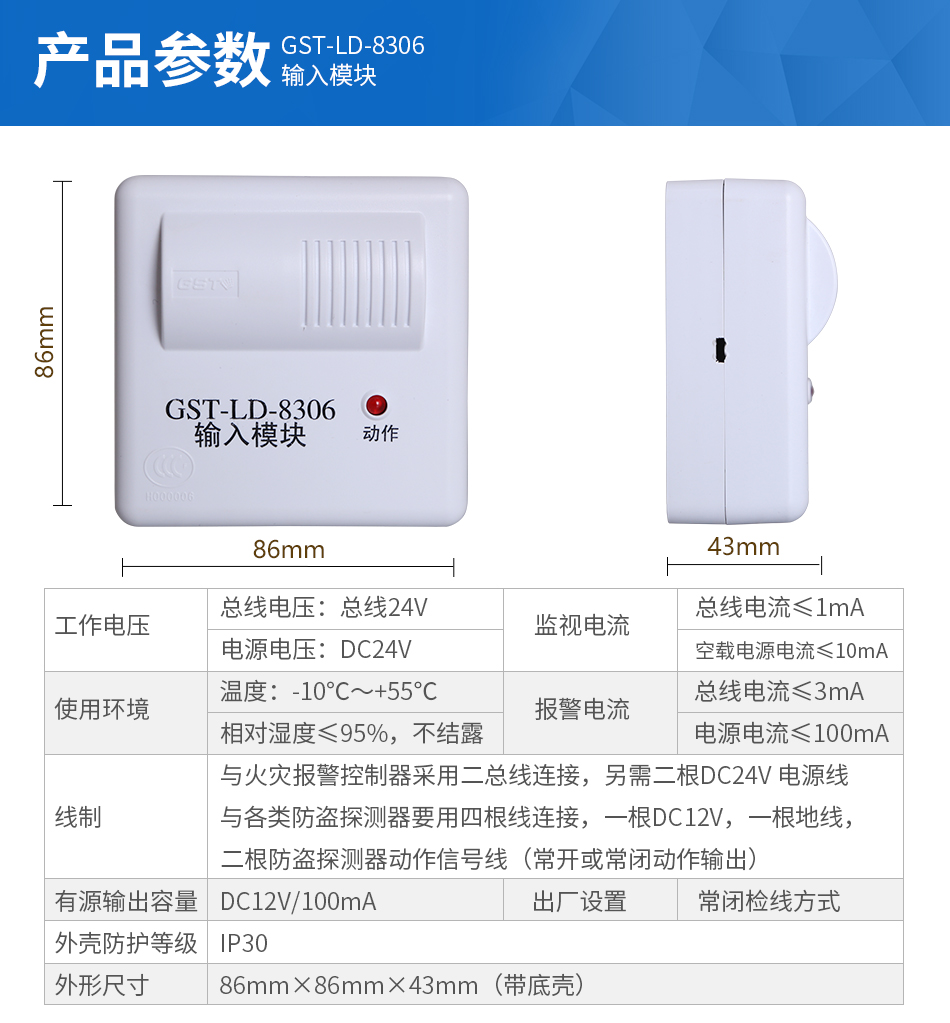

二、海灣GST-LD-8306輸入模塊技術參數:
(1)工作電壓: 總線電壓:總線24V 電源電壓:DC24V
?。?)監視電流: 總線電流≤1mA 空載電源電流≤10mA
?。?)動作電流: 總線電流≤3mA 電源電流≤100mA
?。?)線制:與火災報警控制器采用二總線連接,另需二根DC24V電源線,與各類防盜探測器要用四根線連接,一根DC12V,一根地線,二根防盜探測器動作信號線(常開或常閉動作輸出)
?。?)有源輸出容量:DC12V/100mA
(6)出廠設置:常閉檢線方式
?。?)使用環境:溫度:-10℃~+55℃相對濕度≤95%,不結露
?。?)外殼防護等級:IP30
?。?)外形尺寸:86mm×86mm×43mm(帶底殼)
三、海灣GST-LD-8306輸入模塊結構特征、安裝與布線:

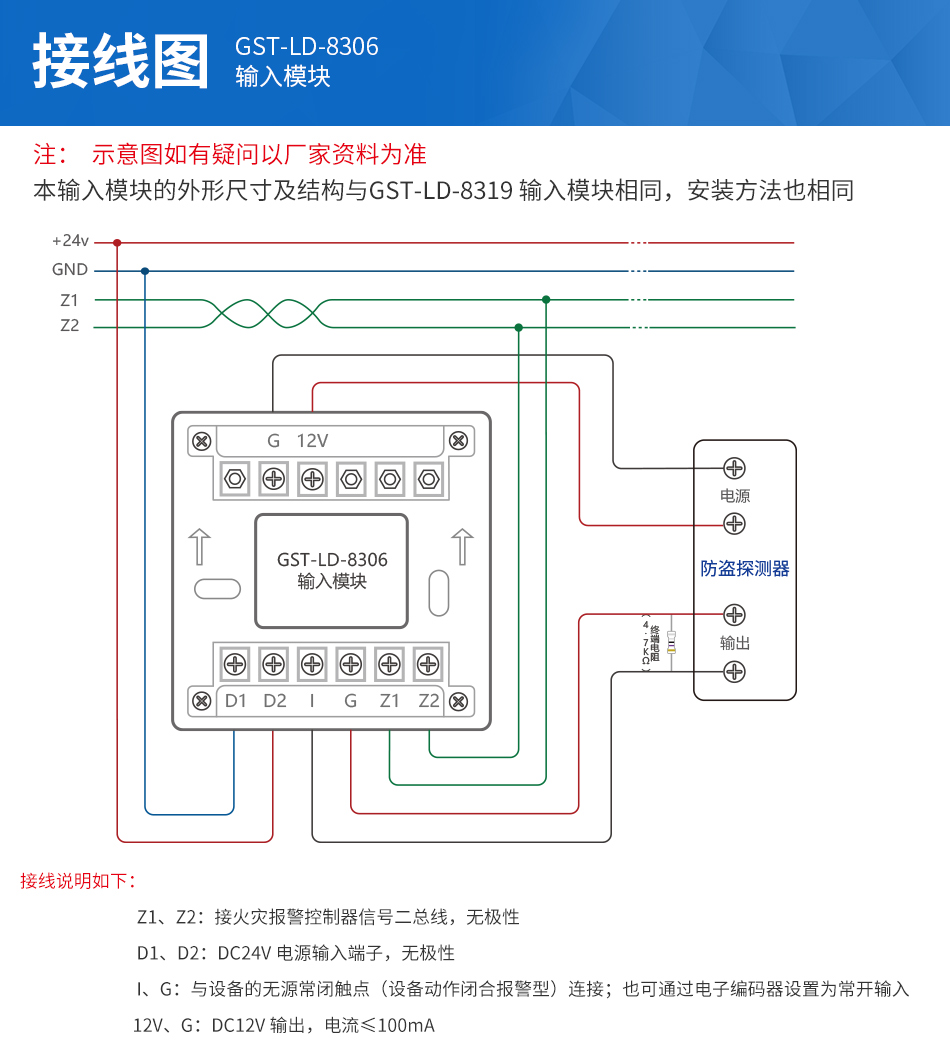

本輸入模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同,安裝方法也相同,輸入的對外端子示意圖如下圖:

其中:
Z1、Z2:接火災報警控制器信號二總線,無極性
D1、D2:DC24V電源輸入端子,無極性
I、G:與設備的無源常閉觸點(設備動作閉合報警型)連接;也可通過電子編碼器設置為常開輸入
12V、G:DC12V輸出,電流≤100mA
布線要求:信號線Z1、Z2采用阻燃RVS雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2;G、I、12V采用截面積≥1.0mm2的RV線。
應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻;模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻?! ?/p>

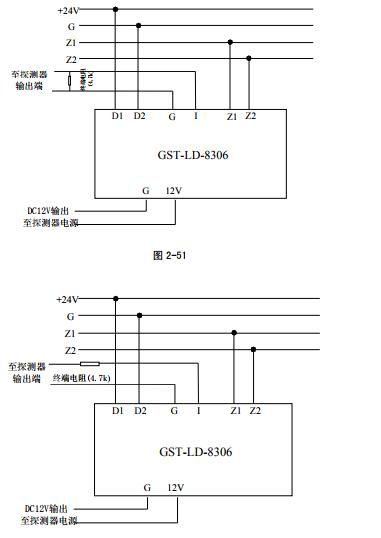

輸入模塊與常開無源觸點的防盜探測器接線示意圖如圖2-59所示;與常閉無源觸點的防盜探測器接線示意圖如圖2-60所示。
