GST-LD-8303型輸入/輸出模塊
文章來源:www.yyssss.com作者:海灣消防公司人氣:3035日期:2019-05-03 10:30:12





一、海灣GST-LD-8303輸入/輸出模塊概述:

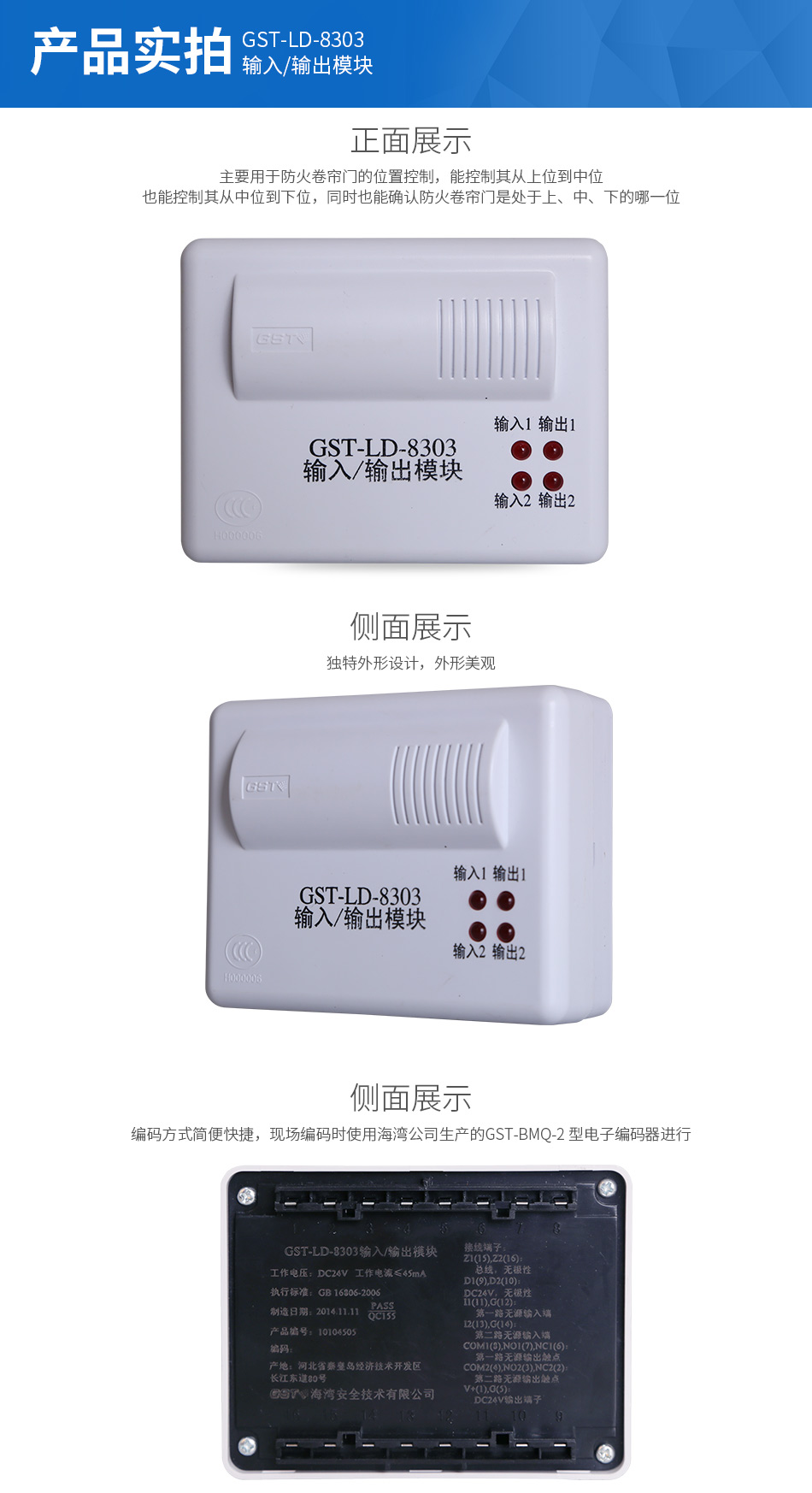

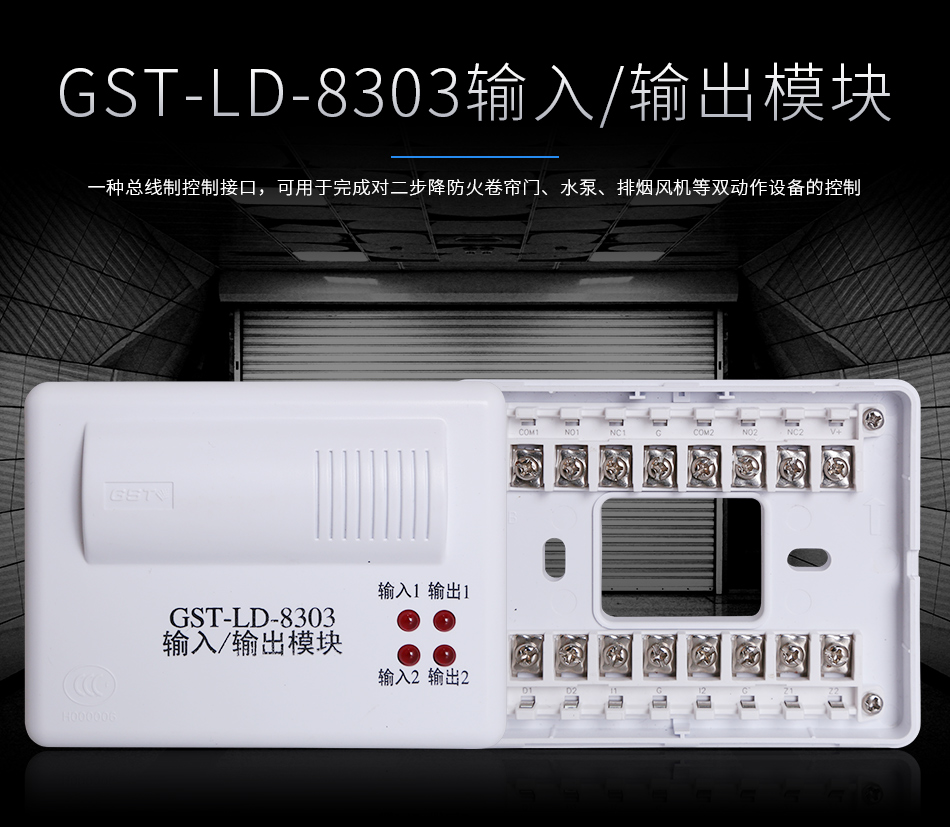

GST-LD-8303輸入/輸出模塊(以下簡稱模塊),主要用于雙動作消防聯動設備的控制,同時可接收聯動設備動作后的回答信號。例如:可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。用于防火卷簾門的位置控制時,既能控制其從上位到中位、從中位到下位,同時也能確認是處于上、中、下的哪一位。
二、海灣GST-LD-8303輸入/輸出模塊特點:
GST-LD-8303輸入/輸出模塊具有兩個編碼地址,兩個編碼地址連續,最大編碼為242,可接收來自控制器的二次不同動作的命令,具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號,一旦開關信號動作,GST-LD-8303將此開關信號通過聯動總線送入控制器,聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時,控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出,輸入、輸出具有檢線功能。

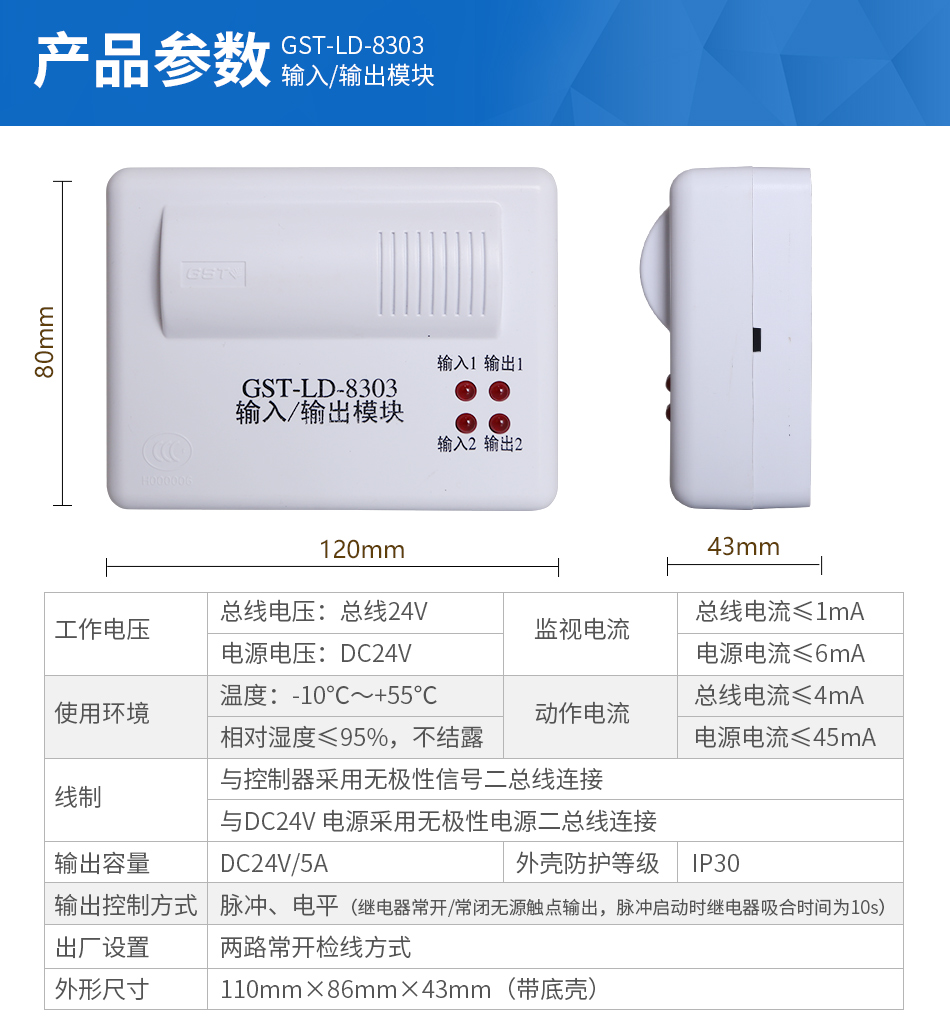

三、海灣GST-LD-8303輸入/輸出模塊技術特性:
?。?)工作電壓:
總線電壓:總線24V
電源電壓:DC24V
(2)監視電流:
總線電流≤1mA
電源電流≤6mA
(3)動作電流:
總線電流≤4mA
電源電流≤35mA
(4)線制:與控制器采用無極性信號二總線連接,與DC24V電源采用無極性電源二總線連接
(5)輸出容量:DC24V/1A(兩組輸出最大容量之和為DC24V/1A)
(6)輸出控制方式:脈沖、電平(繼電器常開/常閉無源觸點輸出,脈沖啟動時繼電器吸合時間為10s)
(7)出廠設置:兩路常開檢線方式
(8)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(9)外殼防護等級:IP30
(10)外形尺寸:
110mm×86mm×43mm(帶底殼)

四、GST-LD-8303結構特征與工作原理:

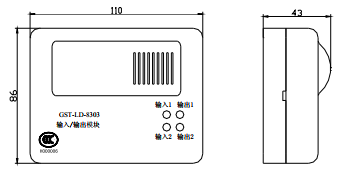

1.模塊外形示意圖如下圖所示。

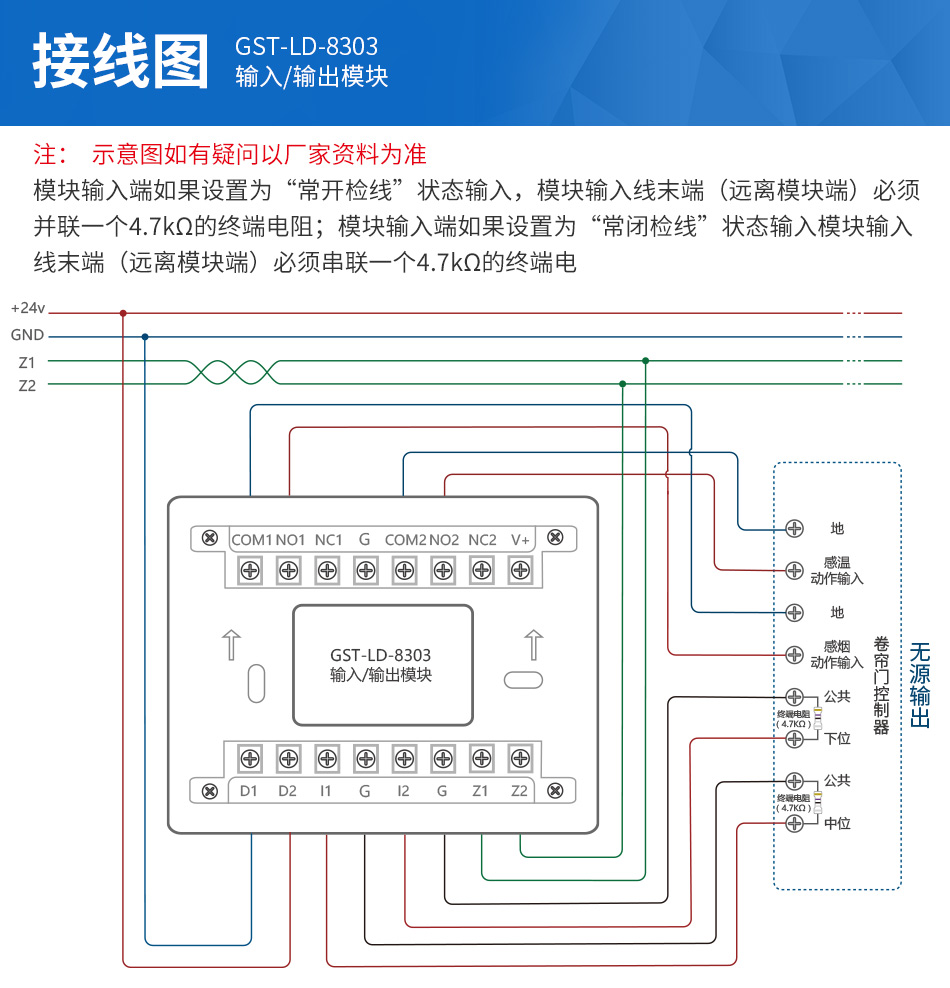

模塊的安裝方法與GST-LD-8319輸入模塊相同,其對外端子示意圖如圖2- 54:

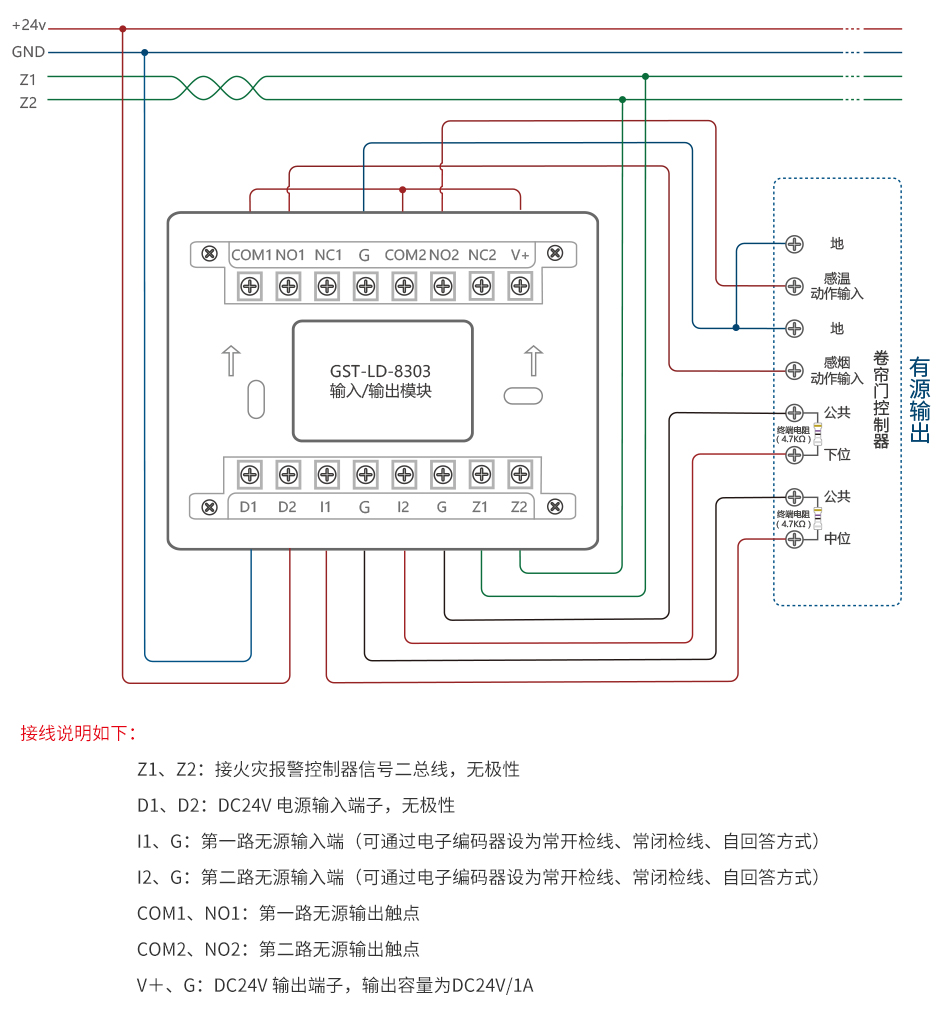

其中:
Z1、Z2:接火災報警控制器信號二總線,無極性
D1、D2:DC24V電源輸入端子,無極性
I1、G:第一路無源輸入端(可通過電子編碼器設為常開檢線、常閉檢線、自回答方式)
I2、G:第二路無源輸入端(可通過電子編碼器設為常開檢線、常閉檢線、自回答方式)
S1+、S1-:第一路有源輸出端子
S2+、S2-:第二路有源輸出端子
布線要求:信號總線Z1、Z2采用阻燃RVS雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2 ;I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV線,截面積≥1.0mm2。
2.工作原理
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.yyssss.com/
